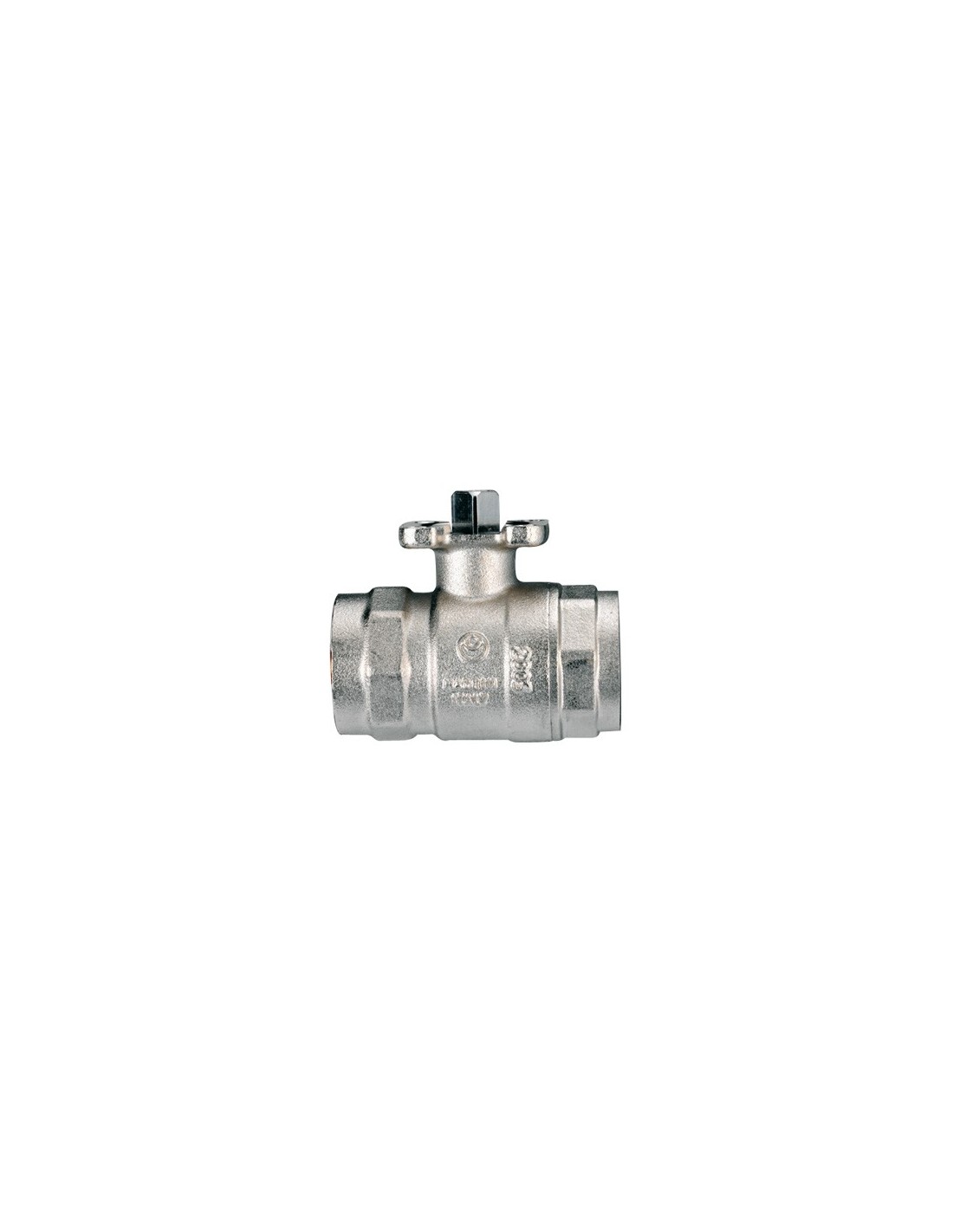

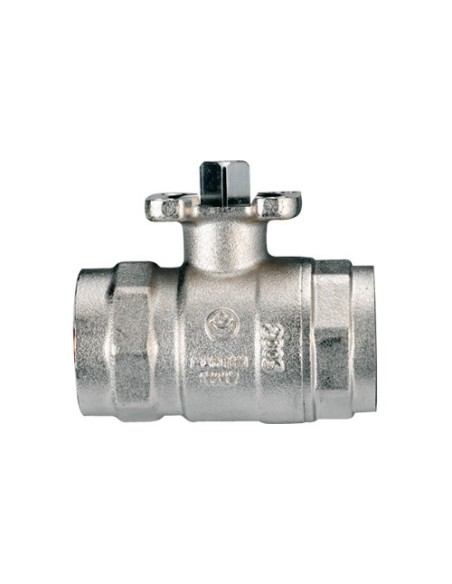

Σφαιρικός κρουνός IVR τύπος 230

Σφαιρικός κρουνός IVR τύπος 230

Ο IVR 230 είναι σφαιρικός κρουνός 2 οδών, πλήρους διατομής, με θηλυκά σπειρωτά άκρα BSP και δυνατότητα τοποθέτησης ενεργοποιητή μέσω φλάντζας ISO 5211. Προορίζεται για λειτουργία απομόνωσης σε υδραυλικά και βοηθητικά βιομηχανικά δίκτυα.

Κατασκευή

• Σώμα: ορείχαλκος CW617N
• Σύνδεση: BSP, θηλυκό / θηλυκό
• Τυποποίηση: DIN
• Ονομαστική πίεση: PN 25
• Έδρα: PTFE
• Σχεδιασμός: full bore
• Αυτοματισμός: πλατό ISO 5211 για ηλεκτρικό ή πνευματικό ενεργοποιητή

Πεδίο εφαρμογής

Κατάλληλος για κυκλώματα νερού, δίκτυα HVAC, τεχνικό νερό, πεπιεσμένο αέρα και γενικές βοηθητικές γραμμές όπου ο ορείχαλκος και το PTFE είναι συμβατά με το ρευστό λειτουργίας.

Λογική επιλογής

Ο τύπος 230 επιλέγεται όταν απαιτείται χειροκίνητη ή αυτοματοποιημένη απομόνωση σε μικρές και μεσαίες διατομές, χωρίς αλλαγή βασικής διάταξης βαλβίδας. Το ISO 5211 επιτρέπει προσθήκη ενεργοποιητή για on/off έλεγχο από PLC, BMS ή πίνακα αυτοματισμού.

Σημεία εγκατάστασης

Η επιλογή πρέπει να επιβεβαιώνεται ως προς:

• πίεση λειτουργίας και θερμοκρασία
• συμβατότητα PTFE με το ρευστό
• ροπή ενεργοποιητή
• συχνότητα κύκλων ανοίγματος/κλεισίματος
• προσβασιμότητα για έλεγχο διαρροών από στέλεχος και σπειρώματα

Σε δίκτυα πεπιεσμένου αέρα απαιτείται έλεγχος συμπυκνωμάτων και λιπαντικών, καθώς επηρεάζουν τη μακροχρόνια στεγανότητα και τη ροπή χειρισμού.
