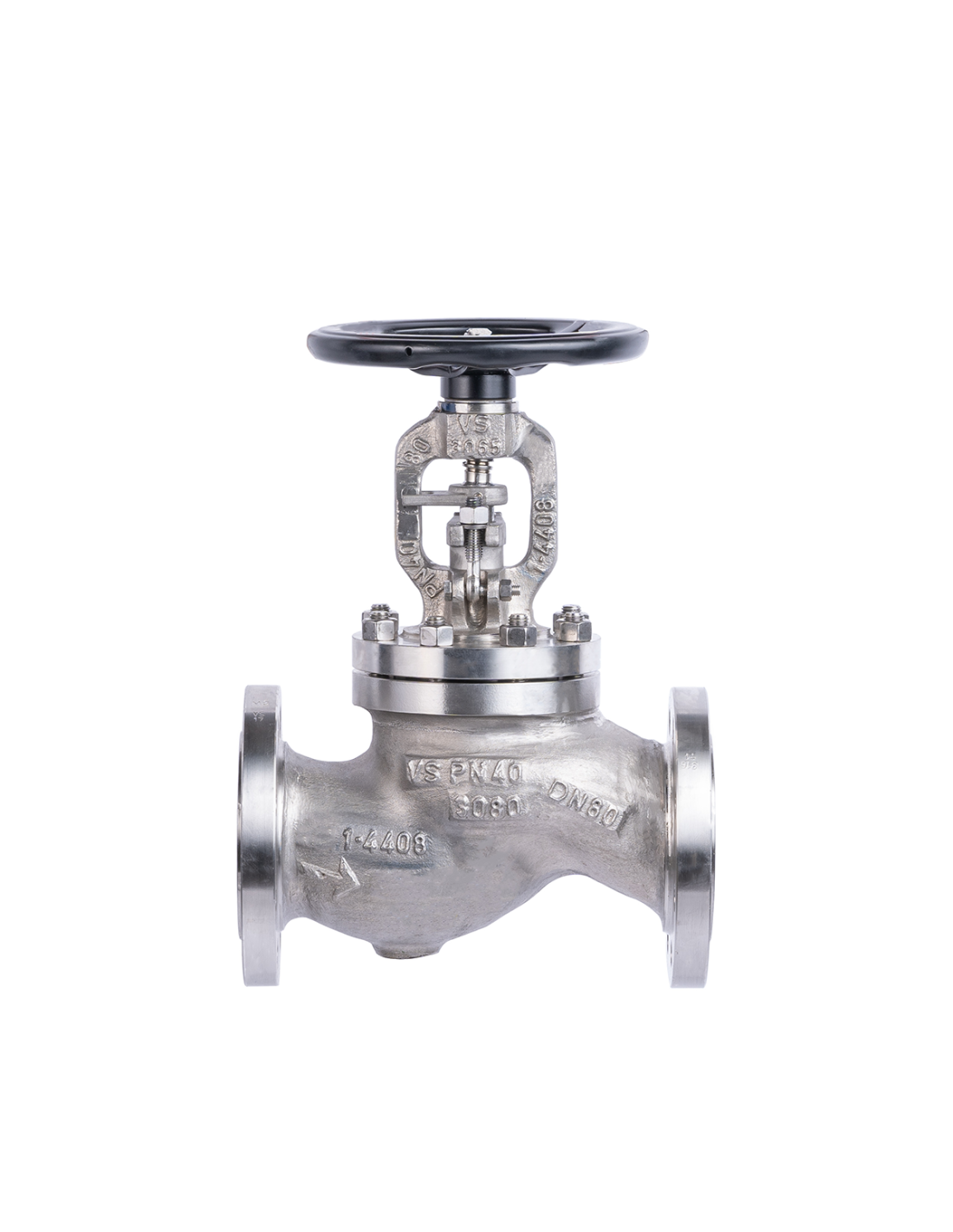

Ατμοφράκτης φυσούνας Valvosider κατά DIN

Valvosider DIN — globe valve με φυσούνα

Ο ατμοφράκτης φυσούνας Valvosider κατά DIN είναι βαλβίδα απομόνωσης τύπου globe για βιομηχανικές γραμμές ατμού, θερμού νερού, συμπυκνωμάτων, αερίων και υγρών διεργασίας. Η φυσούνα περιορίζει τη διαρροή από το στέλεχος, ενώ η γραφιτούχα σαλαμάστρα λειτουργεί ως δευτερεύουσα στεγανοποίηση.

Εκδόσεις PN και DN

Η σειρά καλύπτει φλαντζωτές εκδόσεις DIN με:

• PN10/16/25, DN15–DN600, Fig. 1800
• PN25/40, DN15–DN600, Fig. 1670
• PN63, DN15–DN600, Fig. 1560SO
• PN100, DN15–DN300, Fig. 1570SO

Κατασκευή και πρότυπα

Η βαλβίδα είναι bolted bonnet, outside screw and yoke, με ανερχόμενο στέλεχος και χειροτροχό. Ο σχεδιασμός αναφέρεται κατά EN 12516, face-to-face κατά EN 12982 / EN 558, φλάντζες κατά EN 1092, δοκιμές κατά EN 12266, σήμανση EN 19, CE-PED και πιστοποιητικά υλικών EN 10204 3.1 / 3.2.

Υλικά και στεγανοποίηση

Διατίθενται σώματα από 1.0619, 1.4408 και 1.4581. Η φυσούνα είναι X6CrNiTi18-10, τα παρεμβύσματα είναι ανοξείδωτα ενισχυμένα με γραφίτη και η σαλαμάστρα αποτελείται από δακτυλίους γραφίτη με wiper rings. Προαιρετικά αναφέρονται έδρες PTFE, επιφάνειες Stellite, Monel ή Hastelloy.

Επιλογή βαλβίδας

Η επιλογή δεν πρέπει να βασίζεται μόνο στο DN. Απαιτείται έλεγχος:

• PN και pressure-temperature rating της γραμμής,
• διαφορικής πίεσης κάτω από τον δίσκο,
• συμβατότητας μέσου με σώμα, trim και φυσούνα,
• ανάγκης για regulating disc, double-stage disc ή stop-check disc,
• απαίτησης χειροκίνητου, γραναζωτού, πνευματικού, υδραυλικού ή ηλεκτρικού χειρισμού.

Για υψηλή ΔP κάτω από τον δίσκο, ο κατασκευαστής δίνει όρια ανά DN και προτείνει χειριστήριο με γρανάζι ή bypass όταν τα όρια υπερβαίνονται.

FAQ

Πότε επιλέγεται φυσούνα;
Σε γραμμές όπου η διαρροή στυπιοθλίπτη δεν είναι αποδεκτή για λόγους ασφάλειας, εκπομπών ή απώλειας ατμού.

Μπορεί να χρησιμοποιηθεί για ρύθμιση;
Μόνο με κατάλληλο regulating disc και έλεγχο ΔP, θορύβου και φθοράς έδρας.

Πότε ζητείται PN63 ή PN100;
Όταν το piping class και η θερμοκρασία λειτουργίας απαιτούν υψηλότερο rating από PN16/25/40.
