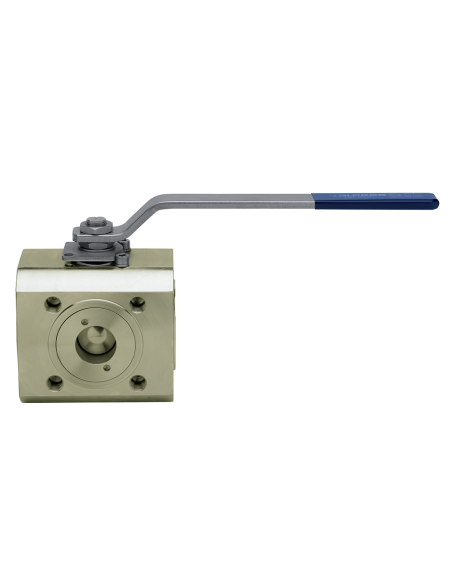

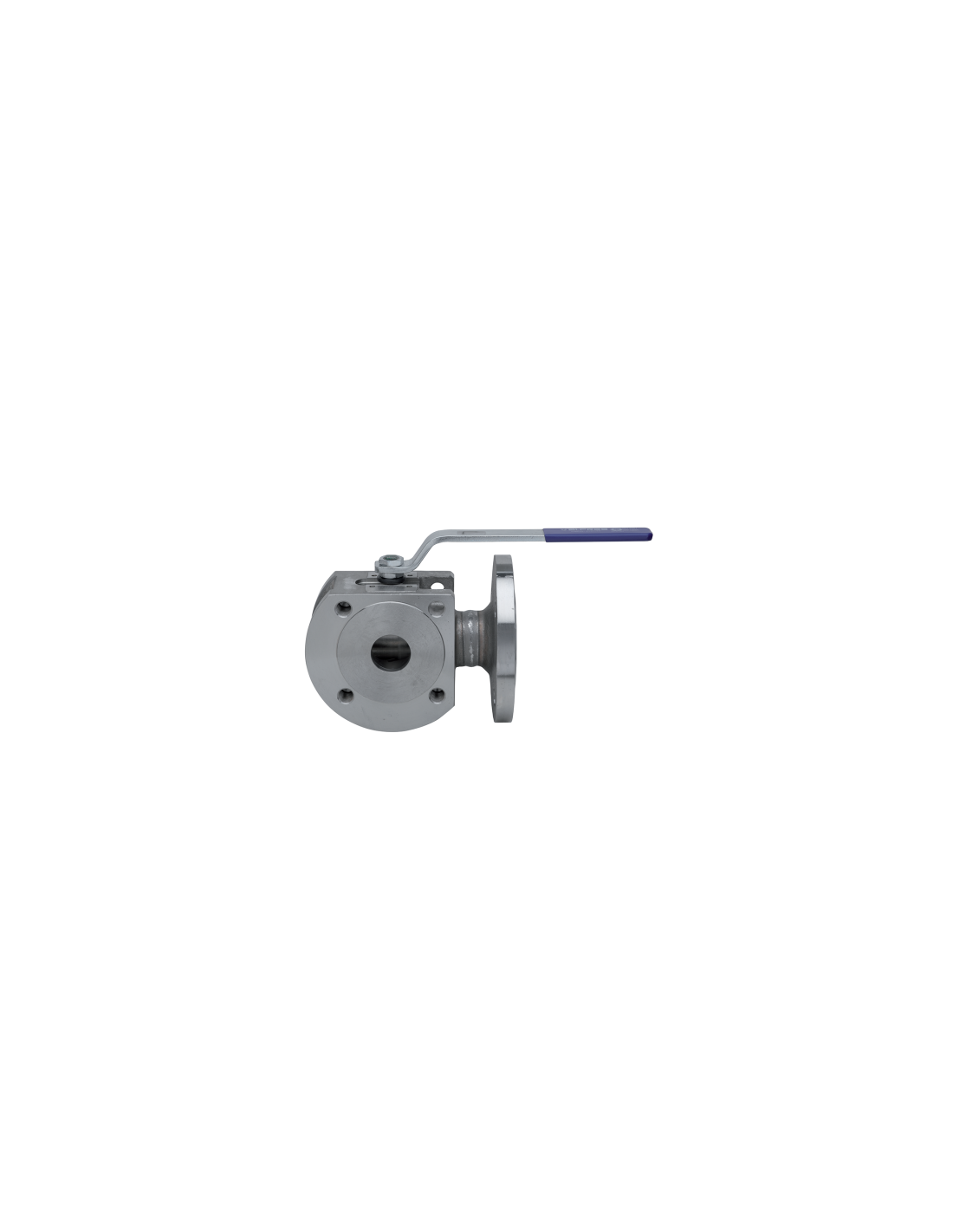

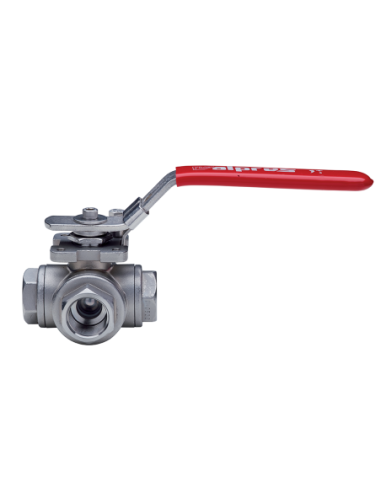

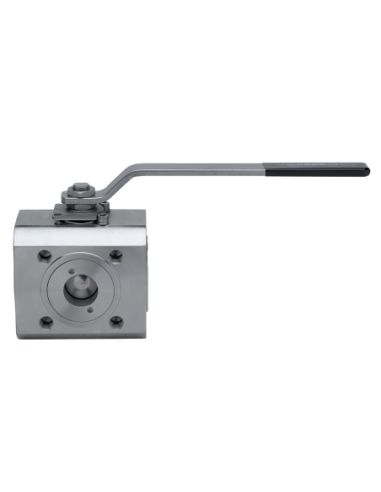

Σφαιρικός κρουνός Valpres τριών οδών σειρά 77

Εξελιγμένες Λύσεις Ροής για τη Βιομηχανία: Σφαιρικός κρουνός Valpres τριών οδών σειρά 77

Ο Σφαιρικός κρουνός Valpres τριών οδών σειρά 77 σχεδιάστηκε για να προσφέρει μέγιστη αξιοπιστία και απόλυτο έλεγχο στις βιομηχανικές εφαρμογές. Η κατασκευή του συνδυάζει αντοχή με πρακτικότητα, καθιστώντας τον ιδανικό για απαιτητικά περιβάλλοντα όπου η σταθερότητα και η ασφάλεια είναι αναγκαίες. Με προηγμένη τεχνολογία και εργονομικό σχεδιασμό, προσφέρει εξαιρετικές επιδόσεις σε κάθε ροή.

Κορυφαία Χαρακτηριστικά & Οφέλη του Σφαιρικού κρουνoύ Valpres τριών οδών σειρά 77

Ευκολία στη χρήση: Χάρη στον ειδικό μηχανισμό του, η αλλαγή κατεύθυνσης της ροής γίνεται ομαλά, χωρίς κόπο. Το εργονομικό του χερούλι επιτρέπει άνετο χειρισμό, ακόμη και σε δύσκολες συνθήκες εργασίας.
Ανθεκτικότητα: Κατασκευασμένος από κορυφαίας ποιότητας υλικά, αντέχει σε υψηλές πιέσεις και διαβρωτικά υγρά, διασφαλίζοντας μεγάλη διάρκεια ζωής και σταθερή απόδοση.
Τρισδιάστατη ρύθμιση ροής: Η τριών οδών κατασκευή του επιτρέπει τη διαχείριση ροής σε διαφορετικές κατευθύνσεις με μία μόνο βαλβίδα, μειώνοντας το κόστος και τον απαιτούμενο χώρο.
Στεγανοποίηση: Εξασφαλίζει μηδενικές διαρροές, χάρη στα προηγμένα στεγανοποιητικά υλικά που προστατεύουν το σύστημα από φθορά και απώλειες υγρών.
Εύκολη εγκατάσταση: Ο απλός σχεδιασμός του κάνει την τοποθέτηση και τη συντήρηση γρήγορη διαδικασία, χωρίς να απαιτεί εξειδικευμένα εργαλεία.

Ο Σφαιρικός κρουνός Valpres τριών οδών σειρά 77 προσφέρει λύσεις που ανταποκρίνονται ακόμα και στις πιο απαιτητικές ανάγκες. Είναι ιδιαίτερα χρήσιμος σε γραμμές παραγωγής, εγκαταστάσεις επεξεργασίας και συστήματα ύδρευσης, διευκολύνοντας τον έλεγχο της ροής και συμβάλλοντας στην απρόσκοπτη λειτουργία κάθε δικτύου. Εξοικονομήστε χρόνο, μειώστε το κόστος συντήρησης και εξασφαλίστε μέγιστη προστασία με αυτή την αξιόπιστη επιλογή για το βιομηχανικό σας περιβάλλον.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Valpres - 3 Way Ball Valves - Series 77 - 776601(L) - 776600(T)

Carbon steel temperature range: -10°C +160°C.

Vacuum: 10-3 torr.

The DN80 and DN100 versions differ from the drawing shown.

Position	Part name	Material	N.° pieces
1	BODY	ASTM A105	1
2	BALL	A479-TP316/A351-CF8M	1
3	STEM	A479-TP304	1
4	BALL SEAT	PTFE	4
5	THRUST WASHER	PTFE	1
6	END CONNECTION	ASTM A105	1
7	STEM SEAT	GRAPHOIL	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	CARBON STEEL	2
10	END STOP	CARBON STEEL	1
11	SCREW	CARBON STEEL	2
12	SPRING WASHER	CARBON STEEL	2
13	O-RING	FKM	1
14	O-RING	FKM	1
15	WASHER	STAINLESS STEEL	2
16	NUT	CARBON STEEL	2
17	HANDLE	CARBON STEEL	1
18	BODY SEAT	PTFE	1
19	STEM RETAINING NUT	ASTM A105	1
20	STEM RETAINING NUT	ASTM A105	1
21	O-RING	FKM	1
22	BODY SEAT	PTFE	2
23	O-RING	FKM	2

SIZE	DN	CODE	Y	Z	L	S	R	P	A	C	T	E	F	ØN	B	Kv(L)	PN	Kg
1/2"	15	77660104 - 77660004	65	4xM12	99	35	131,5	73	55	20	10	M10	7	42	4xM5	7,6	16	3,70
3/4"	20	77660105 - 77660005	75	4xM12	108	40	174	90	72	28	13	M12	8	50	4xM6	12,2	16	5,50
1"	25	77660106- 77660006	85	4xM12	115	41,5	174	95	76	27	12	M12	8	50	4xM6	21,1	16	7,00
1"1/4	32	77660107 - 77660007	100	4xM16	140	52,5	250	116	92	31	13	M16	10	50	4xM6	34,6	16	12,50
1"1/2	40	77660108 - 77660008	110	4xM16	150	56,5	321	129	107	38	18,5	M20	14	70	4xM8	48,8	16	16,50
2"	50	77660110 - 77660010	125	4xM16	167	62	321	137	115	38	18,5	M20	14	70	4xM8	85,1	16	22,50
2"1/2	65	77660112 - 77660012	145	4xM16	185	85	321	150	131	41	22,5	M20	14	70	4xM8	138,4	16	37,00
3"	80	77660114 - 77660014	160	8xM16	216	127	381	171	147	40	18	M24	18	102	4xM10	220,1	16	60,00
4"	100	77660118 - 77660018	180	8xM16	244	150	381	192	169	39	18	M24	18	102	4xM10	381,1	16	95,00

Valpres - 3 Way Ball Valves - Series 77 - 776401(L) - 776400(T)

Stainless steel temperature range: -20°C +160°C.

Vacuum: 10-3 torr.

The DN80 and DN100 versions differ from the drawing shown.

Position	Part name	Material	N.° pieces
1	BODY	A479-TP316	1
2	BALL	A479-TP316/A351-CF8M	1
3	STEM	A479-TP316	1
4	BALL SEAT	PTFE	4
5	THRUST WASHER	PTFE	1
6	END CONNECTION	A479-TP316/316L	1
7	STEM SEAT	GRAPHOIL	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	A182-F316	2
10	END STOP	A182-F316	1
11	SCREW	STAINLESS STEEL	2
12	SPRING WASHER	A182-F304	2
13	O-RING	FKM	1
14	O-RING	FKM	1
15	WASHER	STAINLESS STEEL	2
16	NUT	STAINLESS STEEL	2
17	HANDLE	A182-F316	1
18	STEM RETAINING NUT	A479 316/316L	1
19	STEM RETAINING NUT	A479 316/316L	1
20	O-RING	FKM	2
21	O-RING	FKM	1
22	BODY SEAT	PTFE	2
23	BODY SEAT	PTFE	1

SIZE	DN	CODE	Y	Z	L	S	R	P	A	C	T	E	F	ØN	B	Kv(L)	PN	Kg
1/2"	15	77640104-77640004	65	4xM12	99	35	131,5	73	55	20	10	M10	7	42	4xM5	7,6	16	3,70
3/4"	20	77640105-77640005	75	4xM12	108	40	174	90	72	28	13	M12	8	50	4xM6	12,2	16	5,50
1"	25	77640106-77640006	85	4xM12	115	41,5	174	95	76	27	12	M12	8	50	4xM6	21,1	16	7,00
1"1/4	32	77640107-77640007	100	4xM16	140	52,5	250	116	92	31	13	M16	10	50	4xM6	34,6	16	12,50
1"1/2	40	77640108-77640008	110	4xM16	150	56,5	321	129	107	38	18,5	M20	14	70	4xM8	48,8	16	16,50
2"	50	77640110-77640010	125	4xM16	167	62	321	137	115	38	18,5	M20	14	70	4xM8	85,1	16	22,50
2"1/2	65	77640112-77640012	145	4xM16	185	85	321	150	131	41	22,5	M20	14	70	4xM8	138,4	16	37,00
3"	80	77640114-77640014	160	8xM16	216	127	381	171	147	40	18	M24	18	102	4xM10	220,1	16	60,00
4"	100	77640118-77640018	180	8xM16	244	150	381	192	169	39	18	M24	18	102	4xM10	381,1	16	95,00

Valpres - 3 Way Ball Valves - Series 77 - 776027

Position	Part name	Material	N.° pieces
1	BODY	A479-TP316/316L	1
2	END CONNECTION	A479-TP316/316L	1
3	END CONNECTION	A479-TP316/316L	1
4	BALL SEAT	PTFE VERGINE	2
5	BALL	A351-CF8M	1
6	STEM	A479-TP316	1
7	HANDLE	A37+Z/P	1
8	90° STOP	AISI 430	2
9	PACKING GLAND	A37+Z/P	1
10	ANTIFRICTION RING	TFM	1
11	STEM SEAT	PTFE	1
12	SPRING WASHER	51CRV4	2
13	NUT	6S+Z/P	2
14	O-RING	FKM	1
15	O-RING	FKM	1

SIZE	DN	CODE	X	Y	Z	I	L	R	P	A	C	G	M	D	S	E	F	ØN	B	Kv(L)	PN	Kg	T
1/2"	15	77602704	89	65	4xM12	20	40	132	83,5	47	15,5	89	4xØ14	10	76	10	7	32	4xM5	2,8	16	2,3	8,5
3/4"	20	77602705	99	75	4xM12	20	40	132	86	49,5	13,5	99	4xØ14	15	82	10	7	32	4xM5	5,2	16	2,9	8,5
1"	25	77602706	109	85	4xM12	23	46	175	99	59	18	109	4xØ14	20	86	12	8	42	4xM5	9,2	16	3,9	10,5
1"1/4	32	77602707	130	100	4xM16	29	58	175	104	64	15,5	119	4xØ18	25	105	12	8	42	4xM5	14,4	16	6,2	10,5
1"1/2	40	77602708	140	110	4xM16	35,5	71	251	105	78	24,5	127	4xØ18	32	125	16	10	50	4xM6	25,9	16	8,8	13,5
2"	50	77602710	160	125	4xM16	41	82	251	110	84,5	23,5	150	4xØ18	40	120	16	10	50	4xM6	40,4	16	12,27	12
2"1/2	65	77602712	180	145	4xM16	53	106	321	128	104,5	28	179	4xØ18	50,2	125	20	14	70	4xM8	63,2	16	19,8	18
3"	80	77602714	200	160	8xM16	61	122	321	136	113	28	190	8xØ18	64	150	20	14	70	4xM8	115,8	16	29,00	18
4"	100	77602718	220	180	8xM16	76	152	382	156	136	34,5	233	8xØ18	76	159	24	18	102	4xM10	163,2	16	40,1	22

Valpres - 3 Way Ball Valves - Series 77 - 776018

Position	Part name	Material	N.° pieces
1	BODY	A479-TP316/316L	1
2	END CONNECTION	A479-TP316/316L	1
3	END CONNECTION	A479-TP316/316L	1
4	BALL SEAT	PTFE CARICATO VETRO - GLASS FILLED PTFE	2
5	BALL	A351-CF8M	1
6	STEM	A479-TP316	1
7	HANDLE	A37+Z/P	1
8	90° STOP	AISI 430	2
9	PACKING GLAND	A37+Z/P	1
10	ANTIFRICTION RING	TFM	1
11	STEM SEAT	PTFE	1
12	SPRING WASHER	51CRV4	2
13	NUT	6S+Z/P	2
14	O-RING	FKM	1
15	O-RING	FKM	1

SIZE	DN	CODE	X	Y	Z	I	L	R	P	A	C	G	M	D	S	E	F	ØN	B	Kv(L)	PN	Kg	T
1/2"	15	77601804	89	60,5	4x1/2''	20	40	132	83,5	47	15,5	89	4xØ16	10	76	10	7	32	4xM5	2,8	20	1,9	8,5
3/4"	20	77601805	99	69,8	4x1/2''	20	40	132	86	49,5	13,5	99	4xØ16	15	80,5	10	7	32	4xM5	5,2	20	2,5	8,5
1"	25	77601806	109	79,2	4x1/2''	23	46	175	99	59	18	109	4xØ16	20	86	12	8	42	4xM5	9,2	20	3,5	10,5
1"1/4	32	77601807	119	88,9	4x1/2''	29	58	175	104	64	15,5	119	4xØ16	25	100	12	8	42	4xM5	14,4	20	5,1	10,5
1"1/2	40	77601808	130	98,6	4x1/2''	35,5	71	251	105	78	24,5	127	4xØ16	32	105	16	10	50	4xM6	25,9	20	7,5	13,5
2"	50	77601810	155	120,6	4x5/8''	41	82	251	110	84,5	23,5	150	4xØ18	40	120	16	10	50	4xM6	40,4	20	10,3	12
2"1/2	65	77601812	179	139,7	4x5/8''	53	106	321	128	104,5	28	179	4xØ18	50,2	125	20	14	70	4xM8	63,2	20	19,6	18
3"	80	77601814	190	152,4	4x5/8''	61	122	321	136	113	28	190	4xØ18	64	150	20	14	70	4xM8	115,8	20	24,8	18
4"	100	77601818	235	190,5	8x5/8''	76	152	382	156	136	34,5	233	8xØ18	76	159	24	18	102	4xM10	163,2	20	46,3	22

Valpres - 3 Way Ball Valves - Series 77 - 776018

Position	Part name	Material	N.° pieces
1	BODY	ASTM A105/A352-LCB	1
2	END CONNECTION	ASTM A105/A352-LCB	1
3	END CONECTION	ASTM-A105	1
4	BALL SEAT	PTFE	2
5	BALL	A351-CF8M	1
6	STEM	A479-TP304	1
7	HANDLE	A37+Z/P	1
8	90° STOP	AISI 430	2
10	ANTIFRICTION RING	TFM	1
9	PACKING GLAND	A37+Z/P	1
11	STEM SEAT	PTFE	1
12	SPRING WASHER	51CRV4	2
13	NUT	6S+Z/P	1-2
14	O-RING	FKM	1
15	O-RING	FKM	1
16	SCREW	8.8+Z/P	2
17	BODY HANDLE	EN-GJL 250	1
18	HANDLE	S275J2H	1
19	UNSCREWING GROWER	AISI 316	1
20	SCREW	8.8+Z/P	7

SIZE	DN	CODE	X	Y	Z	I	L	R	P	A	C	G	M	D	S	E	F	ØN	B	Kv(L)	PN	Kg	T
1/2"	15	77602604	89	65	4xM12	20	40	132	83,5	47	15,5	89	4xØ14	10	76	10	7	32	4xM5	2,8	16	2,3	8,5
3/4"	20	77602605	99	75	4xM12	20	40	132	86	49,5	13,5	99	4XØ14	15	82	10	7	32	4XM5	5,2	16	2,9	8,5
1"	25	77602606	109	85	4XM12	23	46	175	99	59	18	109	4xØ14	20	86	12	8	42	4xM5	9,2	16	3,9	10,5
1"1/4	32	77602607	130	100	4xM16	29	58	175	104	64	15,5	119	4xØ18	25	105	12	8	42	4xM5	14,4	16	6,2	10,5
1"1/2	40	77602608	140	110	4xM16	35,5	71	251	105	78	24,5	127	4xØ18	32	125	16	10	50	4xM6	25,9	16	8,8	13,5
2"	50	77602610	160	125	4xM16	41	82	251	110	84,5	23,5	150	4xØ18	40	120	16	10	50	4xM6	40,4	16	12,27	12
2"1/2	65	77602612	180	145	4xM16	53	106	321	128	104,5	28	179	4xØ18	50,2	125	20	14	70	4xM8	63,2	16	19,8	18
3"	80	77602614	200	160	8xM16	61	122	321	136	113	28	190	8xØ18	64	150	20	14	70	4xM8	115,8	16	29,00	18
4"	100	77602618	220	180	8xM16	76	152	381,5	156	136	34,5	233	8xØ18	76	159	24	18	102	4xM10	163,2	16	40,1	22
5"	125	77602619	250	210	8xM16	98	196	381,5	179	159	29,5	255	8xØ18	100	190	24	18	102	4xM10	282,6	16	63,5	22
6"	150	77602620	306	240	8xM20	116	242	700	266	201	48	280	8xØ22	125	210	42	30	125	4xM12	441,6	16	113,5	29

Valpres - 3 Way Ball Valves - Series 77 - 776018

Position	Part name	Material	N.° pieces
1	BODY	A479-TP316/316L	1
2	END CONNECTION	A479-TP316/316L	1
3	END CONNECTION	A479-TP316/316L	1
4	BALL SEAT	PTFE VERGINE	2
5	BALL	A351-CF8M	1
6	STEM	A479-TP316	1
7	HANDLE	A37+Z/P	1
8	90° STOP	AISI 430	2
9	PACKING GLAND	A37+Z/P	1
10	ANTIFRICTION RING	TFM	1
11	STEM STEAM	PTFE	1
12	SPRING WASHER	51CRV4	2
13	NUT	6S+Z/P	2
14	O-RING	FKM	1
15	O-RING	FKM	1

SIZE	DN	CODE	X	Y	Z	I	L	R	P	A	C	G	M	D	S	E	F	ØN	B	Kv(L)	PN	Kg	T
1/2"	15	77600304	89	60,5	4xM14	20	40	132	83,5	47	15,5	89	4xØ16	10	76	10	7	32	4xM5	2,8	20	1,9	8,5
3/4"	20	77600305	99	69,8	4xM14	20	40	132	86	49,5	13,5	99	4xØ16	15	80,5	10	7	32	4xM5	5,2	20	2,5	8,5
1"	25	77600306	109	79,2	4xM14	23	46	175	99	59	18	109	4xØ16	20	86	12	8	42	4xM5	9,2	20	3,5	10,5
1"1/4	32	77600307	119	88,9	4xM14	29	58	175	104	64	15,5	119	4xØ16	25	100	12	8	42	4xM5	14,4	20	5,1	10,5
1"1/2	40	77600308	130	98,6	4xM14	35,5	71	251	105	78	24,5	127	4xØ18	32	105	16	10	50	4xM6	25,9	20	7,5	13,5
2"	50	77600310	155	120,6	4xM16	41	82	251	110	84,5	25	150	4xØ18	40	120	16	10	50	4xM6	40,4	20	10,3	12
2"1/2	65	77600312	179	139,7	4xM16	53	106	321	128	104,5	28	179	4xØ18	50,2	125	20	14	70	4xM8	63,2	20	19,6	18
3"	80	77600314	190	152,4	4xM16	61	122	321	136	113	28	190	4xØ18	64	150	20	14	70	4xM8	115,8	20	24,8	18
4"	100	77600318	235	190,5	8xM16	76	152	382	156	136	34,5	233	8xØ18	76	159	24	18	102	4xM10	163,2	20	46,3	22

Valpres - 3 Way Ball Valves - Series 77 - 776018

Position	Part name	Material	N.° pieces
1	BODY	ASTM A105	1
2	END CONNECTION	ASTM A105	1
3	END CONNECTION	ASTM-A105	1
4	BALL SEAT	PTFE	2
5	BALL	A351-CF8M	1
6	STEM	A479-TP304	1
7	HANDLE	A37+Z/P	1
8	90° STOP	AISI 430	2
9	PACKING GLAND	A37+Z/P	1
10	ANTIFRICTION RING	TFM	1
11	STEM SEAT	PTFE	1
12	SPRING WASHER	51CRV4	2
13	NUT	6S+Z/P	1-2
14	O-RING	FKM	1
15	O-RING	FKM	1
16	SCREW	8.8+Z/P	1
17	BODY HANDLE	EN-GJL 250	1
18	HANDLE	S275J2H	1
19	UNSCREWING GROWER	AISI 316	1
20	SCREW	8.8+Z/P	7

SIZE	DN	CODE	X	Y	Z	I	L	R	P	A	C	G	M	D	S	E	F	ØN	B	Kv(L)	PN	Kg	T
1/2"	15	77600504	89	60,5	4xM14	20	40	132	83,5	47	15,5	89	4xØ16	10	76	10	7	32	4xM5	2,8	20	1,9	8,5
3/4"	20	77600505	99	69,8	4xM14	20	40	132	86	49,5	13,5	99	4XØ16	15	80,5	10	7	32	4XM5	5,2	20	2,5	8,5
1"	25	77600506	109	79,2	4XM14	23	46	175	99	59	18	109	4xØ16	20	86	12	8	42	4xM5	9,2	20	3,5	10,5
1"1/4	32	77600507	119	88,9	4xM14	29	58	175	104	64	15,5	119	4xØ16	25	100	12	8	42	4xM5	14,4	20	5,1	10,5
1"1/2	40	77600508	130	98,6	4xM14	35,5	71	251	105	78	24,5	127	4xØ16	32	105	16	10	50	4xM6	25,9	20	7,5	13,5
2"	50	77600510	155	120,6	4xM16	41	82	251	100	84,5	23,5	150	4xØ18	40	120	16	10	50	4xM6	40,4	20	10,3	12
2"1/2	65	77600512	179	139,7	4xM16	53	106	321	128	104,5	28	179	4xØ18	50,2	125	20	14	70	4xM8	63,2	20	19,6	18
3"	80	77600514	190	152,4	4xM16	61	122	321	136	113	28	190	4xØ18	64	150	20	14	70	4xM8	115,8	20	24,8	18
4"	100	77600518	235	190,5	8xM16	76	152	382	156	136	34,5	233	8xØ18	76	159	24	18	102	4xM10	163,2	20	46,3	22
5"	125	77600519	259	216	8xM20	98	196	382	179	159	29,5	255	8xØ22	100	190	24	18	102	4xM10	282,6	20	69,00	22
6"	150	77600520	305	241,5	8xM20	116	242	700	266	201	48	280	8xØ22	125	210	42	30	125	4xM12	441,6	20	115,5	29

Valpres - 3 Way Ball Valves - Series 77 - 776018

Temperature range: -10°C +160°C.

Vacuum: 10-3 torr.

Position	Part name	Material	N.° pieces
1	BODY	ASTM A105	1
2	END CONNECTION	ASTM A105	1
3	BALL	A351-CF8/A479-TP304	1
4	BALL SEAT	PTFE	2
5	O-RING	FKM	1
6	THRUST WASHER	PTFE	1
7	O-RING	FKM	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	CARBON STEEL	1
10*	END STOP	INOX AISI 430 (DN15-DN50) CARBON STEEL (DN65-DN150)	2-1
11	SPRING WASHER	CARBON STEEL	2
12	NUT	CARBON STEEL	2
13	STEM	A479-TP304	1
14	HANDLE	CARBON STEEL	1
15	HANDLE DN 150	CARBON STEEL	1
16	SCREW	CARBON STEEL	1
17	SCREW	CARBON STEEL	8
18	BODY HANDLE DN150	EN-GJL 250	1

SIZE	DN	CODE	X	Y	Z	I	L	R	P	A	C	G	M	D	S	E	F	ØN	B	Kv(L)	PN	Kg
1/2"	15	77600004-77600104	89	65	4xM12	20	40	131,5	64,5	47	15,5	95	4xØ14	10	76	10	7	32	4xM5	2,8	16	2,23
3/4"	20	77600005-77600105	99	75	4xM12	20	40	131,5	67	49,5	13,5	105	4XØ14	15	82	10	7	32	4XM5	5,2	16	2,86
1"	25	77600006-77600106	109	85	4XM12	23	46	174,5	79	59	18	115	4xØ14	20	86	12	8	42	4xM5	9,2	16	3,89
1"1/4	32	77600007-77600107	130	100	4xM16	29	58	250,5	84	64	15,5	140	4xØ18	25	105	12	8	42	4xM5	14,4	16	6,21
1"1/2	40	77600008-77600108	140	110	4xM16	35,5	71	250,5	102,5	78	24,5	150	4xØ18	32	110	16	10	50	4xM6	25,9	16	8,50
2"	50	77600010-77600110	160	125	4xM16	41	82	321,5	109	85	25	165	4xØ18	40	120	16	10	50	4xM6	40,4	16	12,27
2"1/2	65	77600012-77600112	180	145	4xM16	53	106	321,5	128	104,5	28	185	4xØ18	50,2	125	20	14	70	4xM8	63,2	16	19,10
3"	80	77600014-77600114	200	160	8xM16	61	122	381,5	136,5	113	28	200	8xØ18	64	150	20	14	70	4xM8	115,8	16	24,34
4"	100	77600018-77600118	220	180	8xM16	76	152	381,5	155,5	136	34,5	220	8xØ18	76	159	24	18	102	4xM10	163,2	16	38,45
5"	125	77600019-77600119	250	210	8xM16	98	196	381,5	178,5	159	34,5	250	8xØ18	100	190	24	18	102	4xM10	282,6	16	63,00
6"	150	77600020-77600120	306	240	8xM20	116	242	700	252	201	49	285	8xØ22	125	210	42	30	125	4xM12	441,6	16	108,00

*For automation please consult factory.

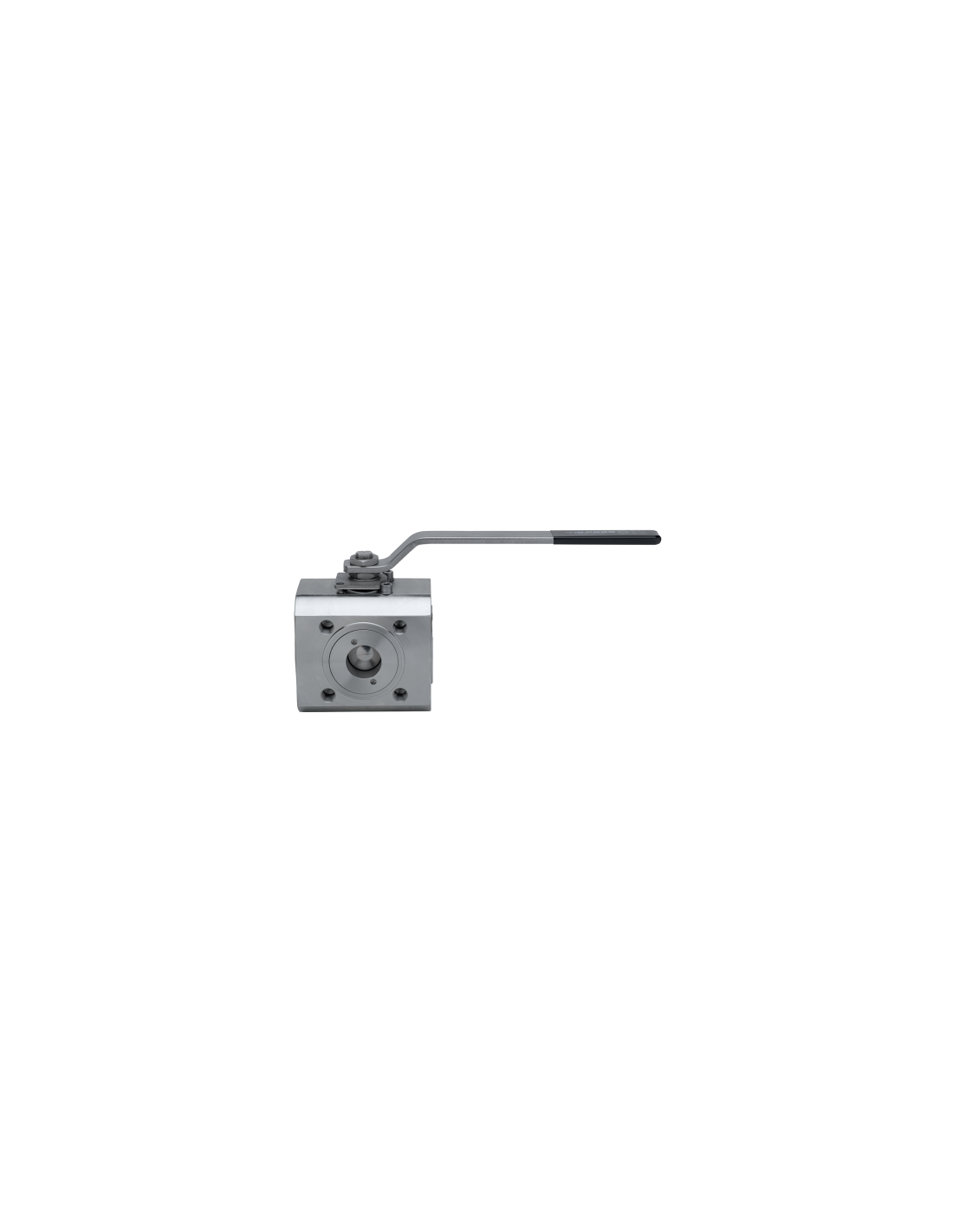

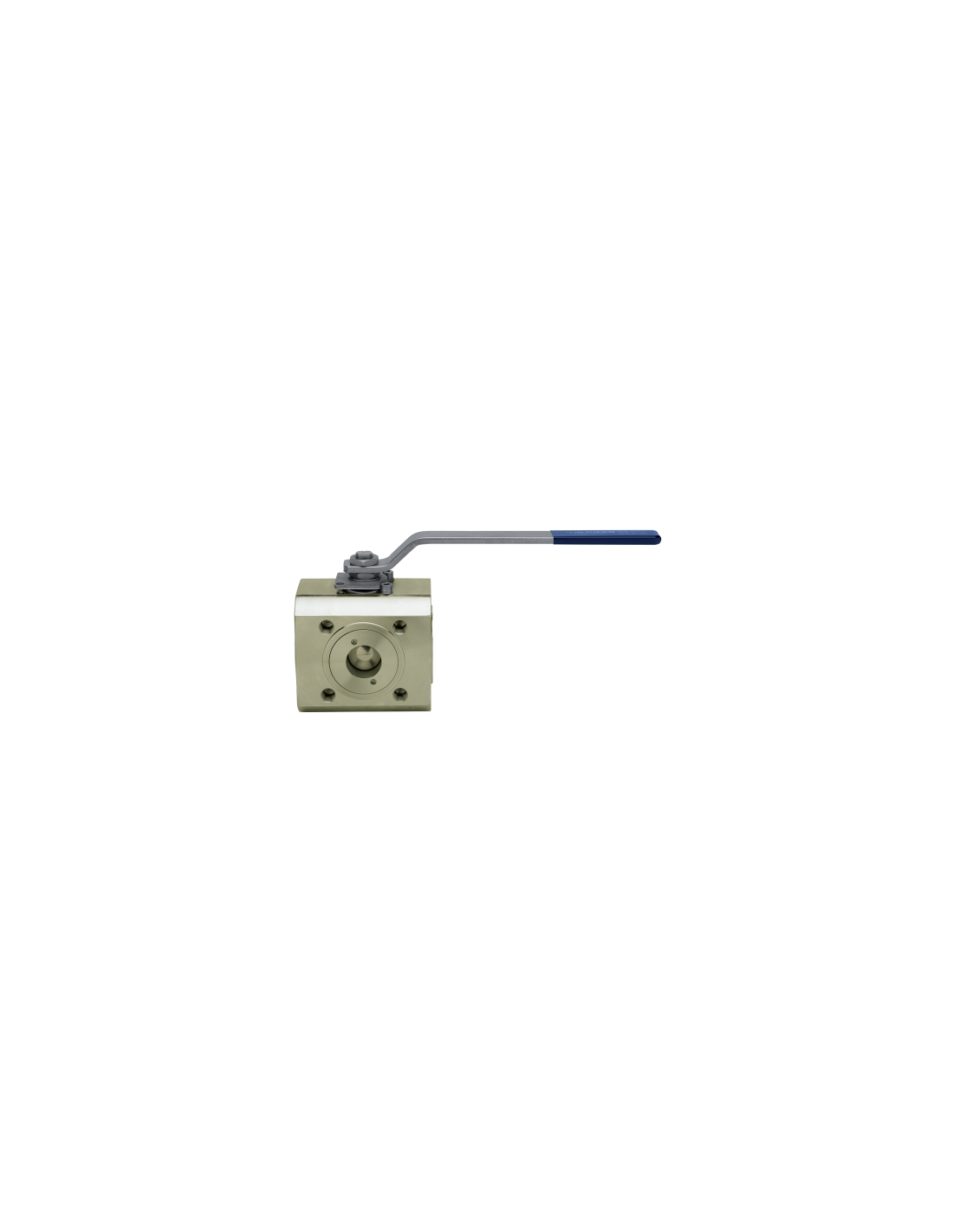

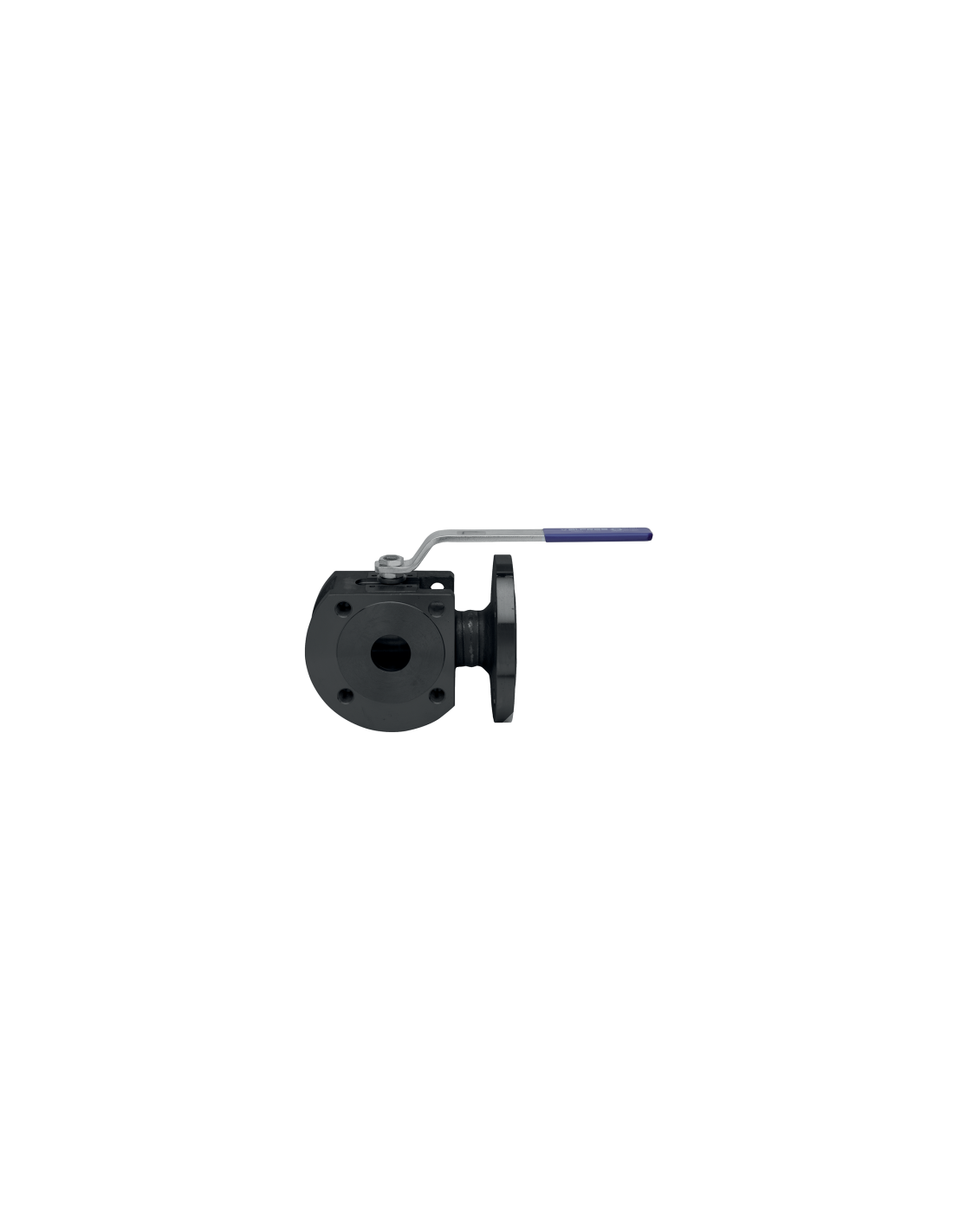

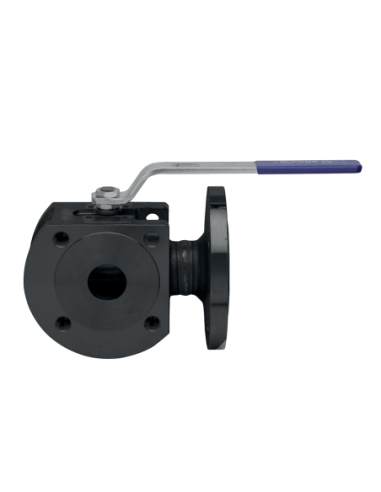

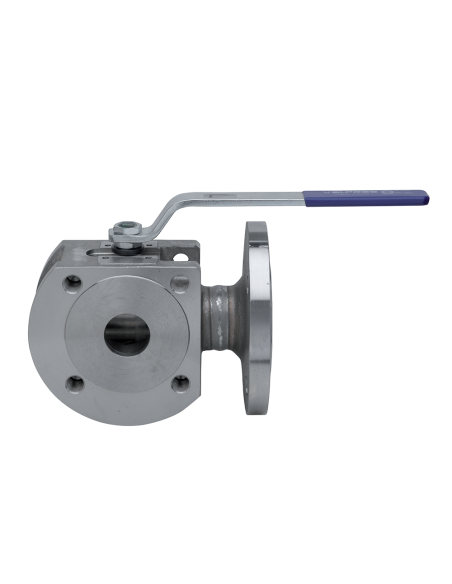

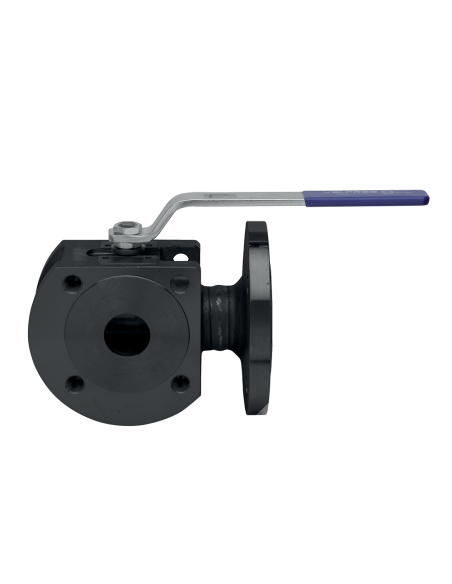

Valpres - 3 Way Ball Valves - Series 77 - 776018

Stainless steel temperature range: -20°C +160°C.

Vacuum: 10-3 torr.

Position	Part name	Material	N.° pieces
1	BODY	A479-TP316	1
2	END CONNECTION	A479-TP316	1
3	BALL	A351-CF8M/A479-TP316	1
4	BALL SEAT	PTFE	2
5	O-RING	FKM	1
6	THRUST WASHER	PTFE	1
7	O-RING	FKM	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	CARBON STEEL	1
10*	END STOP	INOX AISI 430 (DN15-DN50) CARBON STEEL (DN65-DN150)	2-1
11	SPRING WASHER	CARBON STEEL	2
12	NUT	CARBON STEEL	2
13	STEM	A479-TP316	1
14	HANDLE	CARBON STEEL	1
15	HANDLE DN 150	CARBON STEEL	1
16	SCREW	CARBON STEEL	1
17	SCREW	CARBON STEEL	8
18	BODY HANDLE DN150	EN-GJL 250	1

SIZE	DN	CODE	X	Y	Z	I	L	R	P	A	C	G	M	D	S	E	F	ØN	B	Kv(L)	PN	Kg
1/2"	15	77600704-77601004	89	65	4xM12	20	40	131,5	64,5	47	15,5	95	4xØ14	10	76	10	7	32	4xM5	2,8	16	2,23
3/4"	20	77600705-77601005	99	75	4xM12	20	40	131,5	67	49,5	13,5	105	4xØ14	15	82	10	7	32	4xM5	5,2	16	2,86
1"	25	77600706-77601006	109	85	4xM12	23	46	174,5	79	59	18	115	4xØ14	20	86	12	8	42	4xM5	9,2	16	3,89
1"1/4	32	77600707-77601007	130	100	4xM16	29	58	250,5	84	64	15,5	140	4xØ18	25	105	12	8	42	4xM5	14,4	16	6,21
1"1/2	40	77600708-77601008	140	110	4xM16	35,5	71	250,5	102,5	78	24,5	150	4xØ18	32	110	16	10	50	4xM6	25,9	16	8,50
2"	50	77600710-77601010	160	125	4xM16	41	82	321,5	109	85	25	165	4xØ18	40	120	16	10	50	4xM6	40,4	16	12,27
2"1/2	65	77600712-77601012	180	145	4xM16	53	106	321,5	128	104,5	28	185	4xØ18	50,2	125	20	14	70	4xM8	63,2	16	19,10
3"	80	77600714-77601014	200	160	8xM16	61	122	381,5	136,5	113	28	200	8xØ18	64	150	20	14	70	4xM8	115,8	16	24,34
4"	100	77600718-77601018	220	180	8xM16	76	152	381,5	155,5	136	34,5	220	8xØ18	76	159	24	18	102	4xM10	163,2	16	38,45
5"	125	77600719-77601019	250	210	8xM16	98	196	381,5	178,5	159	34,5	250	8xØ18	100	190	24	18	102	4xM10	282,6	16	63,00
6"	150	77600720-77601020	306	240	8xM20	116	242	700	252	201	49	285	8xØ22	125	210	42	30	125	4xM12	441,6	16	108,00

*For automation please consult factory.

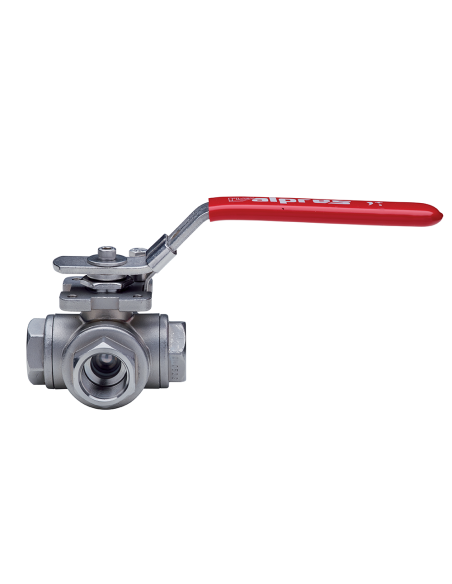

Valpres - 3 Way Ball Valves - Series 77 - 772000(T) - 775000(L)

Temperature range: -20°C +160°C.

Vacuum: 10-3 torr.

Position	Part name	Material	N.° pieces
1	BODY	A351-CF8M	1
2	END CONNECTION	A351-CF8M	3
3	BALL	A351-CF8M	1
4	BALL SEAT	PTFE	4
5	SEAT	PTFE	3
6	THRUST WASHER	PTFE	1
7	STEM RETAINING NUT	A182-F304	1
8	STEM	A479-TP316	1
9	HANDLE	A182-F304	1
10	HANDEL WASHER	A182-F304	1
11	SCREW	A182-F304	1
12	SCREW	A182-F304	1
13	STEM SEAT	PTFE	1

SIZE	DN	CODE	O	A	C	T	H	L	R	Ch	I	E	F	P	ØM	ØN	Z	D	〼B	Kv(L)	PN	Kg
1/4"	8	77200002-77500002	11	46	19	12,5	32,5	69,4	133,4	27	16	34,6	20,2	60,7	M5	42-F04	42	5	9	4	63	0,60
3/8"	10	77200003-77500003	11	46	19	12,5	32,5	69,4	133,4	27	16	34,6	20,2	60,7	M5	42-F04	42	5	9	4	63	0,60
1/2"	15	77200004-77500004	12,5	50	19	14,5	32,5	75,7	133,4	26,4	16	37,3	22,5	64,1	M5	42-F04	42	5	9	5,2	63	0,66
3/4"	20	77200005-77500005	16	60	23	16	42	86,6	178,5	33	18	44,7	28,3	82,4	M6	50-F05	50	7	11	8,4	63	1,19
1"	25	77200006-77500006	20	68,6	28	20,5	49,6	102,4	178,5	39	21	51,4	32	86,1	M6	50-F05	50	11,5	11	12	63	1,70
1"1/4	32	77200007-77500007	25	77,3	31	23,5	56	118,2	210	53	21	57,7	37,4	91,4	M6	50-F05	50	15,5	11	19	63	2,51
1"1/2	40	77200008-77500008	32	87,5	33	24	68	125,8	208	60	22	62,7	42	102,7	M8	70-F07	70	15,5	11	26	63	3,57
2"	50	77200010-77500010	38	97	33,5	24	79,5	149	230	72	25,5	74,6	51,3	112	M8	70-F07	70	15,5	14	32	63	5,73

Πιστοποιήσεις

TUV

ΑΤΕΧ

Σφαιρικός κρουνός Valpres τριών οδών σειρά 77

Εξελιγμένες Λύσεις Ροής για τη Βιομηχανία: Σφαιρικός κρουνός Valpres τριών οδών σειρά 77

Κορυφαία Χαρακτηριστικά & Οφέλη του Σφαιρικού κρουνoύ Valpres τριών οδών σειρά 77

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Πιστοποιήσεις

Κατάστημα Αθήνας

Κατάστημα Θεσσαλονίκης
