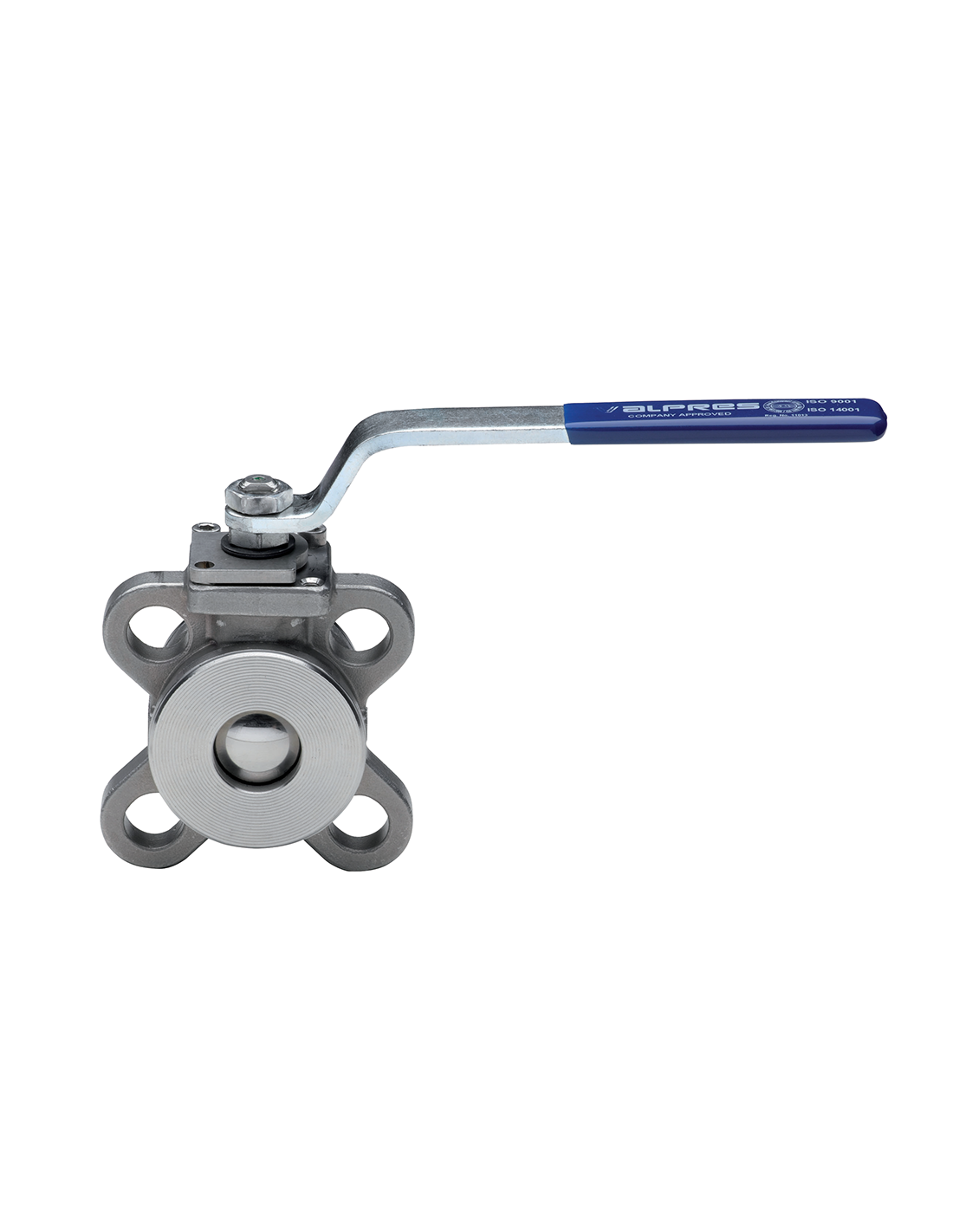

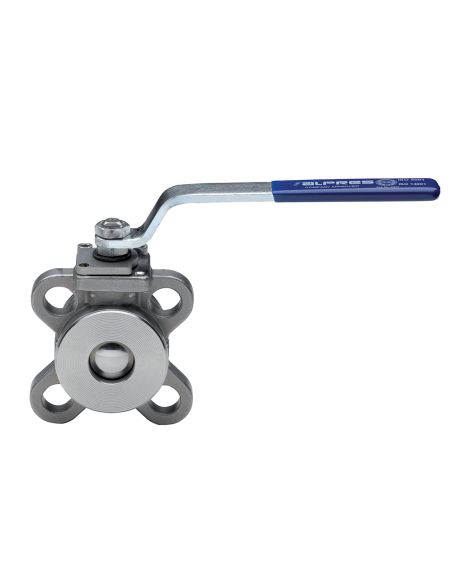

Σφαιρικός κρουνός φέτας Valpres PN10/16/ANSI150 τύπος 725000

Σφαιρικός κρουνός Valpres 725000 wafer

Σφαιρικός κρουνός τύπου φέτας από ανοξείδωτο ASTM A351 CF8M, για εγκατάσταση μεταξύ φλαντζών PN10 / PN16 / ANSI150. Σε μικρότερες διατομές καλύπτει και PN40.

Τεχνικά χαρακτηριστικά

• Διατομές: DN25–DN100
• Πίεση: PN40 έως DN50, PN20 από DN65–DN100
• Θερμοκρασία: -20°C έως +160°C
• Vacuum: 10⁻³ torr
• Σώμα: A351 CF8M
• Άκρο: A182 F316
• Σφαίρα: A479 TP316 ή A351 CF8M
• Έδρες / stem seat: PTFE
• O-rings: FKM
• Στέλεχος: A479 TP316 / 17-4PH
• Χειρολαβή: carbon steel

Υδραυλικά στοιχεία

Η σειρά δίνει Kv από 64,5 έως 1363,3, ανά DN. Η full bore γεωμετρία περιορίζει την πτώση πίεσης σε θέση πλήρους ανοίγματος, εφόσον η βάνα επιλεγεί στο σωστό DN.

Πιστοποιήσεις

Διαθέσιμες εκτελέσεις ATEX και TÜV SIL 3. Τα τεχνικά στοιχεία προέρχονται από τη σελίδα προϊόντος.

Εφαρμογές

Κατάλληλος για νερό, πεπιεσμένο αέρα, ουδέτερα αέρια και βιομηχανικά υγρά συμβατά με CF8M, PTFE και FKM.

Κριτήρια επιλογής

Η 725000 επιλέγεται όταν απαιτείται ανοξείδωτη wafer βάνα για PN10/PN16 ή ANSI150 φλαντζωτά συστήματα. Σε DN65–DN100 λαμβάνεται υπόψη η μείωση πίεσης σε PN20 και η μη διαθεσιμότητα V-ball στο DN100.
