Σφαιρικός κρουνός IVR τύπος 80

Σφαιρικός κρουνός IVR τύπος 80

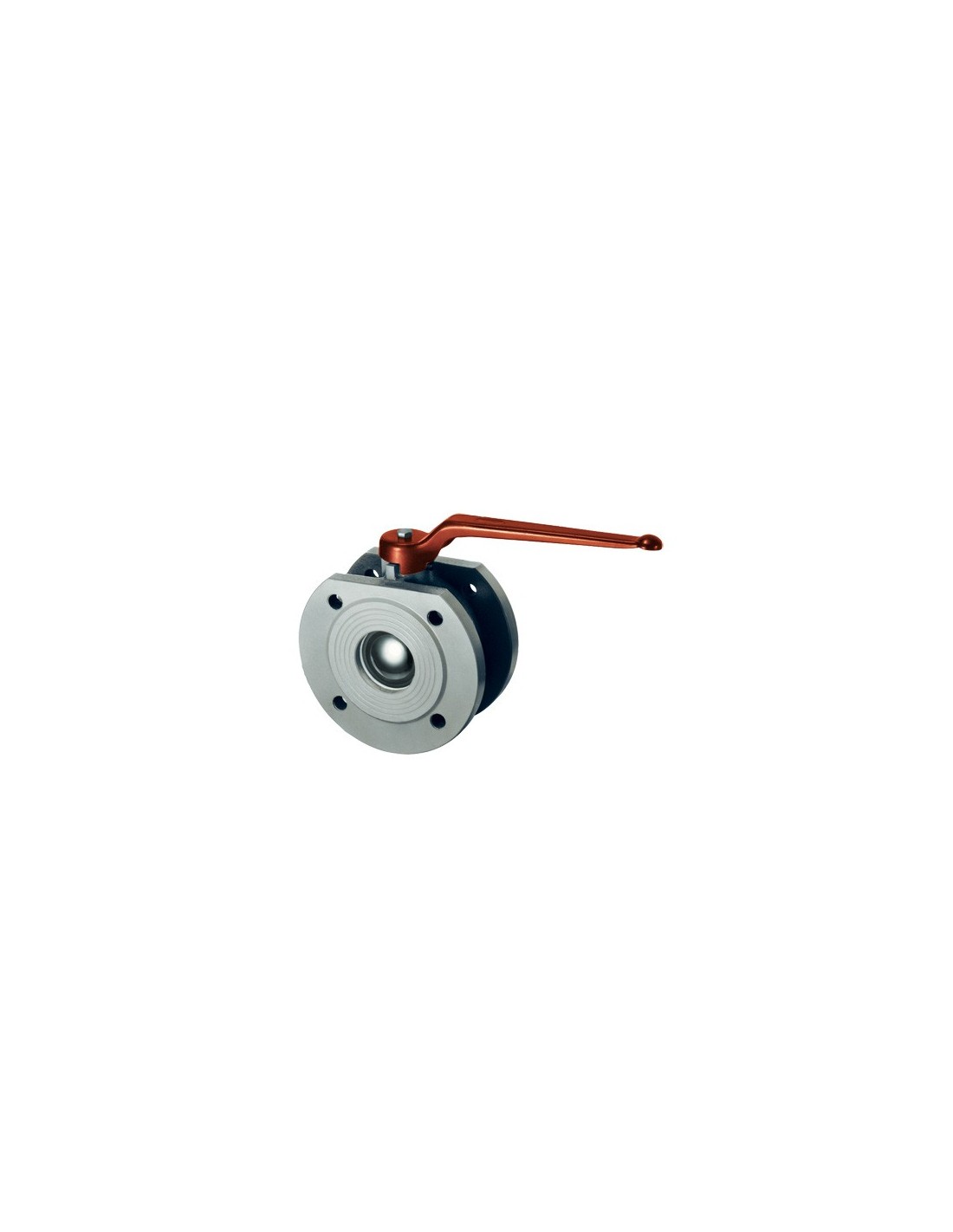

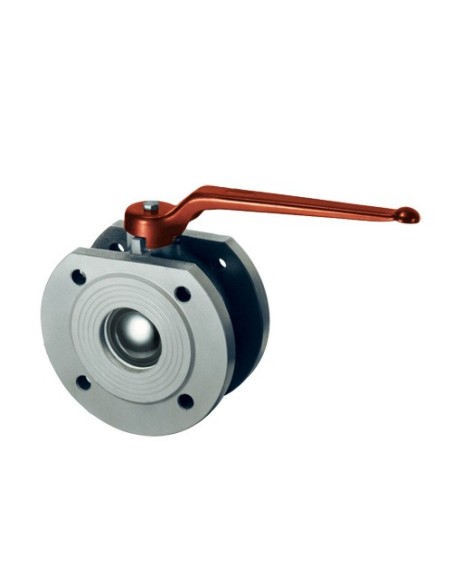

Ο IVR τύπος 80 είναι σφαιρικός κρουνός τύπου φέτας, με φλαντζωτή σύνδεση DIN, για απομόνωση ροής σε βιομηχανικά και κτιριακά δίκτυα. Η ονομαστική πίεση είναι PN 16 και το σώμα κατασκευάζεται από EN-GJL-250. Η έδρα είναι PTFE.

Κατασκευαστικά στοιχεία

• Τύπος: σφαιρικός κρουνός 2 οδών
• Σύνδεση: φλαντζωτή, τύπου φέτας
• Τυποποίηση: DIN
• Υλικό σώματος: EN-GJL-250
• Ονομαστική πίεση: PN 16
• Έδρα στεγανοποίησης: PTFE

Κατάλληλα ρευστά

Η σειρά 80/81 προορίζεται για γενική χρήση σε υδραυλικά δίκτυα, εγκαταστάσεις υγιεινής, πεπιεσμένο αέρα, υδρογονάνθρακες και έλαια.

Βιομηχανικές εφαρμογές

Χρησιμοποιείται κυρίως ως βαλβίδα απομόνωσης σε:

• κυκλώματα νερού χρήσης και τεχνικού νερού
• δίκτυα HVAC και βοηθητικά κυκλώματα
• γραμμές πεπιεσμένου αέρα
• διανομές ελαίων ή μη αέριων υδρογονανθράκων
• μηχανοστάσια και skid units

Σημεία επιλογής

Ο τύπος φέτας μειώνει το μήκος εγκατάστασης σε σχέση με πλήρη φλαντζωτή βαλβίδα, αλλά απαιτεί σωστή ευθυγράμμιση φλαντζών και κατάλληλα παρεμβύσματα. Η επιλογή PN 16 πρέπει να επιβεβαιώνεται με βάση την πίεση σχεδιασμού, τη θερμοκρασία λειτουργίας και τη συμβατότητα του PTFE με το ρευστό.

Συντήρηση

Σε εφαρμογές με έλαια ή πεπιεσμένο αέρα πρέπει να ελέγχεται περιοδικά η ροπή χειρισμού, η στεγανότητα της έδρας και η κατάσταση των φλαντζοπαρεμβυσμάτων, ιδιαίτερα μετά από παρατεταμένη ακινησία ή θερμικούς κύκλους.
