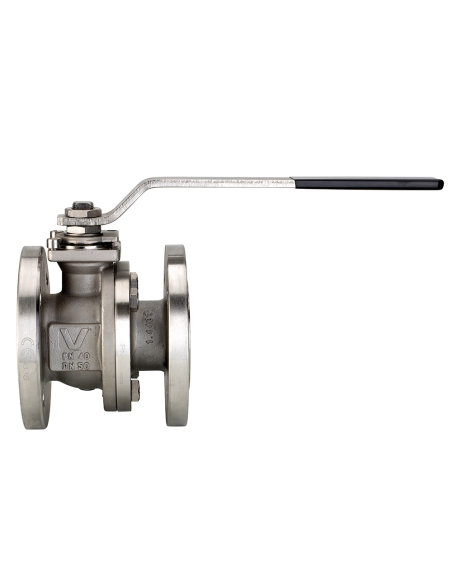

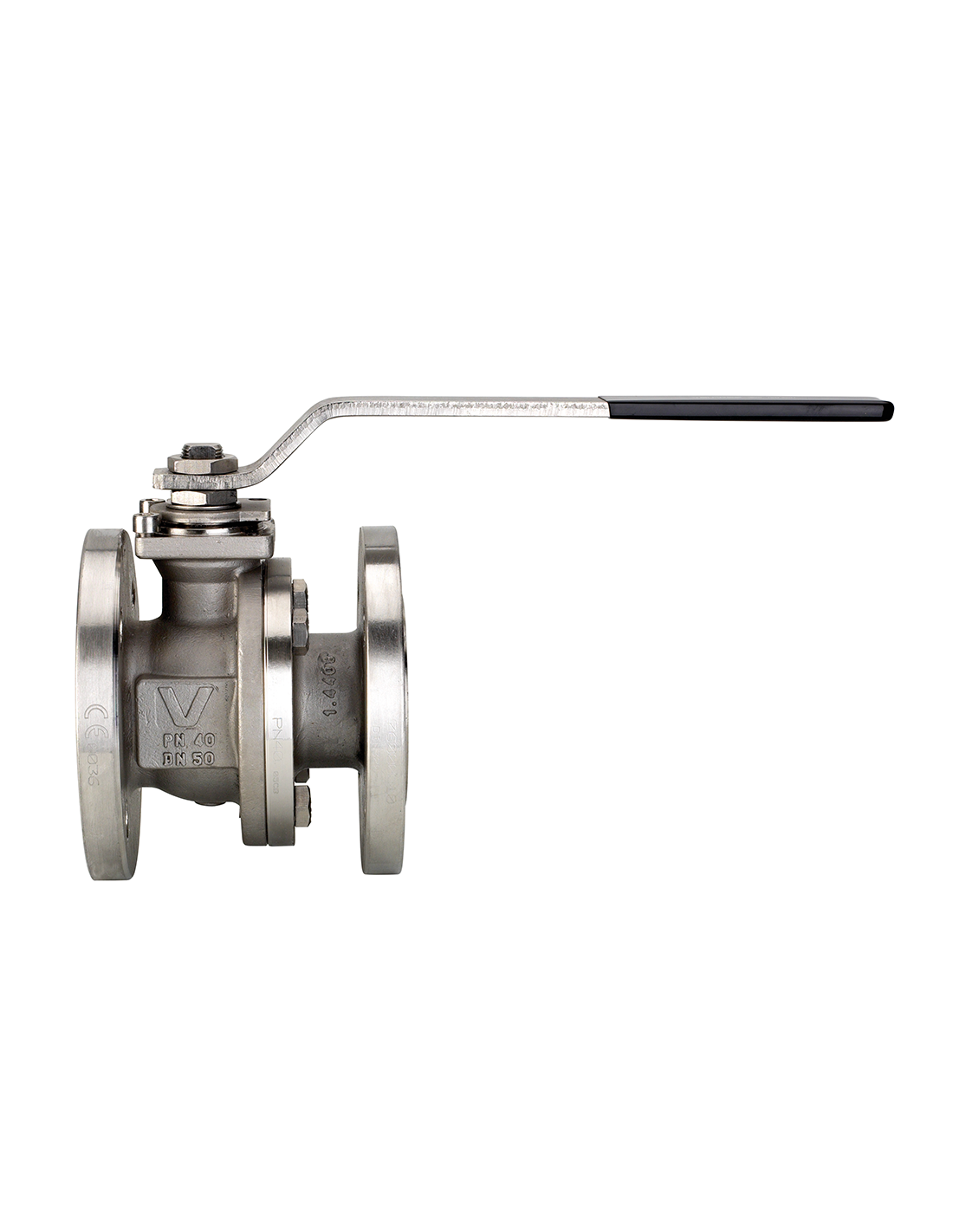

Σφαιρικός κρουνός δύο τεμαχίων Valpres σειρά 760V Stainless Steel

Σφαιρικός κρουνός Valpres 760V ανοξείδωτος

Ο Valpres 760V είναι φλαντζωτός σφαιρικός κρουνός δύο τεμαχίων για απομόνωση γραμμών σε βιομηχανικά δίκτυα υγρών, αερίων και βοηθητικών παροχών. Το σώμα είναι ASTM A351 CF8M, με σφαίρα CF8M / A479 TP316 και άξονα TP316 ή 17-4 PH. Διατίθεται σε εκδόσεις PN16 και PN40, με θερμοκρασιακό εύρος -40°C έως +180°C και δυνατότητα λειτουργίας σε κενό έως 10⁻² torr.

Κατασκευή και στεγανοποίηση

Η σειρά χρησιμοποιεί έδρες TFM-MPTFE, V-Pack PTFE στον άξονα, Graphoil σε σημεία στεγανοποίησης και thrust washer PTFE. Η διάταξη είναι κατάλληλη για εφαρμογές όπου απαιτείται περιορισμός διαρροών από τον άξονα και συμβατότητα με διαβρωτικά ή καθαρά βιομηχανικά μέσα.

Τυπικές εφαρμογές

• Χημικές και πετροχημικές εγκαταστάσεις
• Βιομηχανικά νερά, συμπυκνώματα και βοηθητικά κυκλώματα
• Αέρας οργάνων, άζωτο και τεχνικά αέρια
• Δίκτυα ατμού χαμηλής/μέσης πίεσης, εφόσον επιβεβαιωθεί η θερμοκρασία και η συμβατότητα έδρας
• Τρόφιμα, φαρμακευτικές και καθαρές διεργασίες όπου απαιτείται ανοξείδωτο CF8M

Εκδόσεις PN16 / PN40

Η επιλογή PN16 ή PN40 γίνεται με βάση την πίεση σχεδιασμού, τη θερμοκρασία λειτουργίας, τη φλάντζα της γραμμής και το διαθέσιμο Δp. Στην έκδοση PN40 αναφέρεται trunnion για DN200 με Δp 25 bar.

Αυτοματισμός

Η βαλβίδα διαθέτει πρότυπο πλατώ στήριξης actuator ISO, με διαστάσεις F04 έως F12 ανά DN, για πνευματικό ή ηλεκτρικό ενεργοποιητή on/off.

Πρότυπα και πιστοποιήσεις

Περιλαμβάνονται πιστοποιήσεις TÜV SIL 3, Fire Safe κατά EN ISO 10497 / API 607 και fugitive emission test κατά ISO 15848-1.
