Σφαιρικός κρουνός Valpres σειρά Euro-Sfer

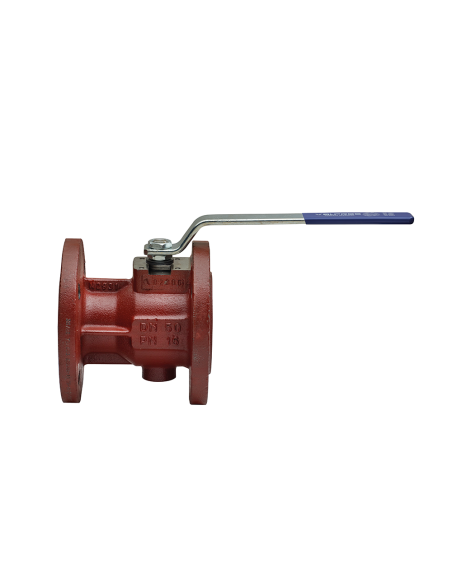

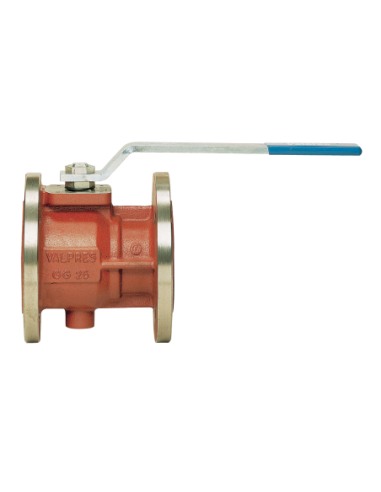

Valpres Euro-Sfer χυτοσιδηρός σφαιρικός κρουνός

Ο Valpres Euro-Sfer είναι φλαντζωτός σφαιρικός κρουνός DIN για απομόνωση ροής σε δίκτυα PN6 και PN16. Το σώμα είναι EN-GJL-250, με άκρο σύνδεσης ASTM A105, σφαίρα A351 CF8 ή A479 TP304 και άξονα A479 TP304 ή 17-4 PH, ανά έκδοση. Το θερμοκρασιακό εύρος για την έκδοση PN16 αναφέρεται -10°C έως +120°C, με δυνατότητα κενού 10⁻³ torr.

Στεγανοποίηση

Η σειρά χρησιμοποιεί έδρες PTFE, stem seat PTFE, thrust washer PTFE ή TFM και O-rings NBR ή FKM, ανά κωδικό. Η επιλογή NBR/FKM πρέπει να γίνεται με βάση το ρευστό, τη θερμοκρασία και τη χημική συμβατότητα.

Διαστάσεις και παροχή

Οι εκδόσεις PN16 καλύπτουν DN25–DN200, με Kv από 64,5 έως 6816,6. Οι μεγαλύτερες διαστάσεις DN150–DN200 διαθέτουν χειρισμό με μεγαλύτερο μοχλό/διάταξη σώματος χειρολαβής λόγω αυξημένης ροπής λειτουργίας.

Τυπικές εφαρμογές

δίκτυα θέρμανσης και ψύξης
κυκλώματα HVAC
βιομηχανικό νερό
πεπιεσμένος αέρας
μη διαβρωτικά βοηθητικά μέσα
εγκαταστάσεις ύδρευσης και γενικών utilities

Επιλογή έκδοσης

Η Euro-Sfer είναι κατάλληλη όταν απαιτείται οικονομική φλαντζωτή απομόνωση σε χαμηλές ή μέσες πιέσεις, χωρίς ανάγκη ανοξείδωτου σώματος. Δεν είναι η πρώτη επιλογή για διαβρωτικά χημικά ή εφαρμογές όπου ο χυτοσίδηρος δεν είναι αποδεκτός από τις προδιαγραφές της μονάδας.

Συντήρηση

Η χρήση PTFE εδρών περιορίζει την τριβή στη σφαίρα, αλλά η βαλβίδα πρέπει να λειτουργεί κυρίως ως on/off. Η συνεχής λειτουργία σε ενδιάμεση θέση μπορεί να προκαλέσει φθορά εδρών και αυξημένη διαρροή.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Φλαντζωτή

Υλικό Κατασκευής (Επιλογές)

EN-GJL-250

Ονομαστική Πίεση (Επιλογές)

PN 6
PN 16

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Valpres - Cast Iron Ball Valve - Euro-Sfer PN6 - 730002

Position	Part name	Material	N.° pieces
1	BODY	EN-GJL 250	1
2	END CONNECTION	ASTM A105 + Z/P	1
3	BALL	A351-CF8/A479-TP304	1
4	STEM	A479-TP304	1
5	PACKING GLAND	A37+Z/P	1
6	HANDLE	A37+Z/P	1
7	90° STOP	AISI 430 (DN15-DN50) A37+Z-P (DN65-DN200)	2-1
8	BALL SEAT	PTFE	2
9	ANTIFRICTION RING	TFM	1
10	STEM SEAT	PTFE	1
11	O-RING	NBR	1
12	O-RING	NBR	1
13	SPRING WASHER	51CrV4+Z/P	2
14	NUT	6S+Z/P	2

SIZE	DN	CODE	D	Y	Z	I	L	R	P	A	C	T	E	F	ØN	B	Kv	PN	Kg
1"1/2	40	73000208	150	110	4xM16	49	140	250	103	78	24	13	16	10	-	-	174	6	6,20
2"	50	73000210	165	125	4xM16	52	150	250	110	85	24	13	16	10	-	-	301,3	6	7,9
2"1/2	65	73000212	185	145	4xM16	65	170	321	126	103	28	18	20	14	-	-	545,7	6	11,5
3"	80	73000214	200	160	8xM16	66	180	321	137	114	28	18	20	14	70	4xM8	872,5	6	14,2

Valpres - Cast Iron Ball Valve - Euro-Sfer PN16 - 730003

Temperature range: -10°C +120°C.

Vacuum: 10-3 torr.

Position	Part name	Material	N.° pieces
1	BODY	EN-GJL 250	1
2	END CONNECTION	ASTM A105	1
3	BALL	A351-CF8	1
4	BALL SEAT	PTFE	2
5	O-RING	NBR	1
6	THRUST WASHER	PTFE	1
7	O-RING	NBR	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	CARBON STEEL	1
10	END STOP	INOX AISI 430 (DN15-DN50) CARBON STEEL (DN65-DN200)	2-1
11	SPRING WASHER	CARBON STEEL	2
12	NUT	CARBON STEEL	2
13	STEM	A479-TP304/17-4-PH	1
14	HANDLE	CARBON STEEL	1
15	HANDLE DN 150-200	CARBON STEEL	1
16	SCREW	CARBON STEEL	1
17	SCREW	CARBON STEEL	8
18	BODY HANDLE DN 150-200	EN-GJL 250	1
19	UNSCREWING GROWER	A182-F316	1

SIZE	DN	CODE	D	Y	Z	I	L	R	P	A	C	T	E	F	ØN	B	Kv	PN	Kg
1"	25	73000306	115	85	4xM12	44,5	125	174	79	59	19,5	11,5	12	8	-	-	64,5	16	3,10
1"1/4	32	73000307	140	100	4xM16	51,5	130	174	85	64	18	10	12	8	-	-	103,8	16	4,80
1"1/2	40	73000308	150	110	4xM16	49	140	250	103	78	24	13	16	10	-	-	174	16	6,10
2"	50	73000310	165	125	4xM16	52	150	250	110	85	24	13	16	10	-	-	301,3	16	7,80
2"1/2	65	73000312	185	145	4xM16	65	170	321	126	103	28	18	20	14	-	-	545,7	16	11,40
3"	80	73000314	200	160	8xM16	66	180	321	137	114	28	18	20	14	70	M8	872,5	16	14,10
4"	100	73000318	220	180	8xM16	89	190	381	158	137	32,5	20,5	24	18	102	M10	1363,3	16	20,00
5"	125	73000319	250	210	8xM16	100	200	381	180	159	32	20,5	24	18	102	M10	2360,3	16	30,40
6"	150	73000320	285	240	8xM20	105	210	700	265	201,5	51,5	30	42	30	125	M12	3671,1	16	44,50
8"	200	73000321	340	295	12xØ22	200	400	700	308	244	52	30	42	30	125	M12	6816,6	16	103,00

Valpres - Cast Iron Ball Valve - Euro-Sfer PN16 - 730004

Position	Part name	Material	N.° pieces
1	BODY	EN-GJL 250	1
2	END CONNECTION	ASTM A105 + Z/P	1
3	BALL	A351-CF8/A479-TP304	1
4	BALL SEAT	PTFE	2
5	O-RING	FKM (VITON)	1
6	ANTIFRICTION RING	TFM	1
7	O-RING	FKM (VITON)	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	A37+Z/P	1
10	END STOP	INOX AISI 430 (1/8”-2”) - A37 Z/P (2"1/2-4")	2-1
11	SPRING WASHER	51CrV4+Z/P	2
12	NUT	6S+Z/P	2
13	STEM	A479-TP304	1
14	HANDLE	A37+Z/P	1
15	HANDLE DN 150-200	S275J2H	1
16	SCREW (DN150-DN200)	8.8+Z/P	2
17	SCREW	8.8+Z/P	8
18	BODY HANDLE DN 150-200	EN-GJL 250	1
19	UNSCREWING GROWER (DN150-DN200)	AISI 316	1

SIZE	DN	CODE	D	Y	Z	I	L	R	P	A	C	T	E	F	ØN	B	Kv	PN	Kg
1"	25	73000406	115	85	4xM12	44,5	125	174	80	59	19,5	11,5	12	8	-	-	64,5	16	3,10
1"1/4	32	73000407	140	100	4xM16	51,5	130	174	84	64	18	10	12	8	-	-	103,8	16	4,80
1"1/2	40	73000408	150	110	4xM16	49	140	250	103	78	24	13	16	10	-	-	174	16	6,10
2"	50	73000410	165	125	4xM16	52	150	250	110	85	24	13	16	10	-	-	301,3	16	7,80
2"1/2	65	73000412	185	145	4xM16	65	170	321	126	103	28	18	20	14	-	-	545,7	16	11,40
3"	80	73000414	200	160	8xM16	66	180	321	138	114	28	18	20	14	70	4xM8	872,5	16	14,10
4"	100	73000418	220	180	8xM16	89	190	381	158	137	32,5	20,5	24	18	102	4xM10	1363,3	16	20,00
5"	125	73000419	250	210	8xM16	100	200	381	180	159	32	20,5	24	18	102	4xM10	2360,3	16	30,40
6"	150	73000420	285	240	8xM20	105	210	700	266	201,5	51,5	30	42	30	125	4xM12	3671,1	16	44,50
8"	200	73000421	340	295	12xØ22	200	400	700	308	244	52	30	42	30	125	4xM12	6816,6	16	103,00

Valpres - Cast Iron Ball Valve - Euro-Sfer PN16 - 730005

Position	Part name	Material	N.° pieces
1	BODY	EN-GJL 250	1
2	END CONNECTION	ASTM A105	1
3	BALL	A351-CF8	1
4	BALL SEAT	PTFE	2
5	O-RING	NBR	1
6	THRUST WASHER	PTFE	1
7	O-RING	NBR	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	CARBON STEEL	1
10	END STOP	INOX AISI 430 (DN15-DN50) CARBON STEEL (DN65-DN200)	2-1
11	SPRING WASHER	CARBON STEEL	2
12	NUT	CARBON STEEL	2
13	STEM	A479-TP304/17-4-PH	1
14	HANDLE	CARBON STEEL	1
15	HANDLE DN 150-200	CARBON STEEL	1
16	SCREW	CARBON STEEL	1
17	SCREW	CARBON STEEL	8
18	BODY HANDLE DN 150-200	EN-GJL 250	1
19	Unscrewing grower	A182-F316	1

SIZE	DN	CODE	D	Y	Z	I	L	R	P	A	C	T	E	F	ØN	B	Kv	PN	Kg
1"	25	73000406	115	85	4xM12	44,5	125	174	79	59	19,5	11,5	12	8	-	-	64,5	16	3,10
1"1/4	32	73000407	140	100	4xM16	51,5	130	174	85	64	18	10	12	8	-	-	103,8	16	4,80
1"1/2	40	73000408	150	110	4xM16	49	140	250	103	78	24	13	16	10	-	-	174	16	6,10
2"	50	73000410	165	125	4xM16	52	150	250	110	85	24	13	16	10	-	-	301,3	16	7,80
2"1/2	65	73000412	185	145	4xM16	65	170	321	126	103	28	18	20	14	-	-	545,7	16	11,40
3"	80	73000414	200	160	8xM16	66	180	321	137	114	28	18	20	14	70	M8	872,5	16	14,10
4"	100	73000418	220	180	8xM16	89	190	381	158	137	32,5	20,5	24	18	102	M10	1363,3	16	20,00
5"	125	73000419	250	210	8xM16	100	200	381	180	159	32	20,5	24	18	102	M10	2360,3	16	30,40
6"	150	73000420	285	240	8xM20	105	210	700	265	201,5	51,5	30	42	30	125	M12	3671,1	16	44,50
8"	200	73000421	340	295	12xØ22	200	400	700	308	244	52	30	42	30	125	M12	6816,6	16	103,00

Valpres - Cast Iron Ball Valve - Euro-Sfer PN16 - 730008

Position	Part name	Material	N.° pieces
1	BODY	EN-GJL 250	1
2	END CONNECTION	ASTM A105 + Z/P	1
3	BALL	A351-CF8/A479-TP304	1
4	BALL SEAT	PTFE	2
5	O-RING	FKM (VITON)	1
6	THRUST WASHER	TFM	1
7	O-RING	FKM (VITON)	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	A37+Z/P	1
10	END STOP	INOX AISI 430 (1-4”-2”) A37 Z/P (2’’1-2-4’’)	2-1
11	SPRING WASHER	51CrV4+Z/P	2
12	NUT	6S+Z/P	2-1
13	STEM	A479-TP304	1
14	HANDLE	A37+Z/P	1

SIZE	DN	CODE	D	Y	Z	I	L	R	P	A	C	T	E	F	ØN	B	Kv	PN	Kg
1"	25	73000406	115	85	4xM12	44,5	125	174	80	59	19,5	11,5	12	8	42	4xM5	64,5	16	3,10
1"1/4	32	73000407	140	100	4xM16	51,5	130	174	84	64	18	10	12	8	42	4xM5	103,8	16	4,80
1"1/2	40	73000408	150	110	4xM16	49	140	250	103	78	24	13	16	10	50	4xM6	174	16	6,10
2"	50	73000410	165	125	4xM16	52	150	250	110	85	24	13	16	10	50	4xM6	301,3	16	7,80
2"1/2	65	73000412	185	145	4xM16	65	170	321	126	103	28	18	20	14	70	4xM8	545,7	16	11,40

Valpres - Cast Iron Ball Valve - Euro-Sfer PN16 - 730015

Position	Part name	Material	N.° pieces
1	BODY	EN-GJL 250	1
2	END CONNECTION	ASTM A105	1
3	BALL	A351-CF8	1
4	BALL SEAT	PTFE	2
5	O-RING	NBR	1
6	THRUST WASHER	PTFE	1
7	O-RING	NBR	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	CARBON STEEL	1
10	END STOP	INOX AISI 430 (DN15-DN50) CARBON STEEL (DN65-DN200)	2-1
11	SPRING WASHER	CARBON STEEL	2
12	NUT	CARBON STEEL	2
13	STEM	A479-TP304/17-4-PH	1
14	HANDLE	CARBON STEEL	1
15	HANDLE DN 150-200	CARBON STEEL	1
16	SCREW	CARBON STEEL	1
17	SCREW	CARBON STEEL	8
18	BODY HANDLE DN 150-200	EN-GJL 250	1
19	UNSCREWING GROWER	A182-F316	1

SIZE	DN	CODE	D	Y	Z	I	L	R	P	A	C	T	E	F	ØN	B	Kv	PN	Kg
1"	25	73000406	115	85	4xM12	44,5	125	174	80	59	19,5	11,5	12	8	-	-	64,5	16	3,10
1"1/4	32	73000407	140	100	4xM16	51,5	130	174	84	64	18	10	12	8	-	-	103,8	16	4,80
1"1/2	40	73000408	150	110	4xM16	49	140	250	103	78	24	13	16	10	-	-	174	16	6,10
2"	50	73000410	165	125	4xM16	52	150	250	110	85	24	13	16	10	-	-	301,3	16	7,80
2"1/2	65	73000412	185	145	4xM16	65	170	321	126	103	28	18	20	14	-	-	545,7	16	11,40
3"	80	73000414	200	160	8xM16	66	180	321	138	114	28	18	20	14	70	4xM8	872,5	16	14,10
4"	100	73000418	220	180	8xM16	89	190	381	158	137	32,5	20,5	24	18	102	4xM10	1363,3	16	20,00
5"	125	73000419	250	210	8xM16	100	200	381	180	159	32	20,5	24	18	102	4xM10	2360,3	16	30,40
6"	150	73000420	285	240	8xM20	105	210	700	266	201,5	51,5	30	42	30	125	4xM12	3671,1	16	44,50
8"	200	73000421	340	295	12xØ22	200	400	700	308	244	52	30	42	30	125	4xM12	6816,6	16	103,00

Valpres - Cast Iron Ball Valve - Euro-Sfer PN16 - 730046

Position	Part name	Material	N.° pieces
1	BODY	EN-GJL 250	1
2	END CONNECTION	ASTM A105	1
3	BALL	A351-CF8	1
4	BALL SEAT	PTFE	2
5	O-RING	NBR	1
6	THRUST WASHER	PTFE	1
7	O-RING	NBR	1
8	STEM SEAT	PTFE	1
9	PACKING GLAND	CARBON STEEL	1
10	END STOP	INOX AISI 430 (DN15-DN50) CARBON STEEL (DN65-DN200)	2-1
11	SPRING WASHER	CARBON STEEL	2
12	NUT	CARBON STEEL	2
13	STEM	A479-TP304/17-4-PH	1
14	HANDLE	CARBON STEEL	1
15	HANDLE DN 150-200	CARBON STEEL	1
16	SCREW	CARBON STEEL	1
17	SCREW	CARBON STEEL	8
18	BODY HANDLE DN 150-200	EN-GJL 250	1
19	Unscrewing grower	A182-F316	1

SIZE	DN	CODE	D	Y	Z	I	L	R	P	A	C	T	E	F	ØN	B	Kv	PN	Kg
1"	25	73000406	115	85	4xM12	44,5	125	174	80	59	19,5	11,5	12	8	-	-	64,5	16	3,10
1"1/4	32	73000407	140	100	4xM16	51,5	130	174	84	64	18	10	12	8	-	-	103,8	16	4,80
1"1/2	40	73000408	150	110	4xM16	49	140	250	103	78	24	13	16	10	-	-	174	16	6,10
2"	50	73000410	165	125	4xM16	52	150	250	110	85	24	13	16	10	-	-	301,3	16	7,80
2"1/2	65	73000412	185	145	4xM16	65	170	321	126	103	28	18	20	14	-	-	545,7	16	11,40
3"	80	73000414	200	160	8xM16	66	180	321	138	114	28	18	20	14	70	4xM8	872,5	16	14,10
4"	100	73000418	220	180	8xM16	89	190	381	158	137	32,5	20,5	24	18	102	4xM10	1363,3	16	20,00
5"	125	73000419	250	210	8xM16	100	200	381	180	159	32	20,5	24	18	102	4xM10	2360,3	16	30,40
6"	150	73000420	285	240	8xM20	105	210	700	266	201,5	51,5	30	42	30	125	4xM12	3671,1	16	44,50
8"	200	73000421	340	295	12xØ22	200	400	700	308	244	52	30	42	30	125	4xM12	6816,6	16	103,00

Πιστοποιήσεις

SIL 3

TUV

ATEX (On request)
