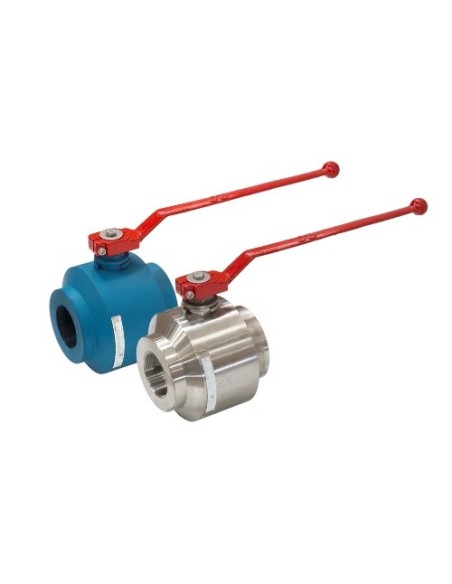

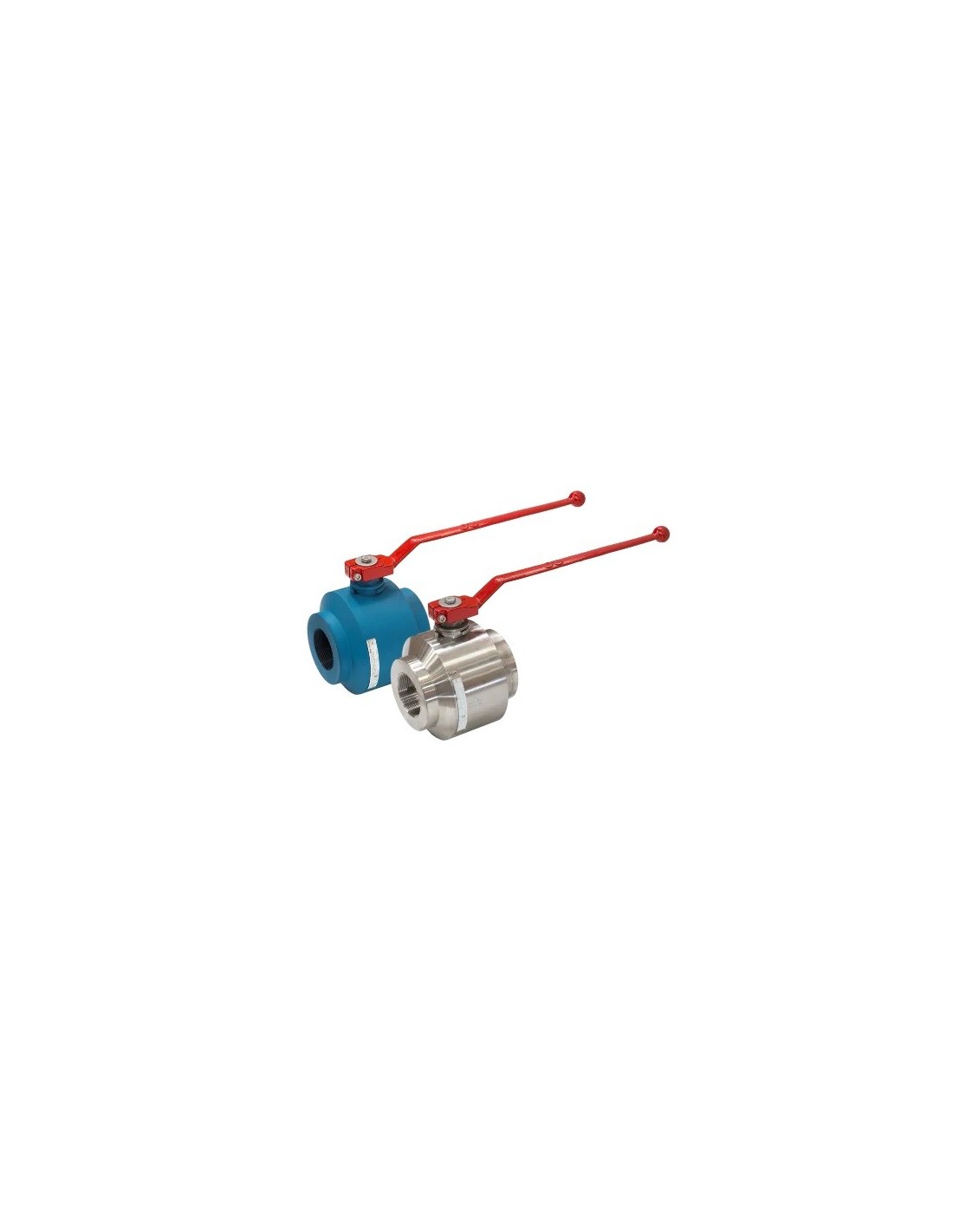

Σφαιρικός κρουνός JC Class 800/1500 τύπος 400/41500

Σφαιρικός κρουνός JC τύπος 400/41500 Class 800/1500

Σφαιρικός κρουνός 2 οδών, monoblock, welded body, full bore, για γραμμές υψηλής πίεσης με συνδέσεις BSP, NPT, socket weld ή butt weld. Διατίθεται σε Class 800 και Class 1500, με σώμα ASTM A105N, ASTM A352 LF2 ή ASTM A479 Type 316 και έδρα 25% G.F. PTFE.

Κατασκευή

  • Πλήρης διατομή ροής
  • Blowout-proof stem
  • Μη αφαιρούμενη αντιστατική διάταξη
  • Οπή εξισορρόπησης πίεσης κοιλότητας
  • Live-loaded packing
  • Τυποποίηση ANSI

Πρότυπα

PED, MSS SP 55, NACE MR0175 / ISO 15156, NACE MR0103 / ISO 17945, Fire-Safe API 607 / ISO 10497 / API 6FA, ISO 15848 / TA-LUFT, ATEX και SIL 3 IEC 61508.

Εφαρμογές

Oil & gas, χημικές και πετροχημικές μονάδες, ενέργεια, ναυτιλία, mining, waste treatment, pulp & paper, food & pharma και ειδικά ρευστά.

Σημεία επιλογής

Η full bore διατομή περιορίζει την πτώση πίεσης σε γραμμές διεργασίας. Τα συγκολλητά άκρα επιλέγονται όταν απαιτείται μόνιμη σύνδεση σωλήνωσης, ενώ BSP/NPT χρησιμοποιούνται σε μικρότερες διατομές ή βοηθητικά κυκλώματα. Η έδρα 25% G.F. PTFE πρέπει να ελέγχεται ως προς θερμοκρασία, διαφορική πίεση και χημική συμβατότητα.

Τυποποίηση (Επιλογές)
  • ANSI
Σύνδεση (Επιλογές)
  • BSP
  • NPT
  • Κολλητή Socket
  • Κολλητή Butt
Υλικό Κατασκευής (Επιλογές)
  • ASTM A105N
  • ASTM A352 LF2
  • ASTM A479 Type 316
Ονομαστική Πίεση (Επιλογές)
  • 800 lbs
  • 1500 lbs
Έδρα (Επιλογές)
  • 25% G.F. PTFE

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

PRODUCT FEATURES

Monoblock, Welded body, Full bore

Blowout-proof stem

Non-removable antistatic devices

Cavity pressure balancing hole

Live Loaded Packing

STANDARDS

PED

Quality Standard MSS SP 55

All wetted component materials meet NACE MR0175 / ISO15156 & NACE MR0103 / ISO17945

Fire-Safe API 607, ISO 10497, API 6FA

Fugitive Emissions : ISO 15848 / TA-LUFT

ATEX

INDUSTRIES

Oil & Gas

Chemical & Petrochemical

Pulp & Paper

Energy & Renewable

Food & Pharma

Marine

Mining

Waste treatment

Special fluids transport

Certificates

Fire Safe API 607, ISO 10497 / API 6FA

PED 2014/68/EU - CE marking

ATEX 2014/34/EU– (II2GD)

Russian Federation Certificate TRCU 10, TRCU 12, TRCU 32

Food processing and pharmaceutical industry FDA, USP CLASS VI COMPLIANCE (CE 1935/2004)

Safety Integrity Level (SIL) LEVEL 3 IEC 61508

CRN (Canadian Registration Number)

Fugitive Emissions ISO 15848 TA LUFT (VDI 2440)
