Αυτόματο εξυδατωτικό ARI τύπος BR665

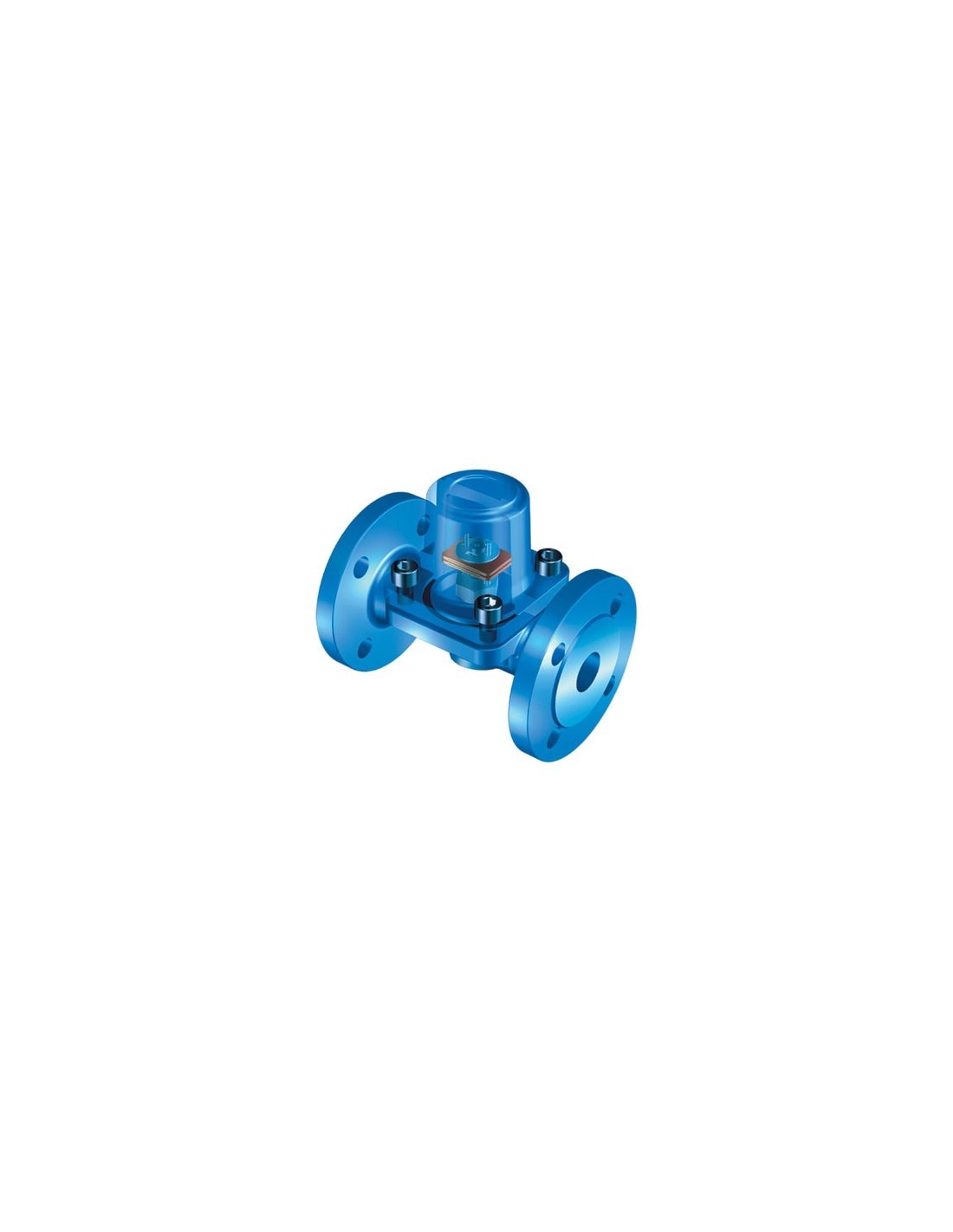

Αυτόματο εξυδατωτικό ARI CONA 665

Το ARI CONA 665 είναι αυτόματος εκκενωτής υγρών για απομάκρυνση συμπυκνωμάτων από γραμμές ατμού κατά την εκκίνηση και τη διακοπή λειτουργίας. Η λειτουργία βασίζεται σε ελατήριο και διμεταλλικό ελεγκτή· σε αποπιεσμένο δίκτυο παραμένει ανοικτό και κλείνει όταν επιτευχθεί η ρυθμισμένη διαφορική πίεση, εργοστασιακά ≥1,5 bar.

Τεχνικά χαρακτηριστικά

• Ονομαστικές διάμετροι: DN15–DN25 / 1/2"–1"
• Εκδόσεις πίεσης: PN16 και PN40
• Υλικά σώματος: EN-JL1040 / EN-GJL-250 για PN16, 1.0460 / P250GH για PN40
• Συνδέσεις: φλάντζες EN 1092, σπείρωμα Rp ή NPT, socket weld, butt weld, λυόμενα συγκολλητά άκρα
• Θερμοκρασιακά όρια: έως 300°C στην PN16 και έως 450°C στην PN40, ανάλογα με πίεση λειτουργίας
• Ρύθμιση πίεσης κλεισίματος: 0,5–2 bar κατόπιν επιλογής

Εφαρμογές

Χρησιμοποιείται σε:

• γραμμές ατμού με ανάγκη αποστράγγισης κατά την εκκίνηση,
• συλλέκτες και χαμηλά σημεία σωληνώσεων,
• βιομηχανικά λεβητοστάσια,
• εγκαταστάσεις διεργασιών με περιοδική λειτουργία,
• δίκτυα όπου η παραμένουσα υγρασία μπορεί να προκαλέσει υδραυλικά πλήγματα.

Κατάλληλα μέσα: συμπυκνώματα ατμού και συμβατά θερμά υγρά. Για διαβρωτικά ή λειαντικά μέσα απαιτείται έλεγχος συμβατότητας υλικών.

Επιλογή τύπου

Η επιλογή γίνεται με βάση:

• πίεση κλεισίματος,
• DN και PN,
• τύπο σύνδεσης,
• υλικό σώματος,
• σημείο εγκατάστασης και διαθέσιμη διαφορική πίεση.

Η PN16 καλύπτει τυπικές εφαρμογές χαμηλότερης πίεσης με χυτοσίδηρο. Η PN40 με σφυρήλατο χάλυβα επιλέγεται για υψηλότερες πιέσεις και θερμοκρασίες.

Συντήρηση και διαρροές

Πριν την εκκίνηση πρέπει να ελέγχονται υλικό, πίεση, θερμοκρασία και φορά ροής. Υπολείμματα συγκόλλησης ή ξένα σώματα στην έδρα μπορούν να οδηγήσουν σε εσωτερική διαρροή. Η συντήρηση περιλαμβάνει καθαρισμό ή αντικατάσταση του διμεταλλικού ελεγκτή και έλεγχο στεγανών επιφανειών.

FAQ

Απαιτεί εξωτερικό ενεργοποιητή;
Όχι. Είναι αυτοενεργούμενο εξάρτημα με μηχανική/θερμική λειτουργία.

Μπορεί να τοποθετηθεί οριζόντια ή κατακόρυφα;
Ναι, με τήρηση της φοράς ροής που φέρει το σώμα της βαλβίδας.
