Σφαιρικός κρουνός 4G Ghidini ασηπτικός κατά DIN 11864-3 REIHE A/B/C_BKS FORM A MALE τύπος 100169

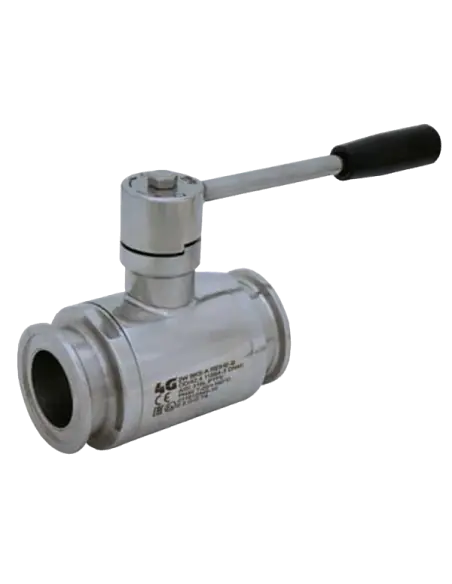

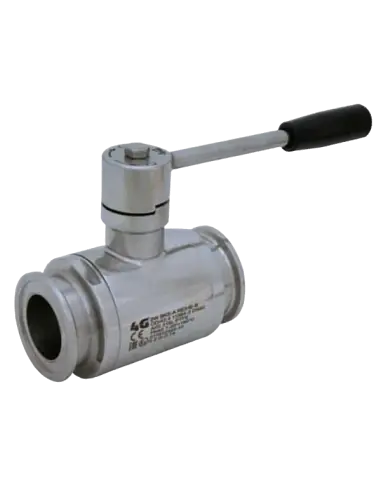

Ασηπτικός σφαιρικός κρουνός 4G Ghidini 100169

Δίοδη βάνα σφαίρας για ασηπτικές γραμμές διεργασίας, με αρσενική σύνδεση BKS Form A κατά DIN 11864-3 Reihe A/B/C. Η έκδοση 100169 χρησιμοποιείται σε γραμμές όπου το αντίστοιχο σημείο σύνδεσης είναι NKS/CNKS και απαιτείται αποσπώμενη ασηπτική σύνδεση με ελεγχόμενη συμπίεση παρεμβύσματος.

Συνδέσεις ανά σειρά σωλήνα

  • Reihe A: για σωλήνα DIN 11866-A / DIN 11850 Reihe 2
  • Reihe B: για σωλήνα DIN 11866-B / ISO 1127
  • Reihe C: για σωλήνα DIN 11866-C / ASTM A-270

Η επιλογή Reihe πρέπει να γίνεται από την πραγματική σωλήνωση και όχι μόνο από το DN, επειδή αλλάζουν οι διαστάσεις σωλήνα και η γεωμετρία της ασηπτικής σύνδεσης.

Τεχνικά δεδομένα

  • Υλικό: AISI 316L / 1.4404
  • Χειρισμός: ανοξείδωτος μοχλός
  • Ροή: πλήρης ή μειωμένη διέλευση
  • Διαστάσεις: DN10–DN100, με DN10–DN80 για τη σειρά όπου προβλέπεται μικρότερο εύρος
  • Έδρες: modified virgin PTFE
  • Θερμοκρασία λειτουργίας: -20°C έως +170°C
  • Εξωτερικό φινίρισμα: polished
  • Πίεση επιλογής σελίδας: PN25, PN40, PN64, PN100

Στεγανοποιήσεις και συμβατότητα

Η βασική έκδοση με modified virgin PTFE είναι κατάλληλη για νερό διεργασίας, τρόφιμα, ποτά, καλλυντικά και φαρμακευτικά υγρά, εφόσον υπάρχει συμβατότητα με AISI 316L και PTFE. Εναλλακτικά διατίθενται PTFE με glass έως +170°C, PTFE με carbographite έως +180°C, PTFE με inox έως +200°C και UHMW polyethylene έως +80°C.

Επιλογές πιστοποίησης

Κατόπιν ζήτησης προβλέπεται αντιστατική διάταξη ATEX II 2G Ex h IIC T4 Gb και II 2D Ex h IIIC T135°C Db, καθώς και συμμόρφωση M.O.C.A. CE 1935/2004 για επαφή με τρόφιμα.

FAQ

Πότε επιλέγεται η 100169;
Όταν απαιτείται αρσενική ασηπτική σύνδεση BKS Form A κατά DIN 11864-3.

Είναι βάνα ρύθμισης;
Όχι ως κύρια χρήση. Προορίζεται για on/off απομόνωση σε ασηπτική γραμμή.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Aceptik
Υλικό Κατασκευής (Επιλογές)
  • 1.4404
Ονομαστική Πίεση (Επιλογές)
  • PN 25
  • PN 40
  • PN 64
  • PN 100
Έδρα (Επιλογές)
  • PTFE Virgin (Modified)

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

TWO-way ball valve

Drive: Inox lever

Connection:

  • ASEPTIK normative DIN 11864-3 REIHE A, BKS Form A. For TUBE according to normative DIN 11866-A (DIN 11850 REIHE 2)
  • ASEPTIK normative DIN 11864-3 REIHE B, BKS Form A. For TUBE according to normative DIN 11866-B (ISO 1127)
  • ASEPTIK normative DIN 11864-3 REIHE C, BKS Form A. For TUBE according to normative DIN 11866-C (ASTM A-270)

Flow: Full and reduced

Material: Aisi 316L (1.4404)

Measure:

  • from DN10 to DN100
  • from DN10 to DN80

Seals: Modified Virgin P.T.F.E.

Operating temperature: -20°C +170°C

Outer finish: Polished

On request:

Antistatic device ATEX:

II 2G Ex h IIC T4 Gb

II 2D Ex h IIIC T135°C Db

M.O.C.A. CE 1935/2004

• Seals made of:

PTFE with glass -20°C+170°C

PTFE with carbographite -20°C+180°C

PTFE with inox -20°C+200°C

UHMW High-molecular weight polyethylene -20°C+80°C
