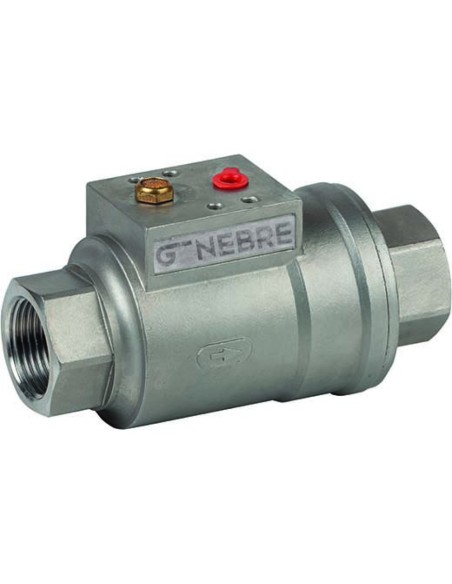

Αυτόματη βαλβίδα On/Off Genebre τύπος 5062

Αυτόματη βαλβίδα On/Off Genebre Type 5062

Η Genebre 5062 είναι πνευματική βαλβίδα ευθείας ροής με αξονικό κλείστρο, πλήρη διατομή και ενεργοποίηση με έμβολο. Η βασική διαμόρφωση είναι Normally Closed / NC με επαναφορά ελατηρίου, ενώ μπορεί να μετατραπεί σε Normally Open / NO με αλλαγή θέσης ελατηρίου και παροχής αέρα.

Τεχνικά χαρακτηριστικά

• Συνδέσεις: G3/8" έως G2".
• Σπείρωμα: ISO 228/1.
• Μέγιστη πίεση ρευστού: PN16.
• Θερμοκρασία λειτουργίας: -20°C έως +150°C.
• Σώμα: CF8 / AISI 304.
• Έδρα και δακτύλιοι: EPDM.
• Kv: 3,2 έως 55 m³/h.
• Στεγανότητα κενού: έως 740 mm Hg.

Κατάλληλα ρευστά

Η 5062 προορίζεται για ζεστό νερό και ατμό χαμηλής πίεσης, με όριο ατμού έως 5 bar. Δεν είναι κατάλληλη για λάδια, γράσα, καύσιμα ή ρευστά μη συμβατά με EPDM και ανοξείδωτο AISI 304.

Πνευματική σύνδεση

Η σύνδεση αέρα είναι κατά NAMUR VDI/VDE 3845, G1/8". Η πίεση αέρα ελέγχου είναι 4–8 bar. Το μέσο ενεργοποίησης πρέπει να είναι καθαρός και ξηρός αέρας, λιπαινόμενος αέρας ή αδρανές μη διαβρωτικό αέριο.

Εγκατάσταση και επιλογή

Η βαλβίδα έχει μία επιτρεπτή φορά εγκατάστασης, σύμφωνα με το βέλος στο σώμα. Η γραμμή πρέπει να είναι καθαρή από ρινίσματα, υπολείμματα συγκόλλησης και στερεά. Η βαλβίδα δεν πρέπει να παραλαμβάνει φορτία σωληνώσεων· απαιτείται σωστή ευθυγράμμιση και συνιστάται φίλτρο ανάντη.

Τυπικές εφαρμογές

• απομόνωση ζεστού νερού διεργασίας,
• ατμός χαμηλής πίεσης έως 5 bar,
• γραμμές πλήρωσης ή εκκένωσης,
• βοηθητικά κυκλώματα σε skids,
• on/off αυτοματισμοί με fail-close λογική.

FAQ

Πότε επιλέγεται η 5062 αντί της 5060;
Όταν απαιτείται ευθείας ροής, πλήρους διατομής βαλβίδα με EPDM και σώμα AISI 304, αντί γωνιακής έδρας με PTFE.

Υπάρχει έκδοση NPT;
Ναι, η αντίστοιχη έκδοση αναφέρεται ως 5062N.
