Αυτόματη βαλβίδα On/Off Genebre τύπος 5060

Name: Αυτόματη βαλβίδα On/Off Genebre τύπος 5060
Brand: Genebre
SKU: Actuated on/off valve type 5060 | Genebre

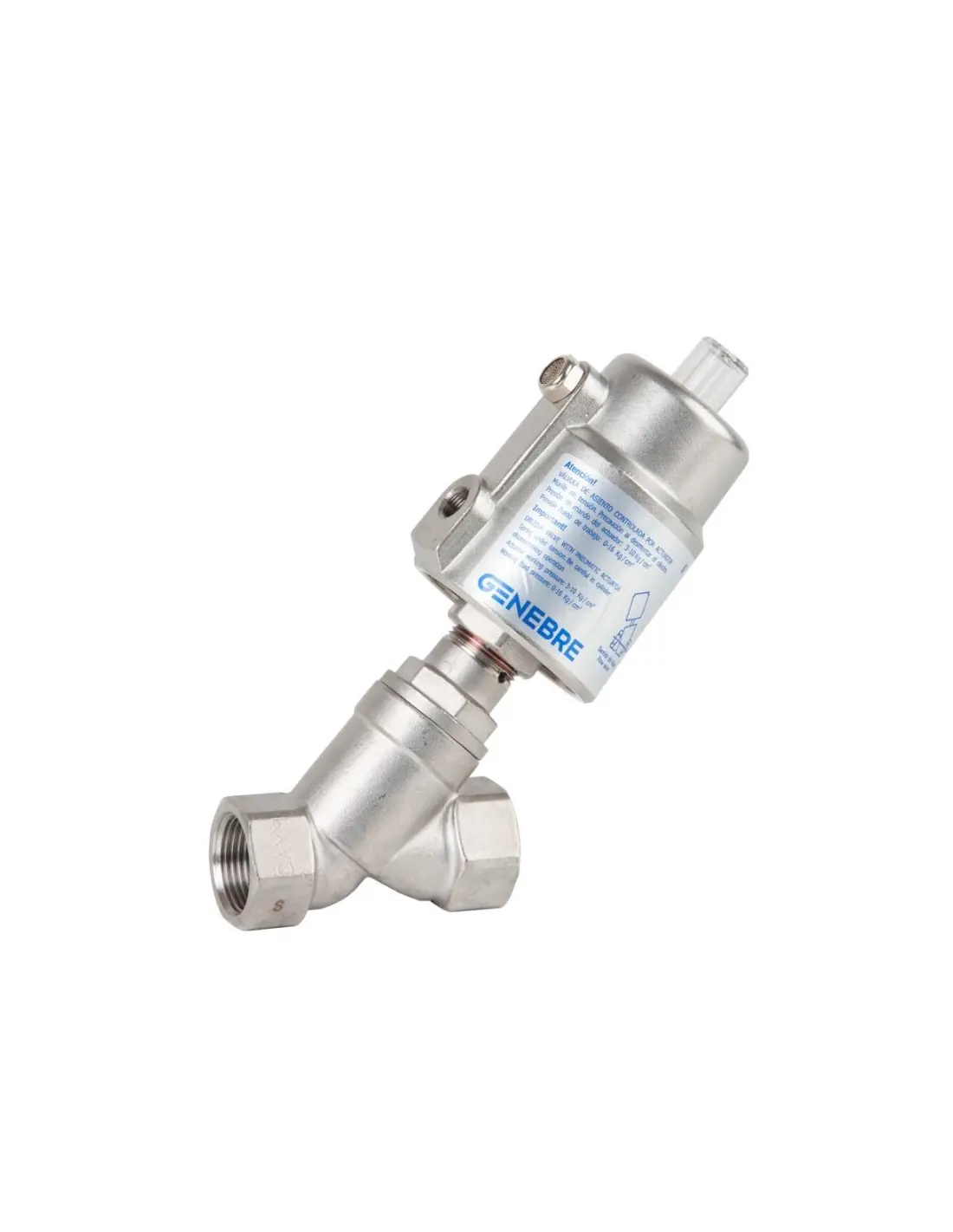

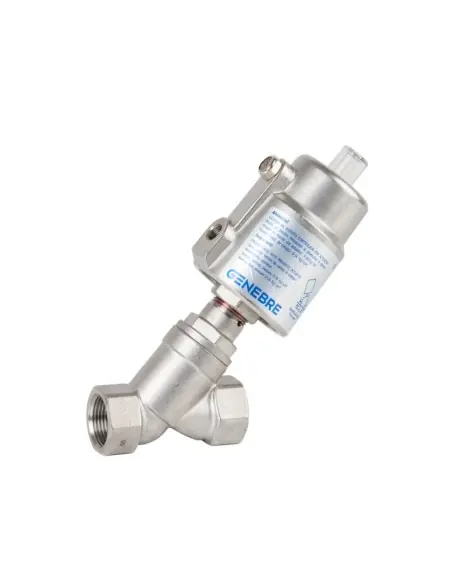

Αυτόματη βαλβίδα On/Off Genebre Type 5060

Η Genebre 5060 είναι πνευματική βαλβίδα γωνιακής έδρας με ενεργοποιητή απλής ενέργειας και επαναφορά ελατηρίου. Η βασική διάταξη είναι Normal Closed (NC), δηλαδή η βαλβίδα κλείνει σε απώλεια αέρα ελέγχου. Χρησιμοποιείται για on/off απομόνωση και όχι για αναλογική ρύθμιση παροχής.

Τεχνικά χαρακτηριστικά

DN15–DN50, συνδέσεις 1/2" έως 2".
PN16, μέγιστη πίεση λειτουργίας 16 bar.
Σώμα ανοξείδωτο 1.4408 / CF8M.
Έδρα PTFE.
Σπειρώματα κατά ISO 228/1, με διαθέσιμη έκδοση NPT ως 5060N.
Θερμοκρασία λειτουργίας: -10°C έως +180°C.
Μέγιστο ιξώδες ρευστού: 600 mm²/s.

Υδραυλική επιλογή

Οι τιμές Kv κυμαίνονται από 4,7 m³/h στο DN15 έως 52,8 m³/h στο DN50. Για DN15–DN40 αναφέρεται διαφορική πίεση έως 16 bar, ενώ στο DN50 το τεχνικό φύλλο δίνει μέγιστη ΔP 9 bar. Η επιλογή δεν πρέπει να γίνεται μόνο από το σπείρωμα, αλλά από DN, Kv, ΔP και διαθέσιμη πίεση αέρα.

Πνευματικός ενεργοποιητής

Ο ενεργοποιητής λειτουργεί με αέρα ελέγχου 3–8 bar. Η είσοδος αέρα είναι G 1/8" και ο αέρας πρέπει να είναι καθαρός και ξηρός. Η ελάχιστη πίεση ελέγχου αυξάνεται με το μέγεθος και τη ΔP, από περίπου 3,5 bar στο DN15 έως 7 bar στο DN50.

Εφαρμογές

Κατάλληλη για νερό διεργασίας, αέρα, ουδέτερα υγρά και συμβατά αέρια, εφόσον υπάρχει χημική συμβατότητα με ανοξείδωτο 1.4408 και PTFE. Τυπικές χρήσεις είναι skids, βοηθητικά δίκτυα, γραμμές πλήρωσης/εκκένωσης, bypass και αυτοματισμοί με συχνό άνοιγμα-κλείσιμο.

Εγκατάσταση και συντήρηση

Η φορά ροής πρέπει να ακολουθεί το βέλος στο σώμα. Συνιστάται οριζόντια εγκατάσταση με τον ενεργοποιητή προς τα πάνω, ευθυγράμμιση σωληνώσεων και χρήση φίλτρου πριν τη βαλβίδα. Διαρροή από την πλευρική οπή ένδειξης σημαίνει πιθανή αστοχία στεγανοποίησης άξονα και απαιτεί αντικατάσταση gasket set.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Υλικό Κατασκευής (Επιλογές)

1.4408

Ονομαστική Πίεση (Επιλογές)

PN 16

Πρότυπο (Επιλογές)

Γωνιακής Ροής

Έδρα (Επιλογές)

PTFE

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Also available in NPT thread ISO 228-1 (5060N).

Gas threaded ends, PN-16. Constr.: stainless steel AISI 316 investment casting. Actuator seal: NBR. Working temp. range: -10ºC +180ºC. Pressure control actuator: 3-10 kg/cm2.

Reference: 5060

Reference	Size	Minimum purchase unit	Weight (Kg)	Box / carton
5060 04	SLANTED SEAT VALVE 1/2" + SPRING RETURN ACTUATOR	1	0.973	1/13
5060 05	SLANTED SEAT VALVE 3/4" + SPRING RETURN ACTUATOR	1	1.078	1/13
5060 06	SLANTED SEAT VALVE 1" +SPRING RETURN ACTUATOR	1	1.32	1/12
5060 07	SLANTED SEAT VALVE 1 1/4" +SPRING RETURN ACTUATOR	1	2.359	1/8
5060 08	SLANTED SEAT VALVE 1 1/2" +SPRING RETURN ACTUATOR	1	2.573	1/8
5060 09	SLANTED SEAT VALVE 2" +SPRING RETURN ACTUATOR	1	3.384	1/6

Πιστοποιήσεις

GENEBRE, S.A. has implemented a quality management system to control the designing and manufacturing of fluid control valves, as well as the distribution of home and public taps.

This system complies with the requirements of the current international UNE-EN-ISO 9001:2015, certified by the prestigious German certification organization TÜV Rheinland.

In 2000, GENEBRE began to comply with the European Business Excellence Model, more commonly known as the EFQM. As a result, in 2003, the Catalan Regional Government awarded us with the Quality Award. This new system enables us to ensure the quality of GENEBRE's products and also to offer added value to our clients.

In 2012, we obtained the certification for the Environmental Management System. This system is certified according to the UNE-EN-ISO 14001:2015, also by TÜV Rheinland. GENEBRE QUALITY AND ENVIRONMENTAL POLICY

	AENOR - Homologación y Marcado N de AENOR para la línea de válvulas de gas.
	OLIVER RODÉS Water Quality - Certificados de agua potable, confirmando el cumplimiento de los criterios sanitarios de la calidad del agua para el conusmo humano RD 140/2003 de 07 de febrero (legislación española) y Directiva (UE) 2020/2184 del Parlamento Europeo y del Consejo de 16 de diciembre de 2020, relativa a la calidad de las aguas destinadas al consumo humano por el Laboratorio Oliver Rodés.
	HOMOLOGACIÓN CE - Homologación CE y otras específicas para mercados como Bielorrusia, Chile, Polonia, Rusia, Ucrania, Singapur y Arabia Saudí.
	NORMA UNE-EN-ISO 9001 - Este sistema está certificado de acuerdo a la norma UNE-EN-ISO 9001: 2015, por parte del prestigioso organismo certificador alemán TÜV Rheinland..
