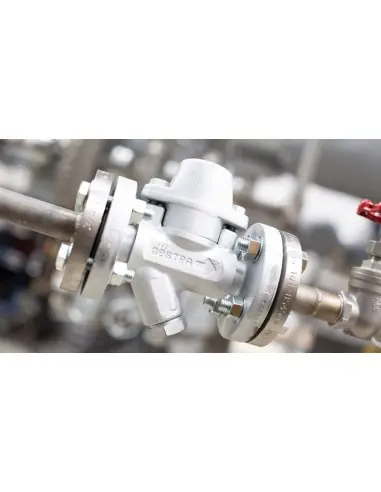

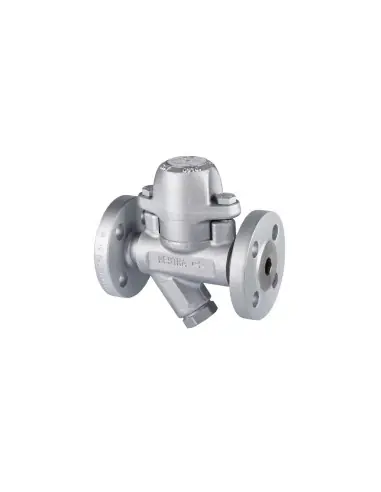

Ατμοπαγίδα θερμοστατική διμεταλλικών ελασμάτων Gestra τύπος BK

GESTRA BK – διμεταλλική θερμοστατική ατμοπαγίδα

Η σειρά GESTRA BK είναι θερμοστατική/θερμοδυναμική ατμοπαγίδα με ρυθμιστή Thermovit από διμεταλλικά ελάσματα και βαθμιδωτό ακροφύσιο. Στην εκκίνηση παραμένει ανοικτή για εκκένωση αέρα και ψυχρού συμπυκνώματος. Με αύξηση θερμοκρασίας, τα ελάσματα μετακινούν το ακροφύσιο προς την έδρα και το κλείσιμο γίνεται λίγο κάτω από τη θερμοκρασία κορεσμού.

Εκδόσεις και όρια λειτουργίας

• BK 45 / BK 45-U / BK 45-LT / BK 46: PN40, DN15–DN25. BK45 με Δp έως 22 bar, BK46 με Δp έως 32 bar. Θερμοκρασιακό όριο σώματος έως 420 °C για BK45 και έως 450 °C για BK46, ανά σύνδεση και υλικό.
• BK 15: PN40 / Class 300, DN40–DN50, ρυθμιζόμενος Thermovit από το εξωτερικό, Δp έως 22 bar.
• BK 27N: PN40/PN63, DN40–DN50, σώμα 16Mo3, Δp έως 40 ή 45 bar.
• BK 37 / BK 28 / BK 29: PN63 / PN100 / PN160, DN15–DN25, με Δp 45 / 85 / 110 bar αντίστοιχα.

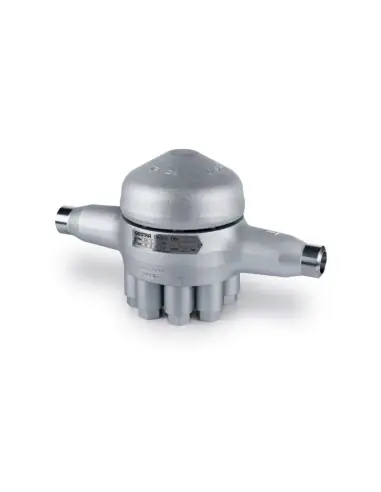

• BK 212: έκδοση υψηλής πίεσης DN15–DN25, Δp έως 275 bar, με ειδικά κράματα για θερμοκρασίες έως 650 °C ανά τύπο.

Συνδέσεις και υλικά

Διατίθενται φλάντζες EN 1092-1 και ASME B16.5, σπειρώματα G ή NPT, socket weld κατά EN 12760 / ASME B16.11 και butt weld κατά EN 12627 / ASME B16.25. Τα εσωτερικά μέρη είναι ανοξείδωτα, με παρεμβύσματα γραφίτη/CrNi στις βασικές εκδόσεις.

Τυπικές εφαρμογές

• αποστράγγιση κορεσμένων και υπέρθερμων ατμογραμμών,
• steam tracing,
• θερμικός εξαερισμός ατμοδικτύων,
• σημεία με υδραυλικά πλήγματα,
• μονάδες υψηλής πίεσης και θερμοκρασίας.

Επιλογή

Η BK επιλέγεται όταν απαιτείται μεταλλικός θερμοστατικός ελεγκτής, αντοχή σε υπέρθερμο ατμό και ενσωματωμένη λειτουργία αντεπιστροφής. Για εναλλάκτες όπου δεν επιτρέπεται συσσώρευση συμπυκνώματος, εξετάζεται ατμοπαγίδα πλωτήρα.

FAQ

Ρυθμίζεται η υπόψυξη;
Σε αρκετές εκδόσεις η ρύθμιση γίνεται από το εργοστάσιο ή εξωτερικά, ανά τύπο.

Χρειάζεται φίλτρο;
Πολλές εκδόσεις έχουν ενσωματωμένο φίλτρο. Σε νέα δίκτυα ή μετά από συγκολλήσεις απαιτείται καθαρισμός γραμμής.
