Θερμοστατική βαλβίδα τρίοδη Clorius τύπος M3F

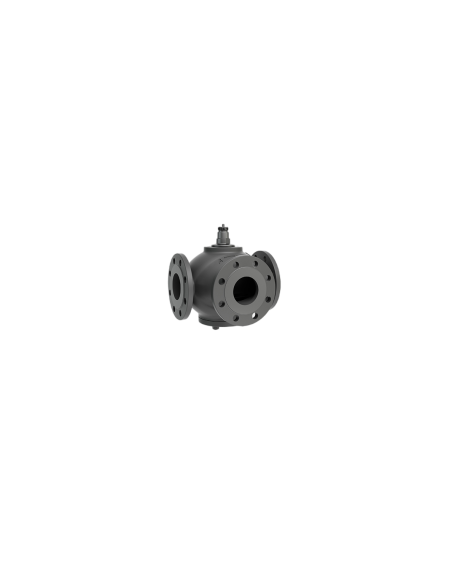

Clorius M3F – τρίοδη βαλβίδα ελέγχου cast iron

Η Clorius M3F είναι φλαντζωτή τρίοδη βαλβίδα ρύθμισης για ανάμιξη ή διαχωρισμό ροής σε ζεστό νερό, λιπαντικό λάδι και άλλα υγρά μέσα. Χρησιμοποιείται με θερμοστάτες Clorius ή ενεργοποιητές σε industrial process control, district heating, κεντρικές θερμάνσεις και ναυτιλιακά συστήματα.

Εκδόσεις σειράς

• M3F DN20–DN65: PN16, σώμα EN-GJS-400-15, φλάντζες EN 1092-2 PN16, έδρες/κώνος/άξονας από ανοξείδωτο χάλυβα.
• M3F DN80–DN150: PN10, σώμα EN-GJS-400-15, έδρες και κώνος από aluminium bronze CuAl10Fe5Ni5, άξονας ανοξείδωτος, O-ring NBR 90.
• M3F-I DN150: ανεστραμμένη διάταξη θυρών για συγκεκριμένες απαιτήσεις σωληνώσεων.

Υδραυλικά χαρακτηριστικά

Στα DN20–DN65 το Kvs είναι ίδιο σε μίξη και διαχωρισμό: DN20 6,3, DN25 10, DN32 16, DN40 25, DN50 38, DN65 63 m³/h. Η χαρακτηριστική είναι quadratic στη διαδρομή A–AB και σχεδόν γραμμική στη B–AB.

Στα DN80–DN150 η χαρακτηριστική είναι σχεδόν γραμμική. Kvs μίξης: 80 / 125 / 215 / 310 m³/h. Σε διαχωρισμό το Kvs μειώνεται σε 69 / 108 / 185 / 267 m³/h και η πτώση πίεσης αυξάνεται περίπου 35%, στοιχείο κρίσιμο για sizing αντλίας και authority βαλβίδας.

Λειτουργία θυρών

Η θύρα AB / 1 είναι η κοινή θύρα. Χωρίς ενεργοποιητή, η διαδρομή A–AB είναι ανοικτή και η B–AB κλειστή μέσω ελατηρίου. Με φόρτιση στον άξονα, η A–AB κλείνει και η B–AB ανοίγει. Με θερμοστάτη V ή κινητήρα κανονικής φοράς, η A κλείνει σε αύξηση θερμοκρασίας και η B ανοίγει.

Διαρροή και επιλογή

Η M3F έχει δύο εξισορροπημένες μονές έδρες, σύνδεση ενεργοποιητή G1B κατά ISO 228 και διαρροή ≤0,5% του Kvs κατά VDI/VDE 2174. Δεν χρησιμοποιείται ως αποφρακτική βαλβίδα στεγανής απομόνωσης. Η επιλογή γίνεται από Kvs, Δp, PN, θερμοκρασία, λειτουργία μίξης/διαχωρισμού και αποδεκτή εσωτερική διαρροή.
