Προστατευτικό πλέγμα για υαλοδείκτες Noris

Προστατευτικό πλέγμα Noris για υαλοδείκτες ροής

Το Noris protective fence είναι μηχανική προστασία γυάλινων πλακών σε υαλοδείκτες ροής και κυκλικούς υαλοδείκτες δεξαμενής. Δεν είναι αυτόνομος υαλοδείκτης ούτε όργανο μέτρησης· τοποθετείται ως εξωτερικό προστατευτικό εξάρτημα για περιορισμό ζημιών στο γυαλί από κρούση, εργαλεία, μεταλλικά αντικείμενα ή χειρισμούς κοντά στη γραμμή.

Συμβατότητα

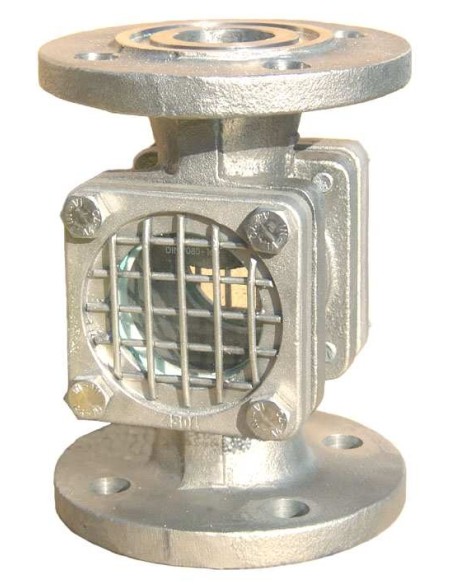

• Για sight flow indicators με φλαντζωτή σύνδεση
• Διαθέσιμο για Noris Bauform 880 έως Bauform 887

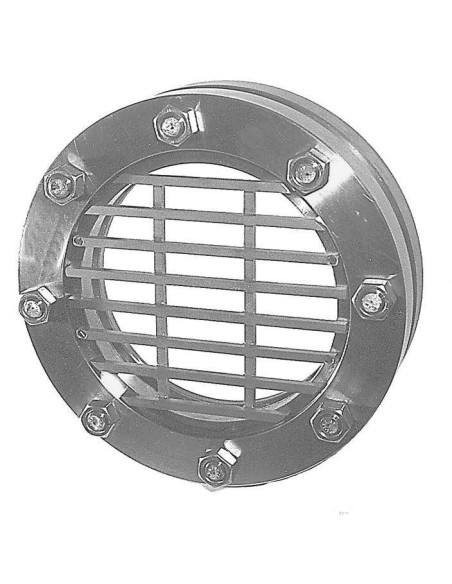

• Εφαρμογή και σε κυκλικό υαλοδείκτη κατά DIN 28120, Noris Bauform 120
• Κατασκευή κατόπιν συμφωνίας, με διαφορετικές γεωμετρίες πλέγματος
• Υλικά: ανοξείδωτος χάλυβας ή ανθρακούχος χάλυβας

Ρόλος στην εγκατάσταση

Το προστατευτικό πλέγμα μειώνει την πιθανότητα άμεσης μηχανικής καταπόνησης του γυαλιού, χωρίς να μεταβάλλει τη βασική πίεση, θερμοκρασία ή χημική συμβατότητα του υαλοδείκτη. Αυτά καθορίζονται από τον ίδιο τον υαλοδείκτη, τα παρεμβύσματα, το γυαλί και τις φλάντζες σύνδεσης.

Τυπικές εφαρμογές

• Γραμμές υγρών ή αερίων με οπτικό έλεγχο ροής
• Σημεία κοντά σε διαδρόμους συντήρησης ή περιοχές χειριστών
• Δίκτυα με κίνδυνο εξωτερικής κρούσης από εργαλεία ή φορητό εξοπλισμό
• Υαλοδείκτες σε αντλιοστάσια, φίλτρα, εναλλάκτες, skid μονάδες και γραμμές διεργασίας
• Δεξαμενές με κυκλικό υαλοδείκτη όπου απαιτείται εξωτερική προστασία γυαλιού

Κριτήρια επιλογής

Η επιλογή πρέπει να γίνεται με βάση τον τύπο υαλοδείκτη, DN, απόσταση κοχλίων, απαιτούμενο οπτικό πεδίο, υλικό περιβάλλοντος και πιθανότητα εξωτερικής κρούσης. Σε διαβρωτικό περιβάλλον ή εξωτερική εγκατάσταση προτιμάται ανοξείδωτη κατασκευή.

FAQ

Επηρεάζει την ορατότητα;
Μειώνει ελαφρά το ελεύθερο οπτικό πεδίο, αλλά προστατεύει το γυαλί από άμεση επαφή.

Αυξάνει την πίεση λειτουργίας του υαλοδείκτη;
Όχι. Είναι εξωτερικό μηχανικό προστατευτικό.

Χρειάζεται συντήρηση;
Ελέγχονται παραμορφώσεις, διάβρωση, χαλαροί κοχλίες και τυχόν επαφή του πλέγματος με το γυαλί.
