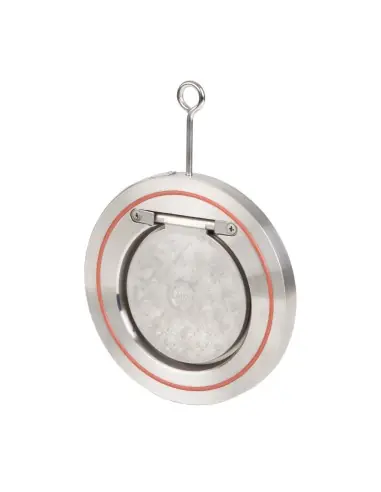

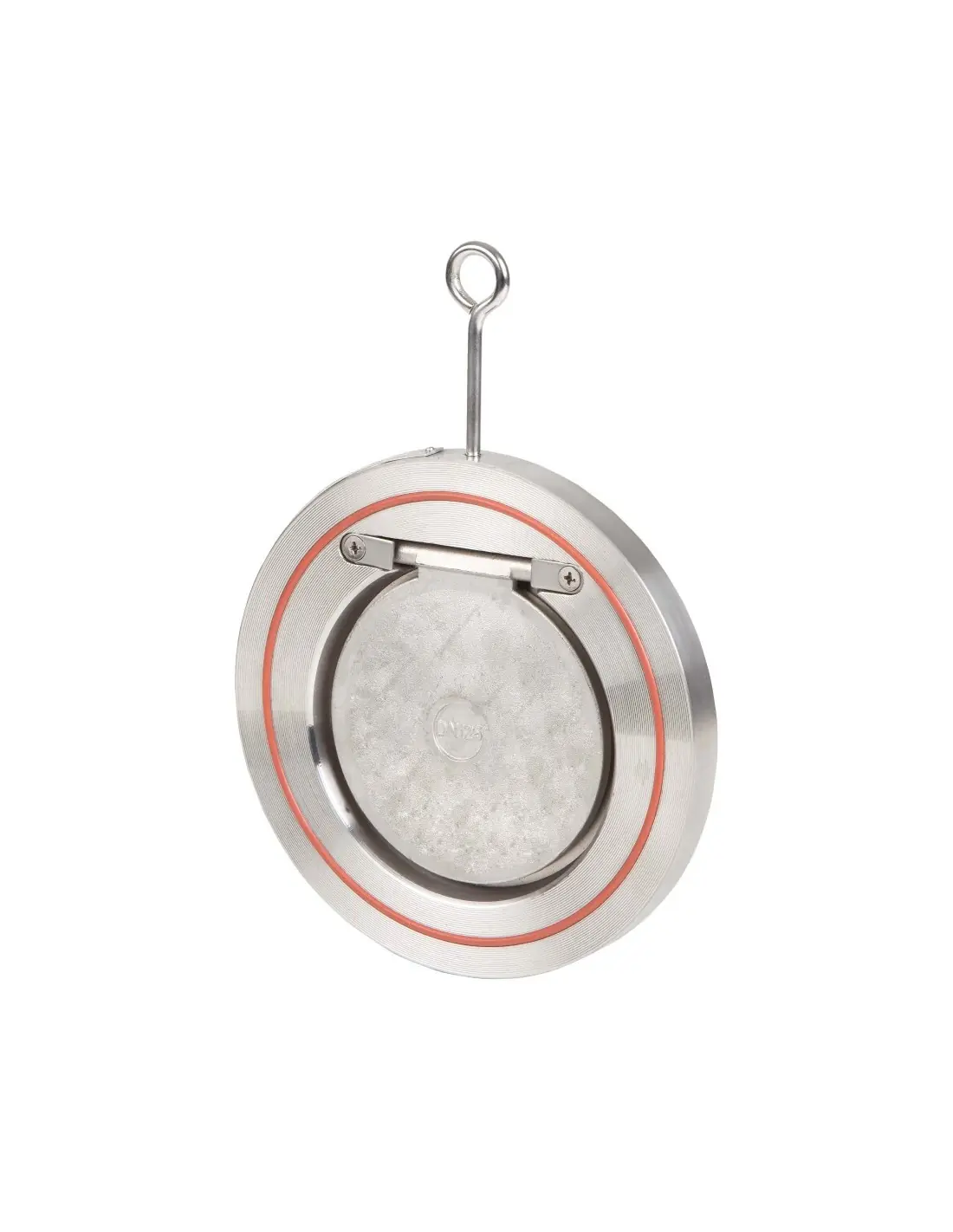

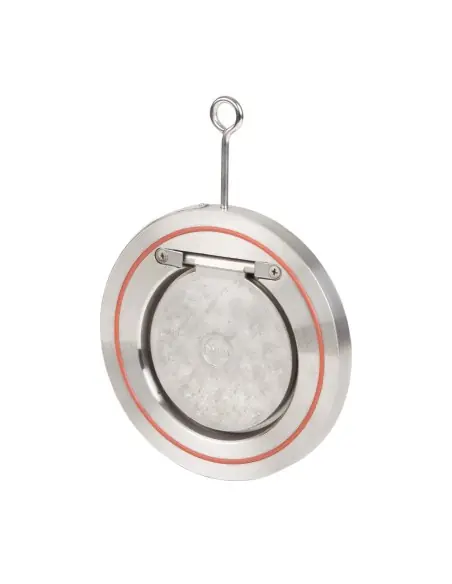

Genebre 2406 – wafer βαλβίδα αντεπιστροφής κλαπέ PN16

Η Genebre 2406 είναι βαλβίδα αντεπιστροφής απλού δίσκου τύπου wafer, για εγκατάσταση μεταξύ φλαντζών. Η λειτουργία γίνεται αυτόματα από τη διαφορική πίεση και τη φορά ροής, χωρίς ενεργοποιητή. Προορίζεται για αποτροπή ανάστροφης ροής σε γραμμές υγρών συμβατών με ανοξείδωτο CF8M και Viton/FKM.

Τεχνικά χαρακτηριστικά

Σώμα και δίσκος: ανοξείδωτο 1.4408 / CF8M
Εξωτερικά O-rings: FPM / Viton
Έδρα δίσκου: FPM / Viton
Κοχλίας άξονα και stop: AISI 316
Σύνδεση: μεταξύ φλαντζών EN 1092 PN10/16 και ANSI 150
Μέγιστη πίεση εργασίας: 16 bar
Θερμοκρασία λειτουργίας: -20°C έως +180°C
Μεγέθη: 1½" έως 12" / DN40–DN300

Υδραυλικά δεδομένα

Οι τιμές Kv κυμαίνονται από 11,5 m³/h στο 1½" έως 2720 m³/h στο 12". Η πίεση ανοίγματος είναι πρακτικά μηδενική σε οριζόντια ροή, ενώ σε κατακόρυφη ανοδική ροή αναφέρεται περίπου 6 mbar για DN40–DN150 και 9 mbar για DN200–DN300.

Εγκατάσταση

Η βαλβίδα τοποθετείται μόνο σε οριζόντια γραμμή ή σε κατακόρυφη γραμμή με ανοδική ροή. Δεν πρέπει να εγκαθίσταται μετά από αντλία, γωνία, μειωτήρα ή άλλη βαλβίδα χωρίς ευθύγραμμα τμήματα. Το εγχειρίδιο ζητά 10×DN ανάντη και 3×DN κατάντη για περιορισμό στροβιλισμών. Δεν επιτρέπεται συγκόλληση μετά την τοποθέτηση, λόγω κινδύνου υπερθέρμανσης και παραμόρφωσης της έδρας.

Εφαρμογές

Κατάλληλη για compact σωληνώσεις νερού, βοηθητικά βιομηχανικά κυκλώματα, skids και γραμμές με καθαρά υγρά ή συμβατά χημικά μέσα. Η επιλογή πρέπει να ελέγχει θερμοκρασία, πίεση, χημική συμβατότητα CF8M/FKM και επαρκή παροχή για σταθερή θέση του δίσκου.

FAQ

Χρειάζεται συντήρηση; Δεν απαιτεί λίπανση ή περιοδική συντήρηση, αλλά συνιστάται έλεγχος διαρροών και συνδέσεων.
Επισκευάζεται; Ναι, υπάρχουν διαθέσιμα ανταλλακτικά O-rings και έδρας, αλλά σε δυσπρόσιτες θέσεις μπορεί να προτιμηθεί αντικατάσταση.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Φλαντζωτή

Υλικό Κατασκευής (Επιλογές)

1.4408

Ονομαστική Πίεση (Επιλογές)

PN 16

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Technical Sheet

Περιγραφή

Body and disk in stainless steel AISI 316. O’ring: viton.

Mounting between flanges PN 10/16 - ANSI 150 lbs.

Reference: 2406

Reference	Size	Minimum purchase unit	Weight (Kg)	Box / carton
2406 08	WAFER TYPE DISK CHECK VALVE DIN PN-16 1"1/2	1	0.443	1/27
2406 09	WAFER TYPE DISK CHECK VALVE DIN PN-16 2"	1	0.796	1/28
2406 10	WAFER TYPE DISK CHECK VALVE DIN PN-16 2"1/2	1	1.074	1/18
2406 11	WAFER TYPE DISK CHECK VALVE DIN PN-16 3"	1	1.248	1/12
2406 12	WAFER TYPE DISK CHECK VALVE DIN PN-16 4"	1	2.3	1/10
2406 13	WAFER TYPE DISK CHECK VALVE DIN PN-16 5"	1	3.158	1/7
2406 14	WAFER TYPE DISK CHECK VALVE DIN PN-16 6"	1	4.533	1/5
2406 16	WAFER TYPE DISK CHECK VALVE DIN PN-16 8"	1	7.57	1/2
2406 18	WAFER TYPE DISK CHECK VALVE DIN PN-16 10"	1	12.713	1/2
2406 20	WAFER TYPE DISK CHECK VALVE DIN PN-16 12"	1	19.34	1/1
