Βαλβίδα αντεπιστροφής κλαπέ Mei τύπος CS

MEI CS – βαλβίδα αντεπιστροφής κλαπέ

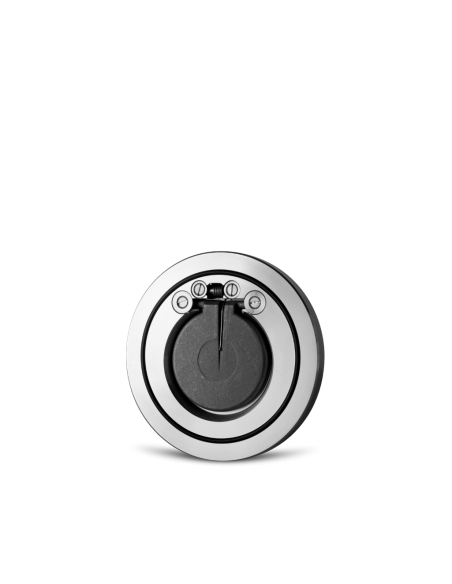

Η MEI CS είναι wafer βαλβίδα αντεπιστροφής κλαπέ, αυτοκεντραριζόμενης κατασκευής, για εγκατάσταση μεταξύ φλαντζών. Το κλαπέ ανοίγει από τη διαφορική πίεση της ροής και κλείνει όταν μειωθεί η παροχή ή εμφανιστεί ανάστροφη πίεση. Δεν χρησιμοποιεί ενεργοποιητή.

Τεχνικά χαρακτηριστικά

• Σειρά: DN32–DN350
• Σύνδεση: wafer / τύπου φέτας
• Φλάντζες: EN 1092-1 PN6, PN10, PN16, PN25 και ANSI 150 RF
• Υλικά σώματος: zinc plated carbon steel, AISI 316 stainless steel, aluminium bronze
• Έδρα: metal-to-metal ή μαλακή στεγάνωση NBR, EPDM, PTFE, FKM
• Ειδικές εκδόσεις κατόπιν ζήτησης: ANSI 300 έως ANSI 1500 RF/RTJ και PN40 έως PN250

Πίεση λειτουργίας

Οι βασικές πιέσεις λειτουργίας είναι PN6: 6 kg/cm², PN10: 10 kg/cm², PN16: 16 kg/cm², PN25: 25 kg/cm² και ANSI150: 20 kg/cm². Η επιλογή πρέπει να γίνεται με βάση πραγματική πίεση, θερμοκρασία, υλικό σώματος και υλικό έδρας, όχι μόνο από τη φλάντζα σύνδεσης.

Πίεση ανοίγματος και εγκατάσταση

Η ελάχιστη πίεση ανοίγματος εξαρτάται από τη θέση εγκατάστασης. Σε οριζόντια ροή, για DN32–DN150 είναι περίπου 13–23 mbar ανά γωνία ανοίγματος, ενώ για DN200–DN300 είναι περίπου 15–32 mbar. Σε κατακόρυφη ανοδική ροή αναφέρονται 26 mbar και 35 mbar αντίστοιχα. Η σειρά CS μπορεί επίσης να εγκατασταθεί σε κατακόρυφη σωλήνωση με καθοδική ροή, με ελάχιστη πίεση ανοίγματος περίπου 10 mbar.

Εφαρμογές

Κατάλληλη για βοηθητικά βιομηχανικά δίκτυα, νερό, αέρα, ψύξη, χημικά συμβατά υγρά και γραμμές όπου απαιτείται μικρό μήκος εγκατάστασης. Για διαβρωτικά μέσα ή θαλασσινό νερό πρέπει να ελέγχεται η συμβατότητα AISI 316 ή aluminium bronze με το ρευστό.

FAQ

Πότε επιλέγεται μαλακή έδρα;
Όταν απαιτείται χαμηλότερη διαρροή στην έδρα από τη μεταλλική στεγάνωση.

Τι χρειάζεται έλεγχο πριν την παραγγελία;
DN, PN/Class, υλικό σώματος, υλικό έδρας, θέση εγκατάστασης, παροχή και διαθέσιμη διαφορική πίεση.
