Φίλτρα Noris τύπος 155

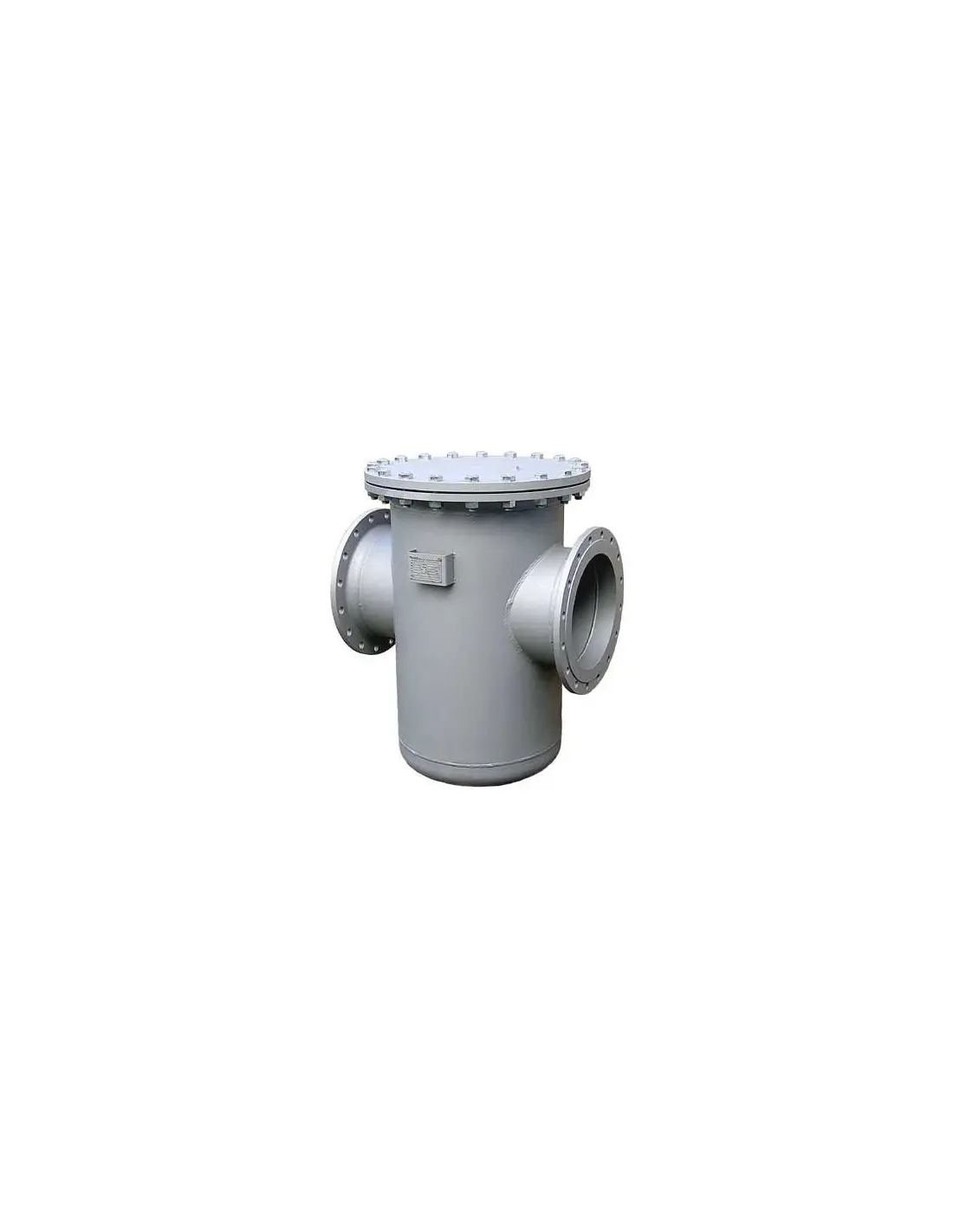

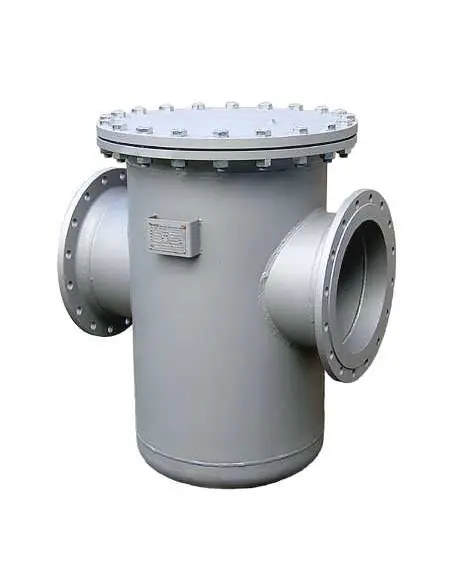

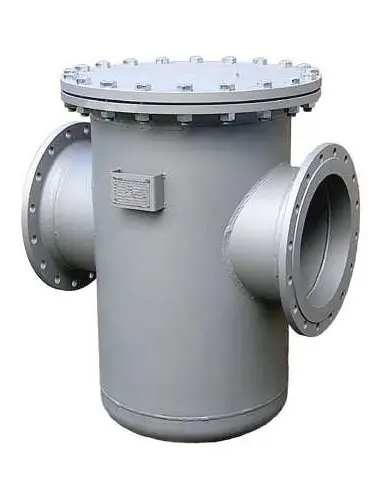

Φίλτρο δοχείου NORIS Bauform 155

Το NORIS Bauform 155 είναι φίλτρο δοχείου με επίπεδη σίτα και συγκολλητή κατασκευή. Τοποθετείται πριν από όργανα μέτρησης, βαλβίδες ελέγχου, αντλίες και ευαίσθητα συγκροτήματα διεργασίας, όταν απαιτείται συγκράτηση στερεών σωματιδίων με μεγαλύτερη επιφάνεια σίτας σε σχέση με μικρά φίλτρα γραμμής.

Συνθήκες λειτουργίας

• Πίεση λειτουργίας: 6 έως 40 bar.
• Διαστάσεις: DN50 έως DN400.
• Ανοικτή επιφάνεια σίτας: >1,5 × την ονομαστική διατομή.
• Εγκατάσταση: οριζόντια ή κατακόρυφη, με τήρηση φοράς ροής.
• Συνδέσεις: φλάντζες κατά DIN ή ANSI, ή άκρα για συγκόλληση butt weld.

Υλικά και στεγανοποίηση

Το σώμα διατίθεται σε WN 1.4571 ή χάλυβα. Η σίτα είναι WN 1.4571. Οι κοχλίες είναι A4-70 ή 5.6, τα περικόχλια A4-70 ή 5.2 και τα παρεμβύσματα Klingersil C-4400. Η επιλογή υλικού πρέπει να γίνεται με βάση ρευστό, θερμοκρασία, διάβρωση και piping specification.

Επιλογή σίτας και εφαρμογές

Η διάσταση mesh επιλέγεται ανάλογα με το μέγεθος των σωματιδίων που πρέπει να συγκρατηθούν και την επιτρεπόμενη διαφορική πίεση. Το τεχνικό φύλλο δίνει παράδειγμα παραγγελίας για DN150 PN16 με mesh 2,0 mm. Τυπικές εφαρμογές είναι γραμμές νερού διεργασίας, συμβατών βιομηχανικών υγρών, βοηθητικών δικτύων και κυκλωμάτων πριν από μετρητές ή control valves.

Διαφορά από Bauform 150

Το Bauform 155 είναι συγκολλητής κατασκευής με επίπεδη σίτα και διατίθεται σε μεγαλύτερες διαμέτρους έως DN400. Το Bauform 150 είναι φίλτρο καλαθιού με διαφορετική γεωμετρία σίτας και επιλογές παρακολούθησης διαφορικής πίεσης. Η επιλογή γίνεται με βάση DN, διαθέσιμο χώρο, φόρτιση ρύπων και διαδικασία καθαρισμού.

Πρόσθετες επιλογές

Διατίθεται έκδοση με υαλοδείκτη στο κάλυμμα για οπτικό έλεγχο του εσωτερικού χώρου. Δεν αναφέρονται ενεργοποιητές, πρότυπα δοκιμής ή πιστοποιήσεις στο διαθέσιμο τεχνικό φύλλο.

FAQ

Δέχεται actuator;
Όχι. Είναι παθητικό φίλτρο γραμμής.

Πότε επιλέγεται DN μεγάλο, π.χ. DN300–DN400;
Σε κύριες γραμμές με υψηλή παροχή, όπου η πτώση πίεσης και η επιφάνεια σίτας πρέπει να ελεγχθούν υπολογιστικά.

Τι ελέγχεται στη συντήρηση;
Καθαρότητα σίτας, κατάσταση παρεμβύσματος, διαρροή καλύμματος και αύξηση διαφορικής πίεσης.
