Κλαπέ μουράδας χαλύβδινο κατά JIS 5K Τύπος F3059
Χαλύβδινη storm valve ευθείας ροής JIS 5K F3059

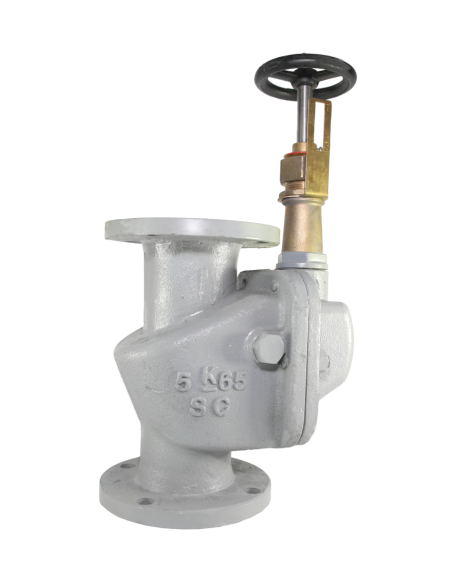

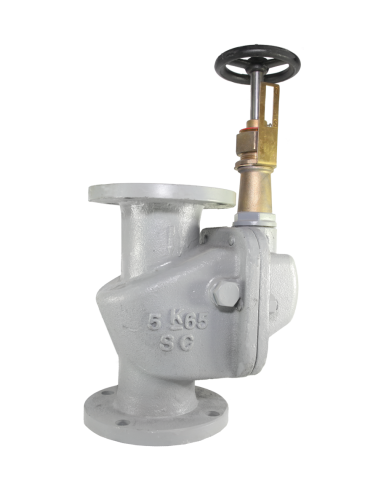

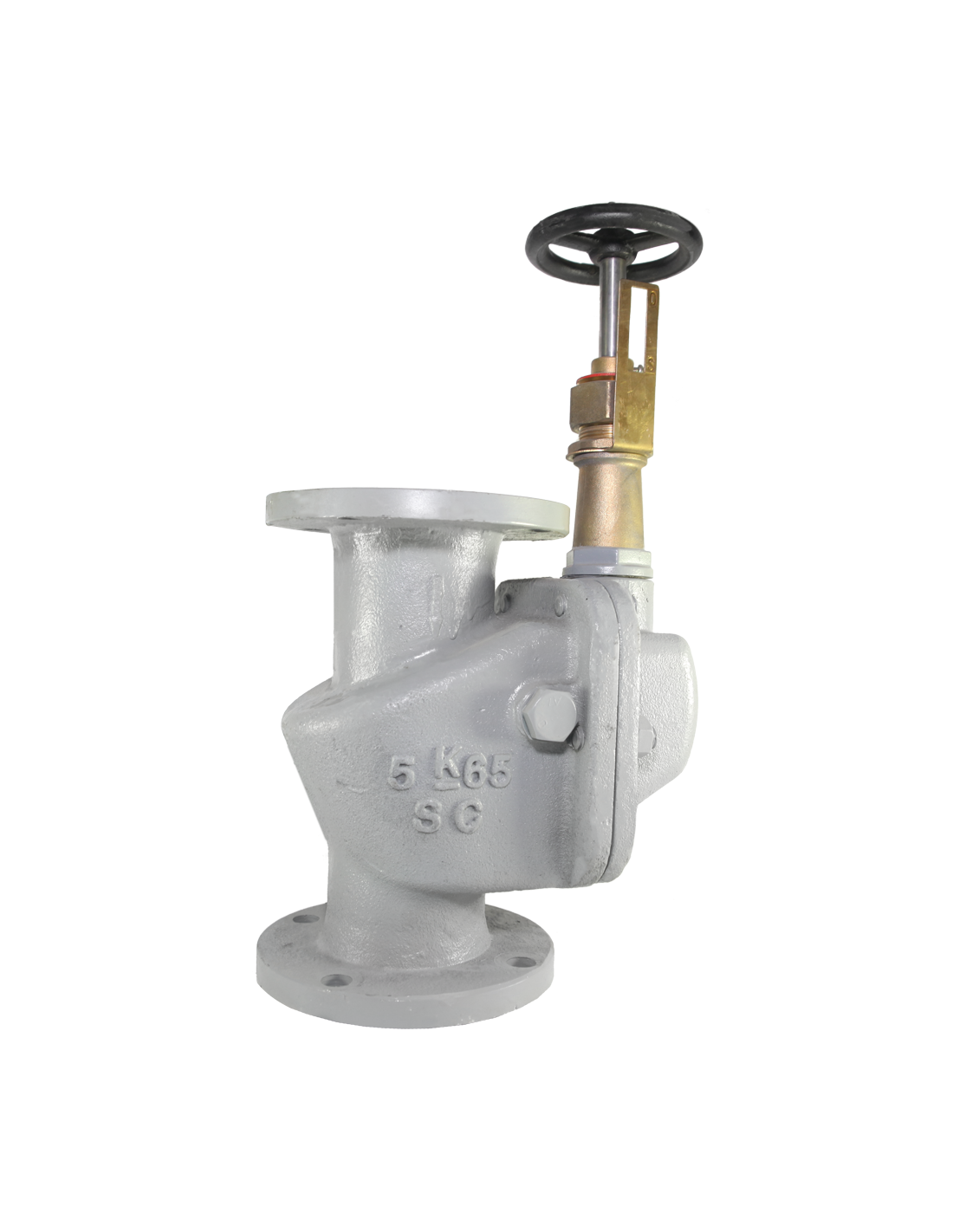

Η F3059 είναι φλαντζωτή storm valve / κλαπέ μουράδας ευθείας κατακόρυφης διάταξης, για αποχετευτικές ή εκκενωτικές γραμμές πλοίων που καταλήγουν στο κέλυφος. Η σελίδα προϊόντος την κατατάσσει ως Cast Steel, σύνδεση φλαντζωτή, κλάση JIS 5K και πρότυπο ευθείας ροής.
Πρότυπα και διαστασιολόγηση
- Σειρά: JIS F3059
- Φλάντζες: JIS B2220 – 5K
- Κατασκευή/δοκιμή: JIS F7400
- Διαθέσιμα DN: 50 έως 200
- Πίεση δοκιμής: 5,1 kgf/cm²
- Τύπος: straight / vertical storm valve με διάταξη χειροκίνητου κλεισίματος
Υλικά κατασκευής
- Σώμα: cast steel SC49
- Έδρα: NBR
- Δίσκος: bronze BC6
- Άξονας: stainless steel SUS403
Η έδρα NBR πρέπει να ελέγχεται ως προς τη θερμοκρασία, τη χημική σύσταση του μέσου και την παρουσία λαδιών ή χημικών. Για αντίστοιχα φύλλα F3059 αναφέρεται ενδεικτικό θερμοκρασιακό εύρος -10 °C έως 60 °C.
Λειτουργία και χρήση
Η βαλβίδα τοποθετείται σε γραμμές discharge με έξοδο προς τη θάλασσα, ώστε να περιορίζει την είσοδο θαλασσινού νερού στο δίκτυο κατά την έκθεση σε κύμα ή αντίθλιψη. Η χειροκίνητη διάταξη κλεισίματος χρησιμοποιείται όταν απαιτείται θετική απομόνωση της γραμμής, πέρα από την αυτόματη λειτουργία του δίσκου.
Τυπικές εφαρμογές
- sanitary discharge lines
- scupper και drain lines
- bilge discharge, εφόσον το επιτρέπει η προδιαγραφή
- overboard discharge σωληνώσεις
- ναυπηγικές εγκαταστάσεις με φλάντζες JIS 5K
Συντήρηση
Ο περιοδικός έλεγχος πρέπει να περιλαμβάνει καθαρότητα έδρας, κατάσταση NBR, ελεύθερη κίνηση δίσκου, λειτουργία χειροκίνητου κλεισίματος και διάβρωση στο cast steel σώμα. Για ταξινομημένες εφαρμογές πρέπει να επιβεβαιώνεται απαίτηση πιστοποιητικών 3.1/3.2 ή επιθεώρησης νηογνώμονα.
