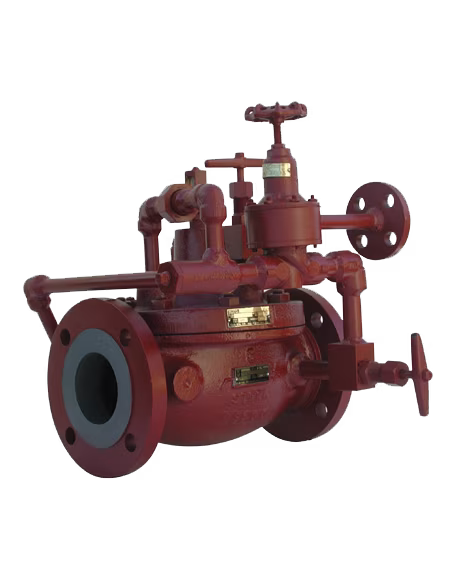

Η Cla-Val 50M-1 είναι βαλβίδα εκφόρτωσης για κυκλώματα lubricating oil σε συστήματα λίπανσης εδράνων στροβίλων πρόωσης, σε πλοία επιφανείας και υποβρύχια. Η καταχώριση αναφέρει εφαρμογή σε turbine bearings propulsion systems, διαθέσιμες διαστάσεις 2½” έως 8”, ευθεία ή γωνιακή διάταξη και φλαντζωτές συνδέσεις ASTM B16.5.
Η 50M-1 χρησιμοποιείται ως remote sensing lube oil unloading valve. Η απομακρυσμένη λήψη πίεσης επιτρέπει στη βαλβίδα να αντιδρά σε πίεση σημείου του κυκλώματος που δεν βρίσκεται απαραίτητα στο σώμα της βαλβίδας. Αυτό είναι κρίσιμο σε συστήματα λίπανσης όπου η πίεση στα έδρανα, στον συλλέκτη ή στην έξοδο αντλίας πρέπει να ελέγχεται με συγκεκριμένη λογική εκφόρτωσης.
Στο Cla-Val marine quick reference, η 50M-1 αναφέρεται ως Lube Oil Unloading Valve (Remote Sensing) για Lubricating System for Turbine Bearings, με ευθεία ή γωνιακή διάταξη και συνδέσεις Union MIL-F1183 ή φλαντζωτές ASTM B16.5.
Πριν την προμήθεια πρέπει να επιβεβαιώνονται:
Σε περιοδικό έλεγχο εξετάζονται η απόκριση της βαλβίδας σε μεταβολή πίεσης sensing line, η καθαρότητα pilot passages, η στεγανότητα έδρας, οι διαρροές από φλάντζες ή union συνδέσεις και η παρουσία ρύπων στο λάδι που μπορεί να επηρεάσει την υδραυλική λειτουργία.
Είναι απλή βαλβίδα απομόνωσης;
Όχι. Είναι βαλβίδα εκφόρτωσης πίεσης για κύκλωμα λαδιού λίπανσης.
Χρησιμοποιείται για καύσιμο;
Όχι ως τυπική εφαρμογή. Η 50M-1 αφορά lubricating oil systems.
Τι πρέπει να ελεγχθεί στο P&ID;
Η θέση της βαλβίδας, η γραμμή απομακρυσμένης λήψης πίεσης και η λειτουργική λογική unloading.
The Cla-Val Model 50M-1 is a Remote Sensing Lube Oil Unloading Valve used in the lubricating system for turbine bearings propulsion systems of surface vessels and submarines.
Available in sizes 2-1/2” through 8”, straight or angle patterns, flanged ASTM B16.5.
