Δείκτης ροής διπλής όψης Noris τύπος 885

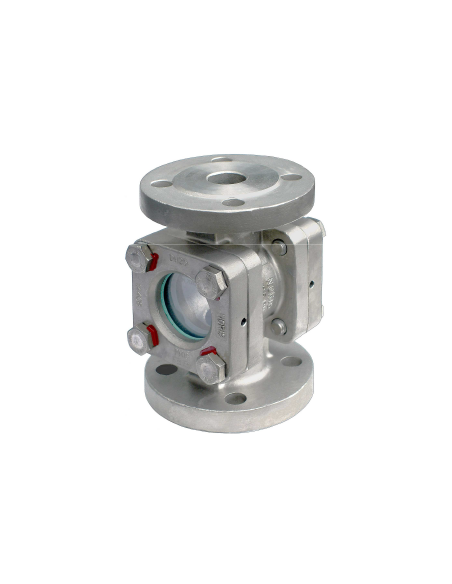

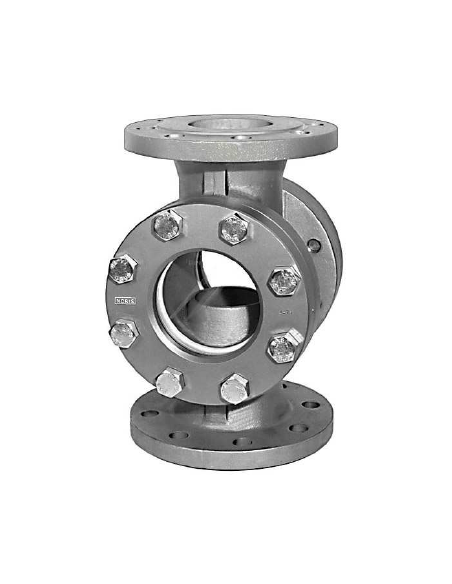

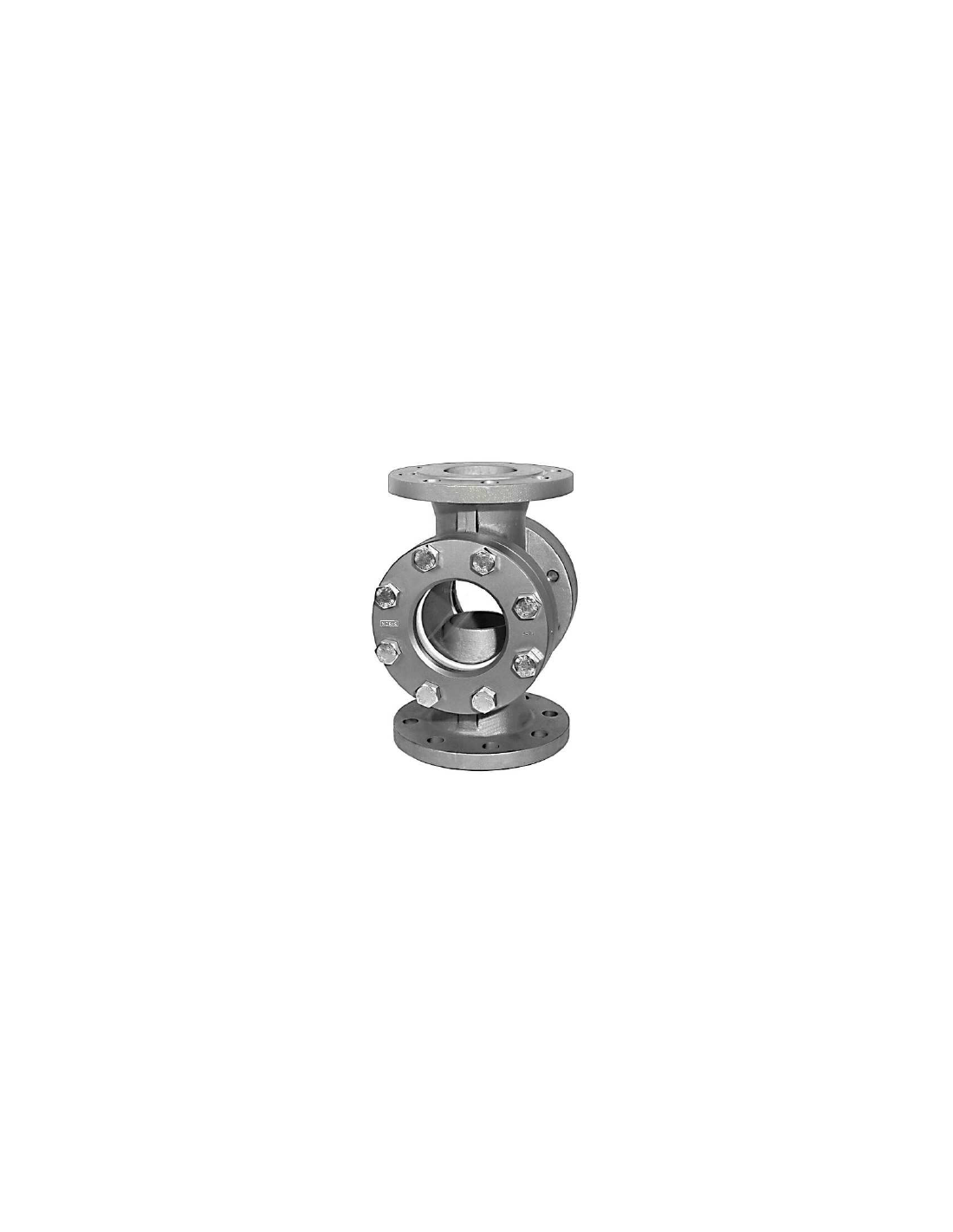

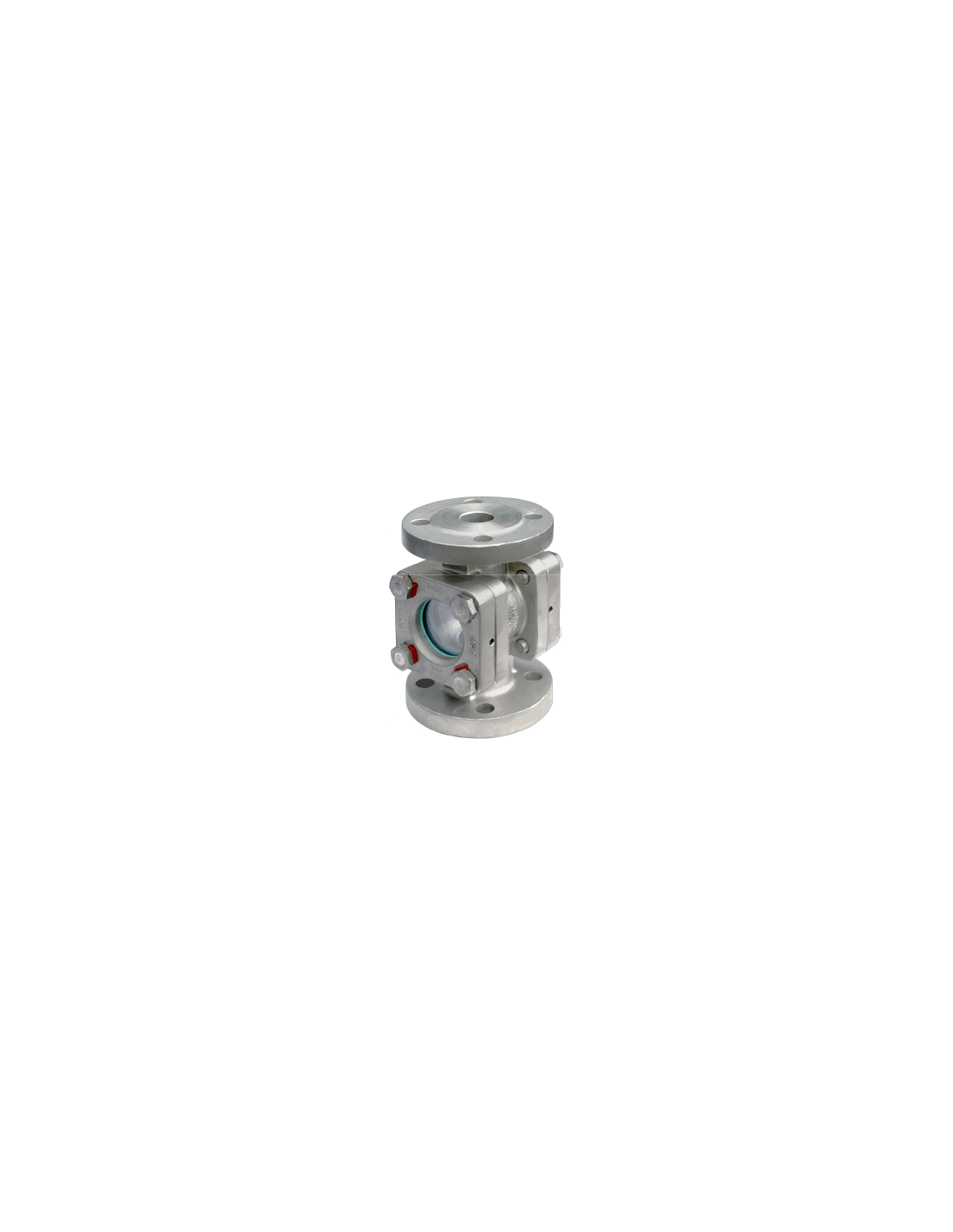

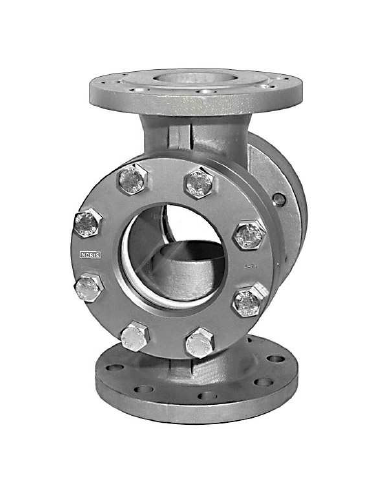

NORIS Bauform 885 – ασφαλείας δείκτης ροής διπλής όψης

Ο NORIS 885 είναι ευθύγραμμος δείκτης ροής διπλής όψης κατά DIN 3236, με φλαντζωτή σύνδεση DIN PN16 ή PN25. Χρησιμοποιείται για οπτικό έλεγχο υγρών και αερίων σε οριζόντιες ή κατακόρυφες σωληνώσεις, με υποχρεωτικό έλεγχο της φοράς ροής κατά την εγκατάσταση.

Συνθήκες λειτουργίας

• Πίεση λειτουργίας: 16 ή 25 bar
• Θερμοκρασία λειτουργίας: 200 °C
• Για θερμοκρασίες πάνω από 200 °C απαιτείται ειδικό παρέμβυσμα κατόπιν επιλογής
• Μεγέθη: DN15 έως DN150
• Σύνδεση: φλάντζες DIN PN16 / PN25
• Εναλλακτική εκτέλεση: άκρα butt weld
• Επιλογές: φωτιστικό παρατήρησης, spinner ή flapper

Υλικά και στεγανοποίηση

Το σώμα διατίθεται σε χυτοχάλυβα GS-C25 / 1.0619 / GP240GH ή ανοξείδωτο WN 1.4408. Τα καλύμματα είναι GS-C25 / S235JRG2 ή 1.4408 / 1.4571, ανάλογα με την έκδοση. Οι κοχλίες είναι γαλβανισμένοι 5.6 ή A4-70. Τα γυαλιά είναι βοριοπυριτικά κατά DIN 7080. Η στεγανοποίηση των γυάλινων πλακών γίνεται κατά DIN 28121 με PTFE-covered ελαστικό σύστημα, ενώ τα ενδιάμεσα παρεμβύσματα είναι χωρίς αμίαντο.

Πεδίο εφαρμογής

Ο τύπος 885 επιλέγεται όταν απαιτείται οπτική παρατήρηση με διάταξη ασφαλείας στη στεγανοποίηση των γυαλιών. Είναι κατάλληλος για νερό διεργασίας, συμπύκνωμα, αέρια, βοηθητικά δίκτυα και χημικά υγρά συμβατά με 1.0619 ή 1.4408.

Διαφορά από NORIS 880

Ο 880 είναι τυπικός δείκτης ροής διπλής όψης κατά DIN 3237. Ο 885 διαφοροποιείται ως safety sight flow indicator κατά DIN 3236, με γυάλινες πλάκες στεγανοποιημένες κατά DIN 28121 και PTFE-covered σύστημα στεγανοποίησης.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής. Οι επιλογές αφορούν φωτισμό ή εσωτερικό οπτικό στοιχείο ένδειξης.

Τι δηλώνεται στην παραγγελία;
DN, PN16 ή PN25, υλικό σώματος, τύπος γυαλιού, θερμοκρασία, ρευστό, ανάγκη για ειδικό παρέμβυσμα, φωτιστικό, spinner ή flapper.
