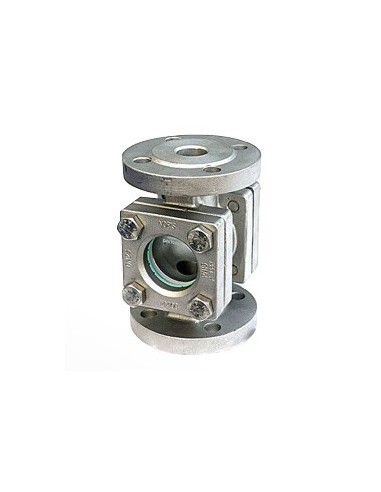

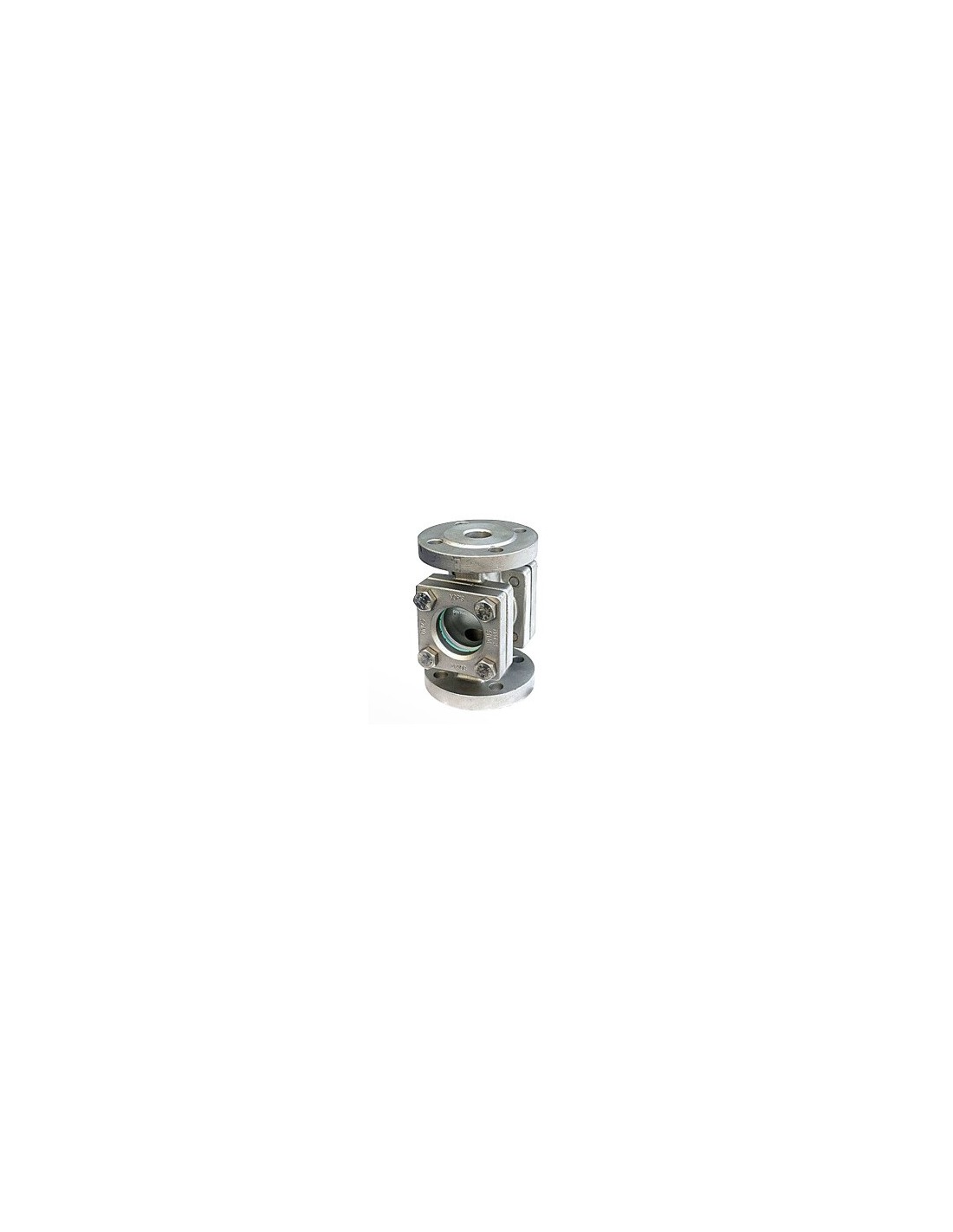

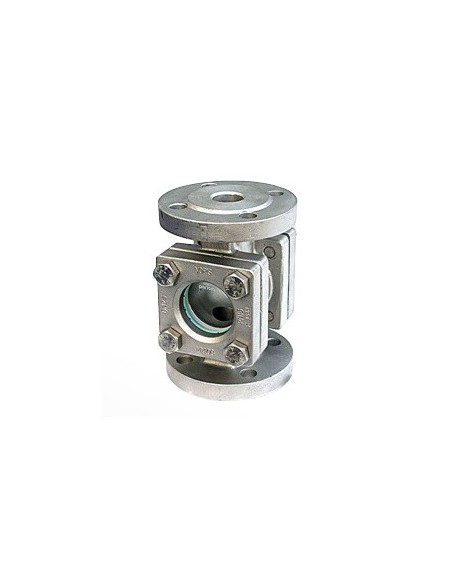

Δείκτης ροής διπλής όψης Noris τύπος 880

NORIS Bauform 880 – δείκτης ροής διπλής όψης DIN 3237

Ο NORIS 880 είναι ευθύγραμμος δείκτης ροής διπλής όψης, με φλαντζωτή σύνδεση κατά DIN και κλάσεις PN16, PN25 ή PN40. Χρησιμοποιείται για τοπικό οπτικό έλεγχο υγρών και αερίων σε οριζόντιες ή κατακόρυφες σωληνώσεις.

Συνθήκες λειτουργίας

• Πρότυπο κατασκευής: DIN 3237
• Σύνδεση: φλάντζες DIN PN16 / PN25 / PN40
• Πίεση λειτουργίας: 16 / 25 / 40 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Εγκατάσταση: οριζόντια ή κατακόρυφη, με τήρηση φοράς ροής
• Μεγέθη πίνακα: DN15–DN200
• Καλύμματα: τετράγωνα για DN15–DN50, στρογγυλά για μεγαλύτερες διαμέτρους

Υλικά και στεγανοποίηση

Το σώμα διατίθεται σε GG25 / EN-GJL-250, GS-C25 / 1.0619 / GP240GH ή ανοξείδωτο 1.4408. Ο χυτοσίδηρος GG25 περιορίζεται σε μέγιστη πίεση 16 bar. Τα γυαλιά παρατήρησης είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών μετά από έλεγχο ρευστού και θερμοκρασίας.

Επιλογές κατασκευής

Διατίθενται εκδόσεις με ANSI φλάντζες, άκρα συγκόλλησης butt weld, spinner ή flap για εντονότερη οπτική ένδειξη, θερμαντικό μανδύα και φωτιστικό παρατήρησης. Προαιρετικά μπορεί να ζητηθεί πιστοποιητικό EN 10204 τύπου 2.2 ή 3.1.

Εφαρμογές

Κατάλληλος για νερό διεργασίας, βοηθητικά δίκτυα, συμπύκνωμα, αέρια και χημικά υγρά συμβατά με τα υλικά κατασκευής. Δεν λειτουργεί ως μετρητής παροχής· παρέχει οπτική επιβεβαίωση ροής, πλήρωσης, φυσαλίδων, αλλαγής χρώματος ή παρουσίας ρευστού.

Διαφορά από σειρές 108 / 112

Ο 880 καλύπτει υψηλότερες κλάσεις πίεσης PN25 και PN40 σε σχέση με δείκτες που περιορίζονται σε PN16. Επιλέγεται όταν η γραμμή απαιτεί DIN φλάντζες υψηλότερης πίεσης και μεταλλικό σώμα με δύο επίπεδα γυαλιά παρατήρησης.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής. Οι διαθέσιμες επιλογές αφορούν οπτική ένδειξη, φωτισμό ή ειδική κατασκευή.

Τι πρέπει να καθοριστεί στην παραγγελία;
DN, PN, υλικό σώματος, τύπος γυαλιού, θερμοκρασία, ρευστό, στεγανοποίηση και πιθανή ανάγκη για spinner, flap, φωτιστικό ή θερμαντικό μανδύα.
