Δείκτης ροής διπλής όψης Noris τύπος 880-A-K

NORIS Bauform 880-A-K – δείκτης ροής ANSI με πτερύγιο

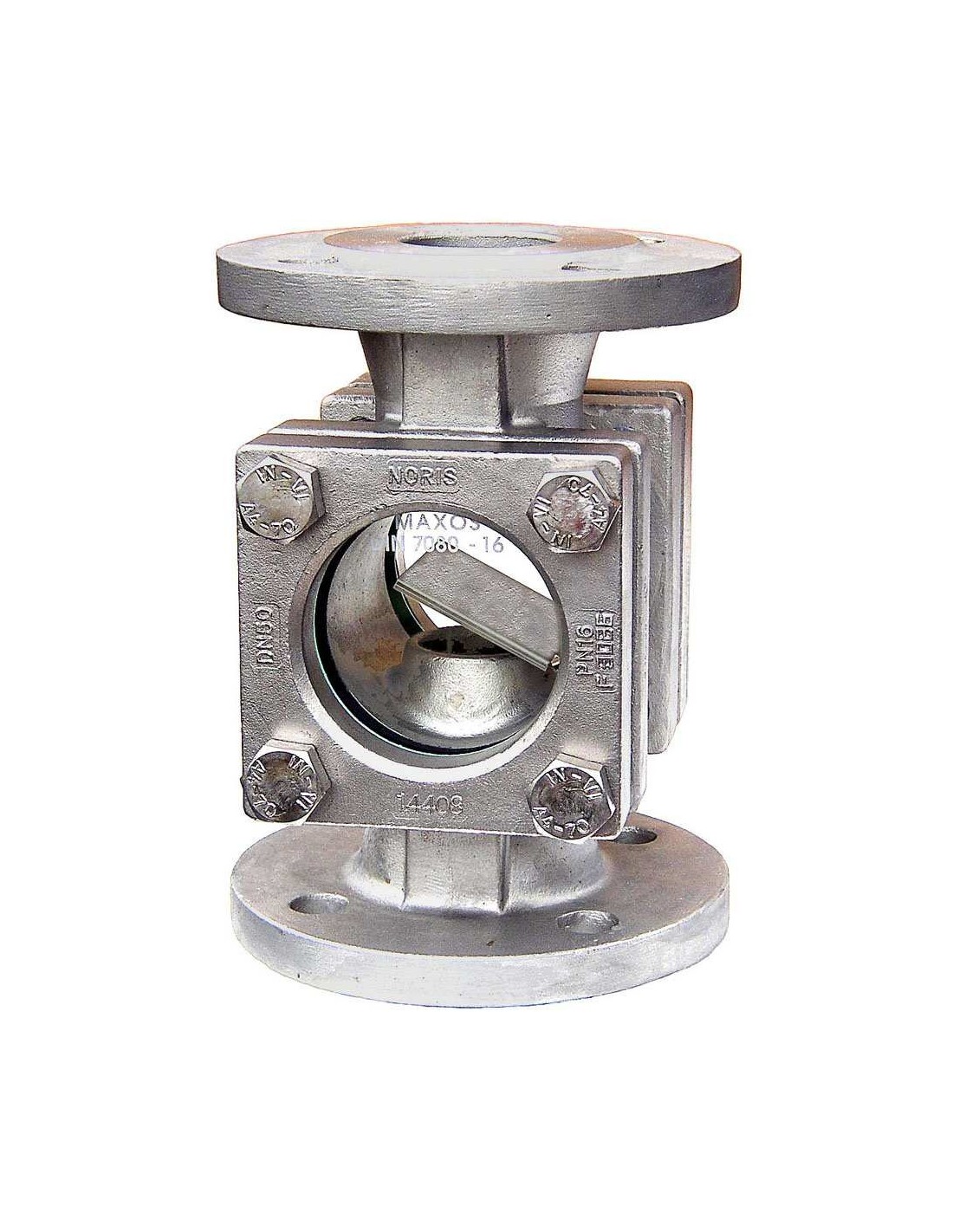

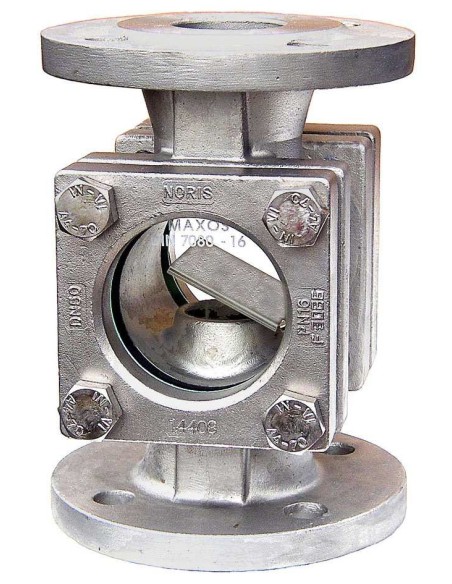

Ο NORIS 880-A-K είναι ευθύγραμμος δείκτης ροής διπλής όψης με φλάντζες ANSI 150 ή 300 lbs και εσωτερικό πτερύγιο ένδειξης. Χρησιμοποιείται για οπτικό έλεγχο υγρών και αερίων σε οριζόντιες ή κατακόρυφες σωληνώσεις, όταν η απλή παρατήρηση του ρευστού δεν δίνει επαρκή οπτική αντίθεση.

Συνθήκες λειτουργίας

• Σύνδεση: φλάντζες ANSI 150 / 300 lbs
• Πίεση λειτουργίας: 16 bar για 150 lbs, 40 bar για 300 lbs
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Μεγέθη: 1/2" έως 8"
• Εγκατάσταση: οριζόντια ή κατακόρυφη
• Κατακόρυφη εγκατάσταση: ροή από κάτω προς τα πάνω για σταθερή φορά ροής

Υλικά και στεγανοποίηση

Το σώμα διατίθεται σε GG25 / EN-GJL-250, GS-C25 / 1.0619 / GP240GH ή ανοξείδωτο 1.4408. Η έκδοση GG25 περιορίζεται σε μέγιστη πίεση 16 bar. Τα γυαλιά παρατήρησης είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών μετά από έλεγχο ρευστού και θερμοκρασίας. Το πτερύγιο είναι από 1.4571.

Εφαρμογές

Κατάλληλος για νερό διεργασίας, συμπύκνωμα, συμβατά χημικά υγρά, αέρια και βοηθητικές γραμμές όπου απαιτείται τοπική επιβεβαίωση ροής. Το πτερύγιο βοηθά σε διαυγή υγρά, χαμηλή οπτική αντίθεση ή σε σημεία όπου ο χειριστής πρέπει να διακρίνει γρήγορα εάν υπάρχει ροή.

Διαφορά από NORIS 880-A

Ο 880-A-K είναι η έκδοση με πτερύγιο. Ο 880-A είναι αντίστοιχη ANSI κατασκευή χωρίς υποχρεωτικά εσωτερικό πτερύγιο. Εναλλακτικά μπορεί να ζητηθεί internal spinner, ενώ διαθέσιμες επιλογές είναι θερμαντικός μανδύας και φωτιστικό παρατήρησης.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής. Το φωτιστικό αφορά παρατήρηση, όχι έλεγχο θέσης ή αυτοματισμό.

Υπάρχει πιστοποιητικό υλικών;
Προαιρετικά αναφέρεται πιστοποιητικό κατά EN 10204 τύπου 2.2 ή 3.1.
