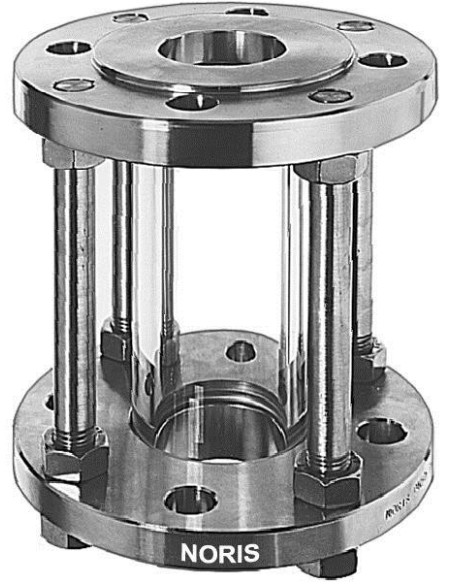

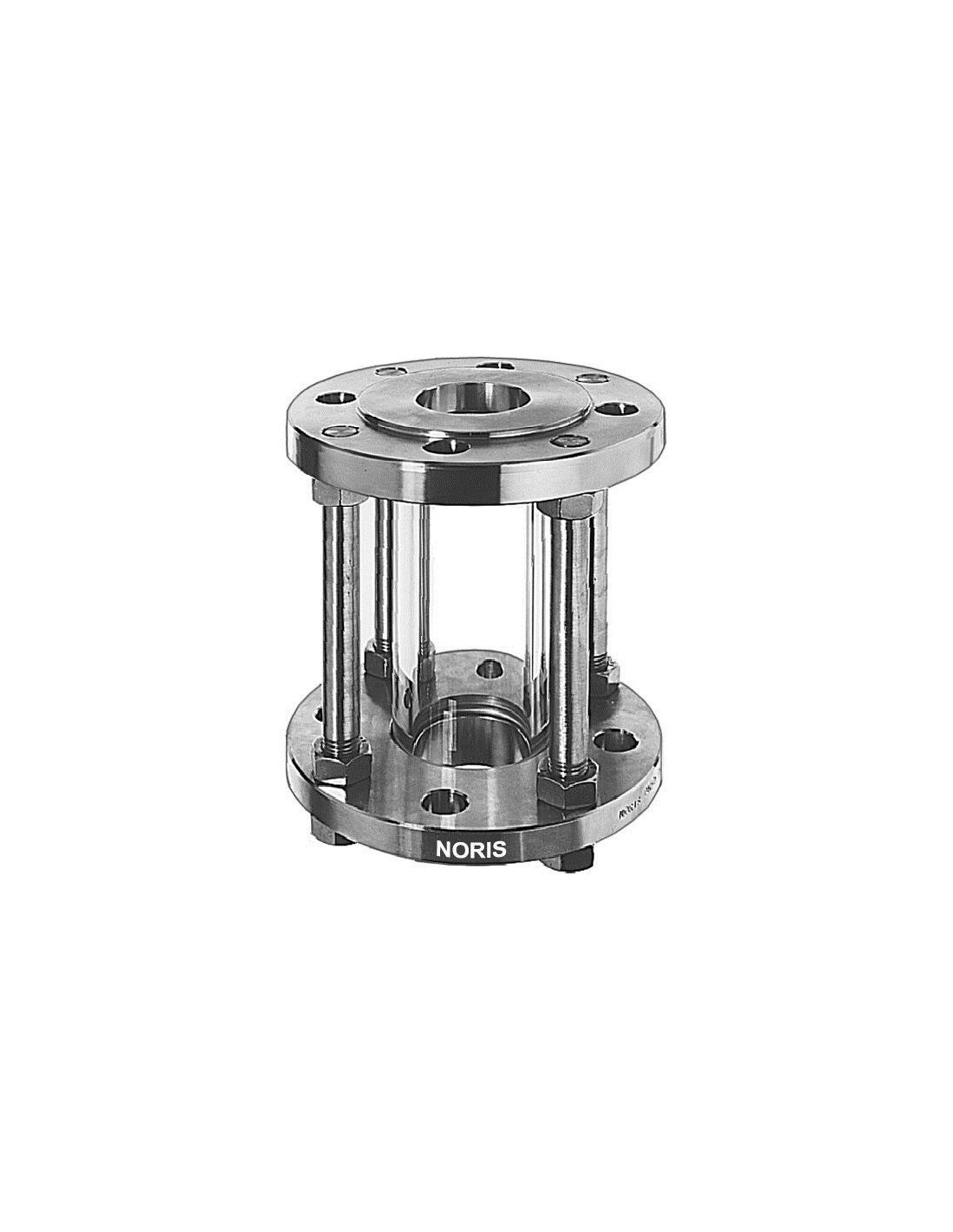

Δείκτης ροής διπλής όψης Noris τύπος 020

Σωληνωτός δείκτης ροής NORIS Bauform 20

Ο NORIS 020 είναι σωληνωτός δείκτης ροής με φλαντζωτή σύνδεση, για οπτικό έλεγχο υγρών και αερίων σε οριζόντιες ή κατακόρυφες γραμμές. Χρησιμοποιείται ως τοπικό σημείο επιτήρησης ροής, πλήρωσης, φυσαλίδων, αποστράγγισης ή παρουσίας ρευστού σε δίκτυα διεργασίας.

Συνθήκες λειτουργίας

• Συνδέσεις: φλάντζες DIN PN10 / PN16
• Περιοχή διαμέτρων: DN15–DN200
• Μέγιστη πίεση: 6 bar έως DN100, 4 bar από DN125 και άνω
• Μέγιστη θερμοκρασία: 200 °C
• Μήκος κατασκευής BL: 200 mm
• Εγκατάσταση: οριζόντια ή κατακόρυφη, ανάλογα με τη διάταξη σωλήνωσης

Υλικά και στεγανοποίηση

Το σώμα/φλάντζες διατίθεται σε 1.0425 ή 1.4571, ανάλογα με τη συμβατότητα του ρευστού και το περιβάλλον εγκατάστασης. Ο σωλήνας παρατήρησης είναι από βοριοπυριτικό γυαλί. Τα παρεμβύσματα είναι Viton, με δυνατότητα PTFE ή άλλων υλικών όταν απαιτείται διαφορετική χημική αντοχή. Οι κοχλίες αναφέρονται ως A4-70.

Επιλογή εφαρμογής

Ο δείκτης επιλέγεται όταν απαιτείται άμεση οπτική ένδειξη χωρίς όργανο μέτρησης ή ηλεκτρική τροφοδοσία. Η ονομαστική κλάση PN10/PN16 αφορά τη φλαντζωτή σύνδεση· η πραγματική πίεση λειτουργίας περιορίζεται από τον γυάλινο σωλήνα και τη διάμετρο.

Τυπικά ρευστά:

• νερό διεργασίας και ψύξης
• συμπύκνωμα
• ουδέτερα ή συμβατά χημικά υγρά
• αέρια χαμηλής πίεσης
• βοηθητικά δίκτυα παραγωγής

Ειδικές εκδόσεις

Διατίθενται εκδόσεις με προστατευτικό περίβλημα ακρυλικού γυαλιού, ANSI φλάντζες και αυξημένο μήκος κατασκευής. Το προστατευτικό περίβλημα εξετάζεται σε σημεία με μηχανική καταπόνηση ή πιθανότητα θραύσης από εξωτερικό χτύπημα.

Συντήρηση και εγκατάσταση

Η τοποθέτηση πρέπει να γίνεται χωρίς τάσεις από τη σωλήνωση, κραδασμούς ή ωθήσεις πίεσης. Απαιτείται έλεγχος ευθυγράμμισης φλαντζών, κατάλληλων παρεμβυσμάτων και συμβατότητας ρευστού πριν την εκκίνηση.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης οπτικής παρακολούθησης.

Είναι κατάλληλος για ατμό;
Μόνο εφόσον επιβεβαιωθούν πίεση, θερμοκρασία και καταλληλότητα γυάλινου σωλήνα/παρεμβυσμάτων για τη συγκεκριμένη γραμμή.
