Ασφαλιστικά UNI/ANSI Nuova τύπος G40-CF / G40-CC

Nuova G40-CF / G40-CC βαλβίδες ασφαλείας UNI / ANSI

Οι Nuova G40-CF / G40-CC είναι φλαντζωτές βαλβίδες ασφαλείας ελατηρίου για προστασία δοχείων, συλλεκτών και γραμμών διεργασίας από υπερπίεση. Η οπή εκτόνωσης είναι 40 mm, με επιφάνεια 1256 mm², για παροχές μεγαλύτερες από τις G32.

Τεχνικά δεδομένα

PN: 40
Πίεση ρύθμισης: 0,3–14 bar για CE / UKCA / EAC / ATEX
ASME XIII / CRN / SELO-TSG: 1–14 bar
Συντελεστής εκροής: 0,61 και 0,71 για ρύθμιση >3 bar σε CE / UKCA / EAC / ATEX
Συντελεστής ASME / CRN / SELO: 0,629
Υλικά: ορείχαλκος, μικτή κατασκευή ορείχαλκου–ανοξείδωτου ή ανοξείδωτο
Στεγανοποίηση: NBR, EPDM, Viton, silicone, PTFE, Kalrez ή μεταλλική έδρα
Θερμοκρασία έδρας: από -196°C έως +450°C, ανά υλικό και κατασκευή

Συνδέσεις

Σε UNI EN 1092-1, οι διαθέσιμες είσοδοι είναι DN40 PN40, DN50 PN16/PN40 και DN65 PN16, με εξόδους DN50 PN16/PN40 ή DN65 PN16/PN40. Σε ANSI B16.5, οι G40 εμφανίζονται με είσοδο 2" ANSI 150 ή 2½" ANSI 150 και έξοδο 2", 2½" ή 3" ANSI 150, ανά κωδικό.

Διαμόρφωση CF / CC

Η έκδοση G40-CF έχει είσοδο με collar και έξοδο fixed. Η G40-CC έχει collar και στην είσοδο και στην έξοδο. Η επιλογή επηρεάζει την προσαρμογή στις υπάρχουσες φλάντζες, την ευθυγράμμιση και τη δυνατότητα αντικατάστασης χωρίς αλλαγές στη σωλήνωση.

Εφαρμογές και επιλογή

Χρησιμοποιούνται σε συλλέκτες ατμού, αεροφυλάκια, δοχεία πίεσης, γραμμές αερίων, θερμικά κυκλώματα και υγρά διεργασίας. Για επιλογή απαιτούνται πίεση ρύθμισης, παροχή εκτόνωσης, μέσο, θερμοκρασία, αντίθλιψη, υλικό σώματος, τύπος έδρας και πρότυπο φλάντζας.

Συντήρηση

Η γραμμή εκτόνωσης δεν πρέπει να φορτίζει μηχανικά το σώμα. Σε ατμό απαιτείται αποστράγγιση συμπυκνωμάτων. Ρύποι ή άλατα στην έδρα μπορούν να προκαλέσουν διαρροή μετά από άνοιγμα.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Φλαντζωτή

Υλικό Κατασκευής (Επιλογές)

Ανοξείδωτο
Mixed Brass-Stainless steel

Ονομαστική Πίεση (Επιλογές)

PN 40

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Εγχειρίδιο

Περιγραφή

Tipo : Type :	G40-CF / G40-CC	do: 40mm	Area: 1256,00mm²
Omologazione Homologation	PN	Coefficiente efflusso ridotto Reduced flow coefficient	Campo di taratura Setting range
CE - UKCA	40	0,61; >3 bar 0,71	0,3 - 14,0 bar
EAC	40	0,61; >3 bar 0,71	0,3 - 14,0 bar
ATEX Ex h II 2 Gb - UKEX	40	0,61; >3 bar 0,71	0,3 - 14,0 bar
ATEX Ex h II 2 Db - UKEX (1)	40	0,61; >3 bar 0,71	0,3 - 14,0 bar
ASME XIII - CRN (Canada)	40	0,629	1,0 - 14,0 bar
SELO - TSG	40	0,629	1,0 - 14,0 bar
CONFIGURAZIONE - CONFIGURATION

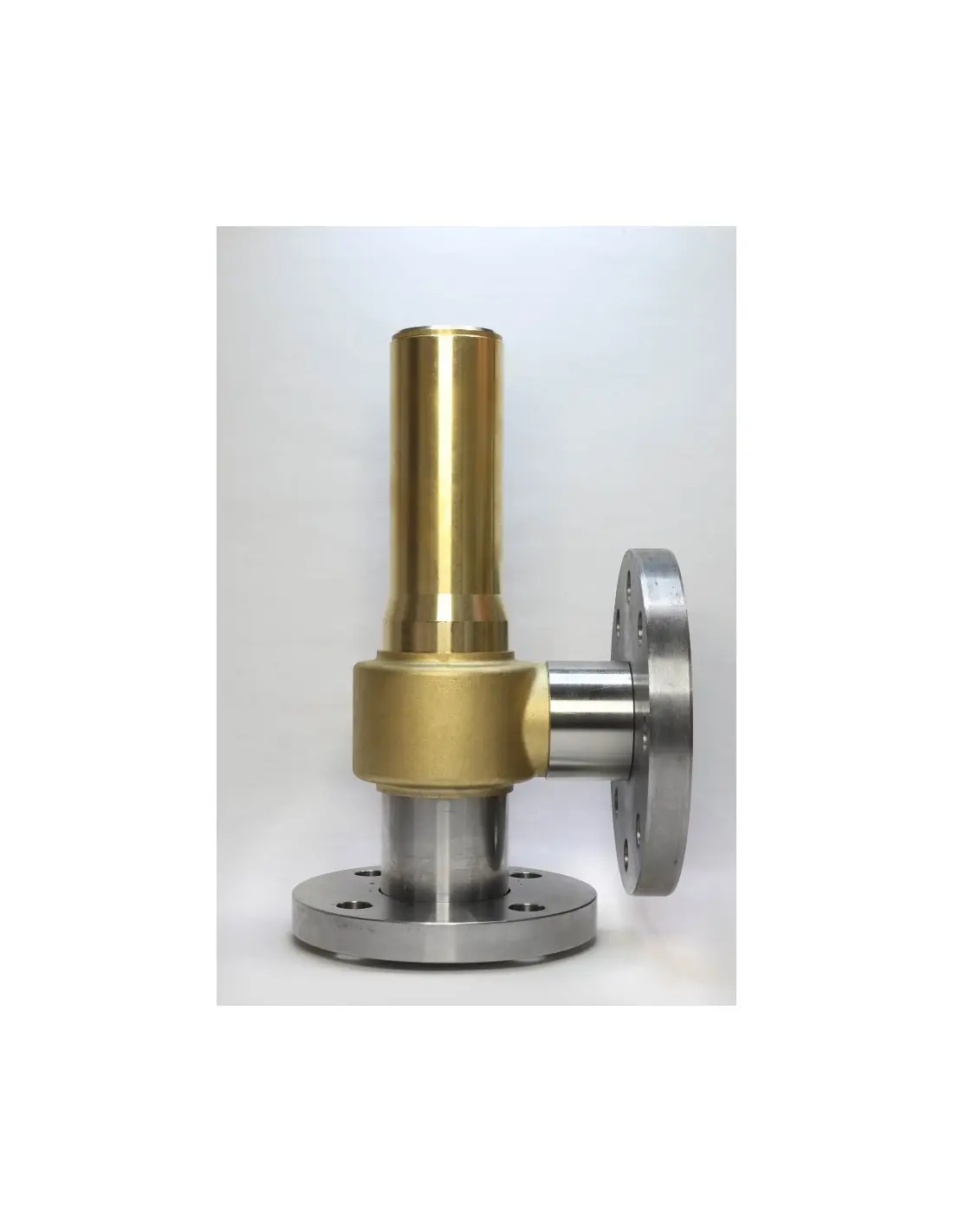

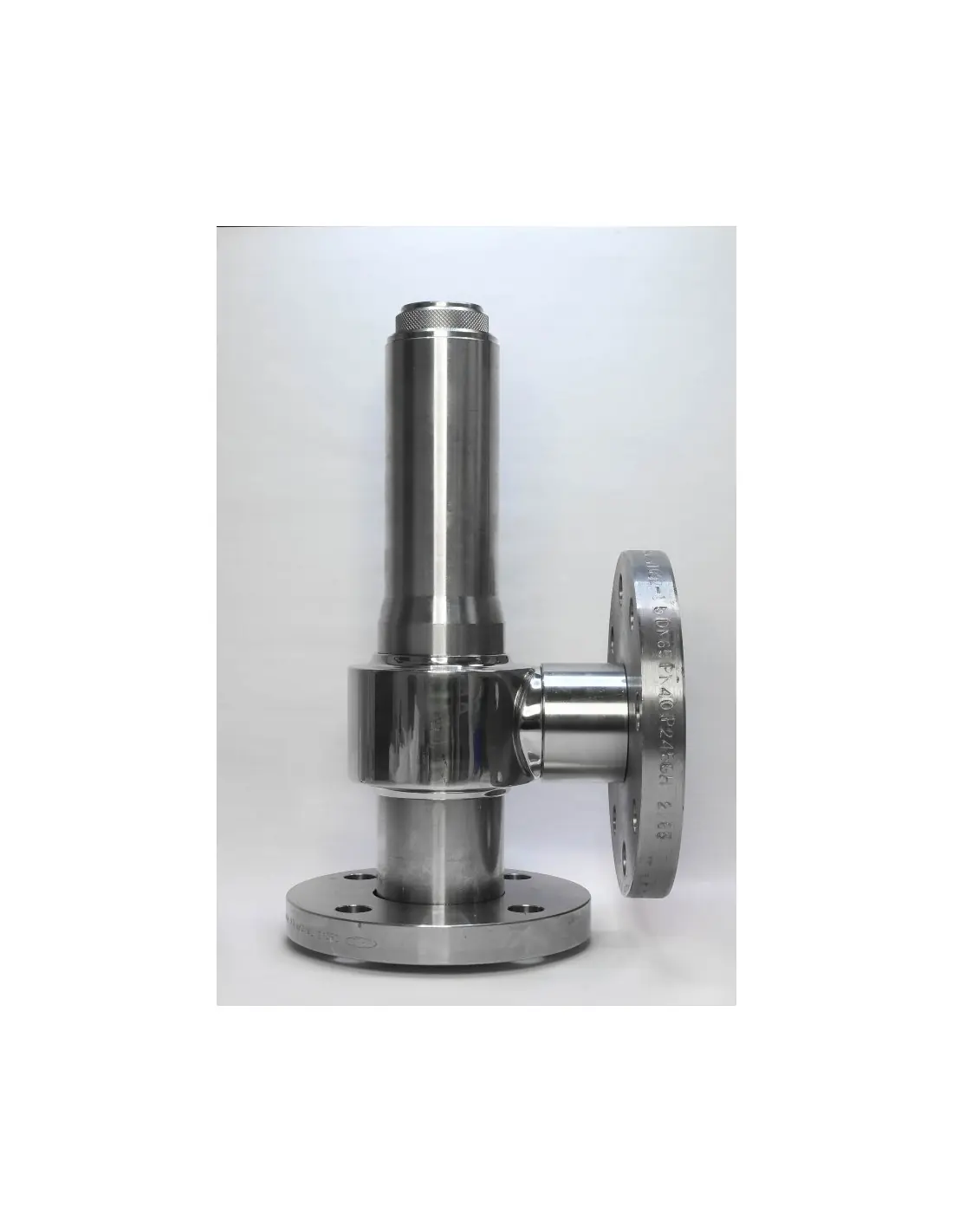

Materiale Material	Ottone *Brass*	Mista Ottone-Acciaio inox *Mixed Brass-Stainless steel*	Acciaio inox *Stainless steel*

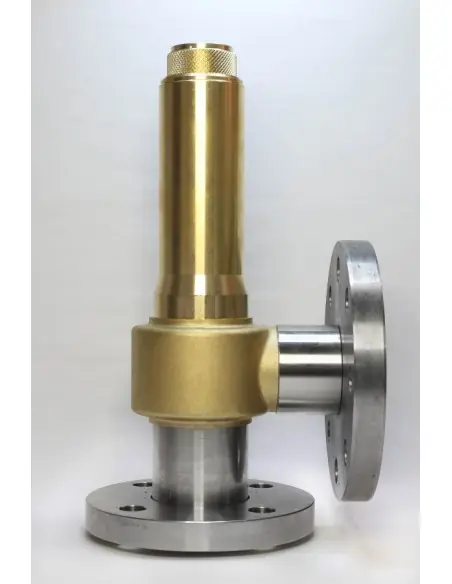

Modelli Model	/	Con ghiera	Con ghiera
	/	With ring nut	With ring nut

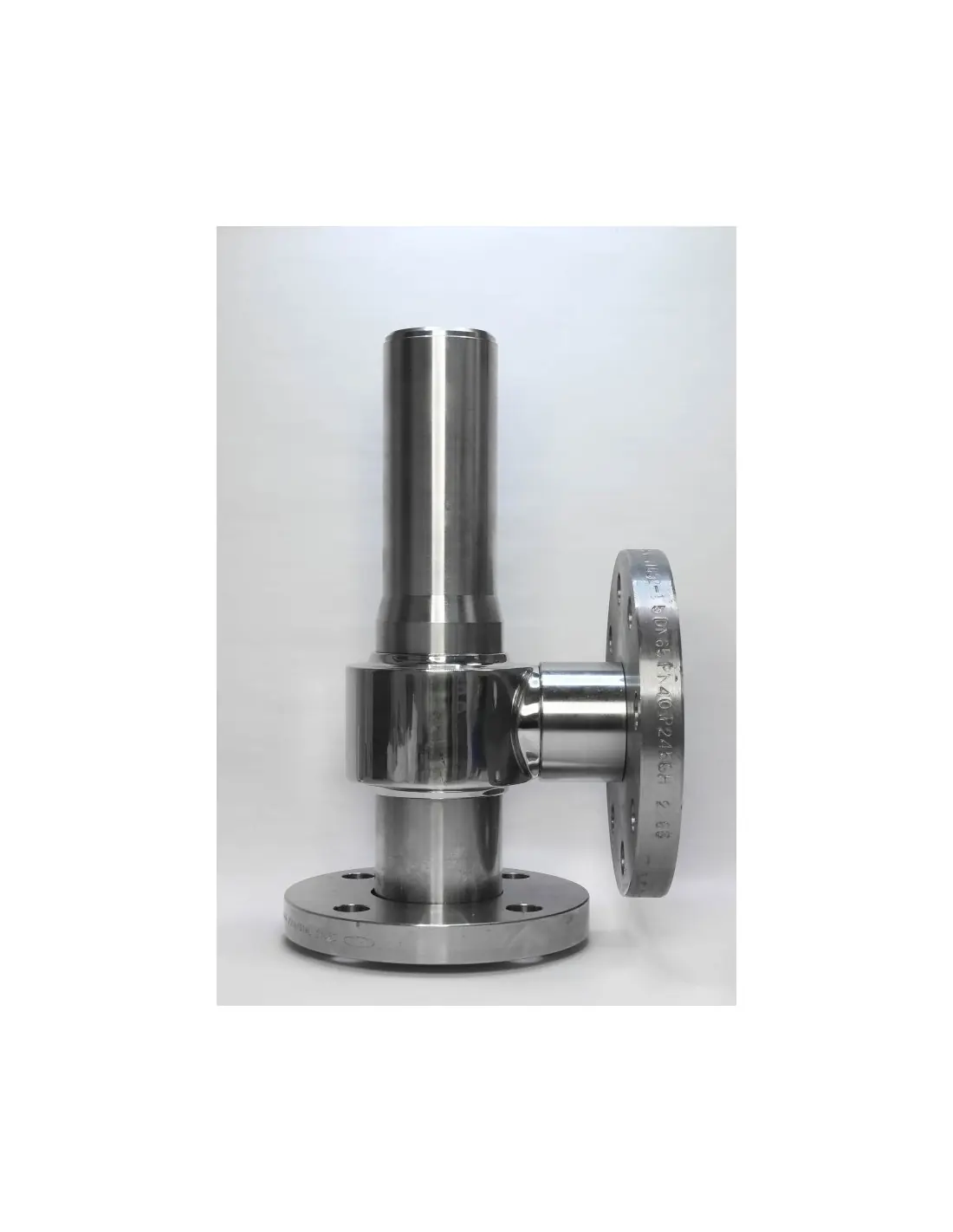

	/	Senza Ghiera	Senza Ghiera
	/	Without ring nut	Without ring nut

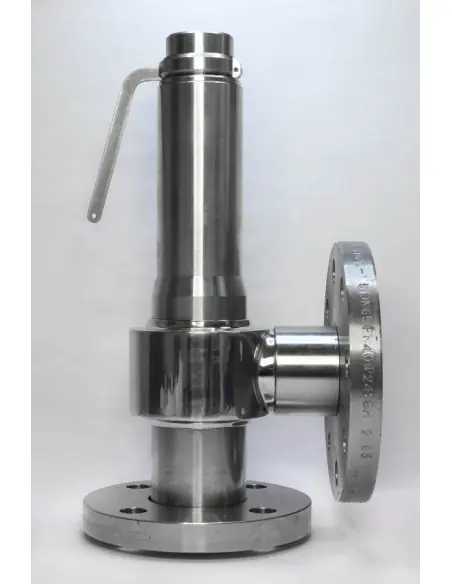

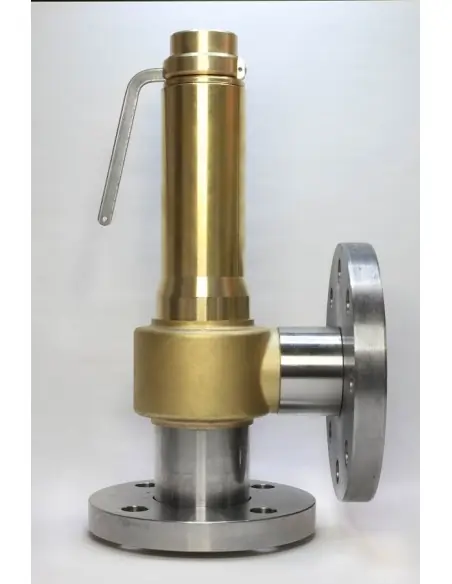

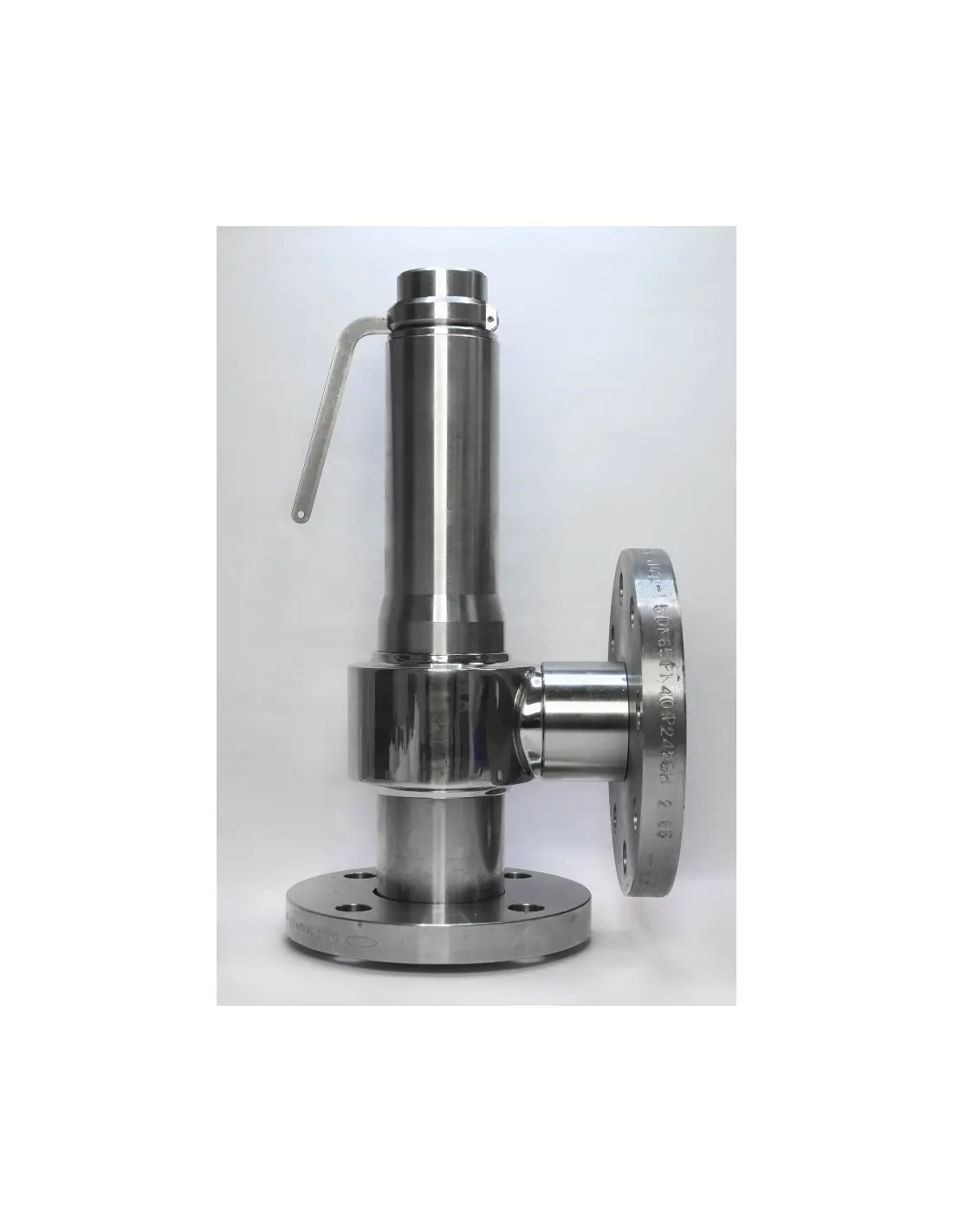

	/	Con leva	Con leva
	/	With lever	With lever
	/	/	Con apertura pneumatica
	/	/	With pneumatic opening
	/	/	Pneumatica con sensore
	/	/	Pneumatic with sensor
Sedi di Tenuta Seal System	/	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	/	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	/	VITON -20 / +200 °C	VITON -20 / +200 °C
	/	SILICONE -60 / +200 °C	SILICONE -60 / +200 °C
	/	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	/	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Metal -196 / +250 °C	Metal -196 / +450 °C
Connessione Entrata Inlet Connection	/	DN40 PN40	DN40 PN40
	/	DN50 PN16 - PN40	DN50 PN16 - PN40
	/	DN65 PN16	DN65 PN16
	/	2" ANSI150	2" ANSI150
	/	2" 1/2 ANSI150	2" 1/2 ANSI150
	/	/	/
	/	/	/
Connessione Uscita Outlet Connection	/	DN50 PN16 - PN40	DN50 PN16 - PN40
	/	DN65 PN16 - PN40	DN65 PN16 - PN40
	/	2" ANSI150	2" ANSI150
	/	2"1/2 ANSI150	2"1/2 ANSI150
	/	3" ANSI150	3" ANSI150
	/	/	/
	/	/	/
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
*Note: (1) No Modello Con leva / No Model With lever*			*(1) No Modello Con leva / No Model With lever*
