Μεταδότης Πίεσης Gefran τύπος TKDA

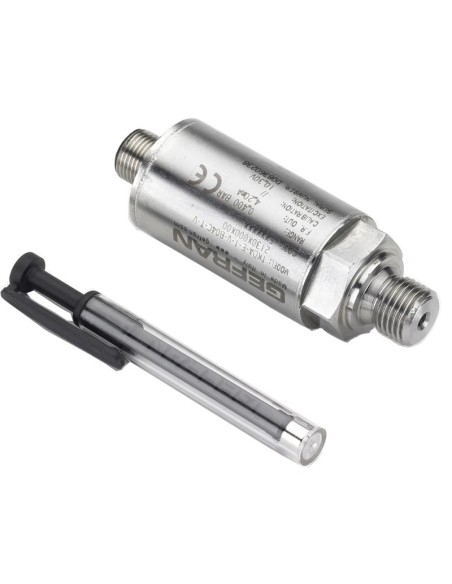

Μεταδότης πίεσης Gefran TKDA

Ο Gefran TKDA είναι αναλογικός μεταδότης πίεσης με λειτουργία Digital Autozero & Span. Χρησιμοποιείται όταν απαιτείται περιοδική διόρθωση μηδενός ή span χωρίς άνοιγμα του οργάνου και χωρίς μηχανικά trimmer. Η ενεργοποίηση γίνεται με μαγνητική πένα επάνω στο σημείο χειρισμού του σώματος.

Τεχνικά δεδομένα

• Περιοχές μέτρησης: έως 0…1000 bar, με διαθέσιμες περιοχές κενού/πίεσης ανά κωδικό
• Ακρίβεια: H ±0,25% FS τυπικά, M ±0,5% FS τυπικά
• Υπερπίεση: 2x
• Πίεση θραύσης: 4x
• Χρόνος δειγματοληψίας: < 1 ms
• Θερμοκρασία διεργασίας: -40…+105 °C
• Αντιστάθμιση θερμοκρασίας: -10…+85 °C
• Μηδενική μετατόπιση σε αντισταθμισμένο πεδίο: ±0,012% FS/°C τυπικά
• Βρεχόμενα μέρη: ρευστά συμβατά με AISI 430F και 17-4 PH
• Προστασία: IP65/IP67, ανά ηλεκτρική σύνδεση και σωστή τοποθέτηση θηλυκού connector

Έξοδοι σήματος

Διατίθεται με 4…20 mA δύο αγωγών και εξόδους τάσης 0,1…5,1 Vdc, 0,1…10,1 Vdc, 0…5 Vdc, 0…10 Vdc, 1…5 Vdc και 1…10 Vdc. Η επιλογή 4…20 mA προτιμάται για καλωδιώσεις πεδίου και αναλογικές εισόδους PLC. Οι έξοδοι τάσης εφαρμόζονται σε κοντινή σύνδεση με controller ή μονάδα ένδειξης.

Digital Autozero & Span

Οι λειτουργίες περιλαμβάνουν coarse/fine magnetic autozero, σήμα βαθμονόμησης 80% FS, magnetic autospan, partial reset και total reset. Σε συντήρηση υδραυλικών πρεσών ή test benches επιτρέπει έλεγχο offset μετά από μηχανική καταπόνηση, θερμικό κύκλο ή αντικατάσταση οργάνου.

Συνδέσεις διεργασίας

Διαθέσιμες συνδέσεις περιλαμβάνουν G 1/4 gas male DIN 3852-E, 1/4”-18 NPT male και G 1/2 gas male DIN 3852-E. Η ηλεκτρική σύνδεση μπορεί να γίνει με 7-pin connector, 6-pin connector, θωρακισμένο καλώδιο, M12x1 4-pin ή EN 175301-803.

Εφαρμογές

Χρησιμοποιείται σε υδραυλικά power units, test benches, πρέσες έγχυσης πλαστικών και μηχανές χύτευσης όπου ζητείται αναλογική μέτρηση πίεσης με δυνατότητα επιτόπιας ηλεκτρονικής επαναφοράς.

Πρότυπα

Η δήλωση συμμόρφωσης αναφέρει RoHS 2011/65/EU, EMC 2014/30/EU, EN 50581:2012, EN 61326-1:2013 και EN 61326-2-3:2013.
