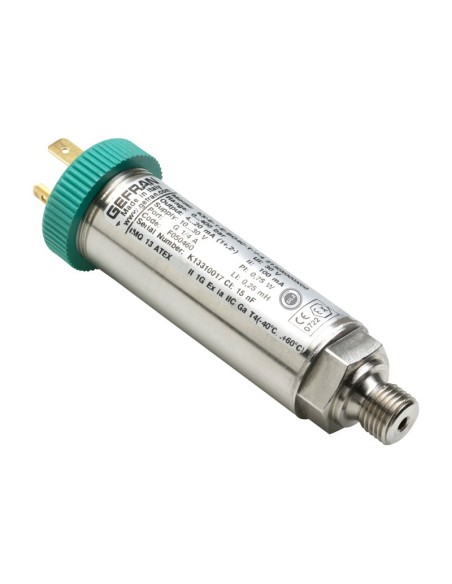

Μεταδότης Πίεσης Gefran τύπος KX

Μεταδότης πίεσης Gefran KX για ATEX ζώνες

Ο Gefran KX είναι μεταδότης πίεσης 4…20 mA δύο αγωγών για επικίνδυνες περιοχές με αέρια ή σκόνη. Η κατασκευή είναι πλήρως συγκολλημένη, χωρίς εσωτερικά στεγανοποιητικά, με thick film στοιχείο επάνω σε ανοξείδωτη μεμβράνη. Τα βρεχόμενα μέρη είναι συμβατά με 17-4PH και AISI 430F.

Τεχνικά δεδομένα

• Περιοχές μέτρησης: -1…+1 έως 0…1000 bar
• Έξοδος: 4…20 mA, 2-wire
• Τροφοδοσία: 10…30 Vdc
• Ακρίβεια: ±0,15% FS τυπικά / ±0,2% FS μέγιστο
• Χρόνος απόκρισης: < 1 ms
• Θερμοκρασία διεργασίας: -40…+125 °C
• Θερμοκρασία περιβάλλοντος: -40…+105 °C, με περιορισμούς ATEX ανά T-class
• Προστασία περιβλήματος: IP65 έως IP67
• Κραδασμοί: 20 g, 10…2000 Hz κατά IEC 60068-2-6

ATEX / Ex χαρακτηρισμός

Η σειρά KX καλύπτει intrinsically safe εφαρμογές με σήμανση II 1G Ex ia IIC T6/T5/T4 Ga και II 1D Ex ia IIIC T200 90°C / 100°C / 110°C Da. Για εγκατάσταση σε επικίνδυνη περιοχή απαιτείται σύνδεση σε πιστοποιημένο [Ex ia] IIC galvanic isolation barrier με Uo ≤ 30 V, Io ≤ 100 mA και Po ≤ 0,75 W.

Συνδέσεις διεργασίας και ηλεκτρικές συνδέσεις

Διαθέσιμες μηχανικές συνδέσεις:

• G 1/4 gas male DIN 3852-E
• G 1/2 gas male DIN 3852-E
• 1/4”-18 NPT male
• 1/2”-14 NPT male

Για G 1/4 και G 1/2 προβλέπεται στεγανοποίηση με Viton. Η ηλεκτρική σύνδεση μπορεί να γίνει με EN 175301-803 A/C, M12x1, θωρακισμένο καλώδιο 2 πόλων, 7-pole screw connector ή 6-pole bayonet.

Προστασία από αιχμές πίεσης

Σε αντλίες, υδραυλικά μπλοκ και γραμμές με γρήγορο κλείσιμο βαλβίδων μπορεί να εμφανιστεί cavitation, υδραυλικό πλήγμα ή στιγμιαίες κορυφές πίεσης. Ο KX μπορεί να ζητηθεί με ενσωματωμένο snubber οπής 0,5 mm για απόσβεση παλμών πριν φτάσουν στη μεμβράνη μέτρησης.

Πρότυπα και πιστοποιήσεις

Ο KX αναφέρεται με ATEX 2014/34/EU, PESO, SIL CL 2 κατά IEC/EN 62061, EMC 2014/30/EU και RoHS 2011/65/EU. Η βαθμονόμηση γίνεται με εξοπλισμό ιχνηλάσιμο σε διεθνή πρότυπα.

FAQ

Πότε επιλέγεται KX αντί KS ή KM;
Όταν η μέτρηση πίεσης βρίσκεται σε ζώνη ATEX ή απαιτείται intrinsically safe βρόχος 4…20 mA.

Ποια μέσα είναι κατάλληλα;
Υγρά και αέρια συμβατά με 17-4PH και AISI 430F.

Τι ελέγχεται στη συντήρηση;
Στεγανότητα σύνδεσης, κατάσταση καλωδίου/connector, γείωση, barrier Ex, φορτίο βρόχου και απόκλιση σήματος.
