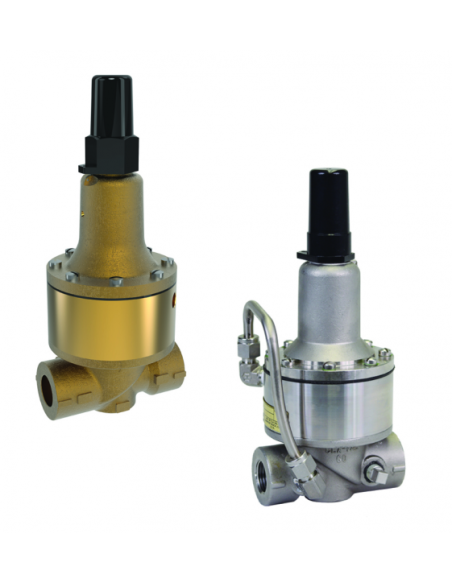

Παρελκόμενα μειωτών πίεσης Cla-Val τύπος CRL & 55L

Cla-Val CRL & 55L παρελκόμενα ελέγχου πίεσης

Τα Cla-Val CRL & 55L χρησιμοποιούνται ως βοηθητικά εξαρτήματα ελέγχου πίεσης σε πιλοτικά κυκλώματα και συστήματα πυροπροστασίας. Η σελίδα προϊόντος τα κατατάσσει ως παρελκόμενα μειωτών πίεσης, ενώ το τεχνικό φύλλο του 55L το περιγράφει ως direct-acting, spring-loaded, diaphragm type pressure relief valve.

Λειτουργία 55L

Το 55L παραμένει κανονικά κλειστό από τη δύναμη του ελατηρίου πάνω από το διάφραγμα. Όταν η πίεση ελέγχου κάτω από το διάφραγμα υπερβεί τη ρύθμιση του ελατηρίου, ο δίσκος ανυψώνεται από την έδρα και επιτρέπει εκτόνωση πίεσης προς την ατμόσφαιρα. Όταν η πίεση πέσει κάτω από τη ρύθμιση, το ελατήριο επαναφέρει τη βαλβίδα στην κλειστή θέση.

Τεχνικά στοιχεία

  • Τύπος: pressure relief valve / pressure relief control
  • Λειτουργία: direct acting, spring loaded, diaphragm type
  • Μεγέθη 55L: 1/2" και 3/4"
  • Σύνδεση: threaded
  • Μέγιστη θερμοκρασία για νερό/αέρα: 82 °C
  • Μέγιστη πίεση σώματος: 400 psi
  • Εύρη ρύθμισης: 0–75 psi, 20–200 psi, 100–300 psi
  • Υλικά σώματος: low lead bronze ή stainless steel, ανά έκδοση
  • Ελαστομερές: Buna-N synthetic rubber

Ρύθμιση πίεσης

Η ρύθμιση γίνεται από τη βίδα ρύθμισης. Περιστροφή δεξιόστροφα αυξάνει τη ρύθμιση ανοίγματος. Μετά τη ρύθμιση πρέπει να ασφαλίζεται το παξιμάδι και, όπου απαιτείται, το καπάκι μπορεί να συρματοσφραγιστεί για αποφυγή μη εξουσιοδοτημένης αλλαγής.

Τυπικές εφαρμογές

  • fire protection systems
  • closed piping systems με κίνδυνο υπερπίεσης
  • pilot κυκλώματα Cla-Val
  • βοηθητικά δίκτυα νερού ή αέρα
  • συστήματα όπου απαιτείται τοπική εκτόνωση πίεσης

Σημεία επιλογής και συντήρησης

Η επιλογή πρέπει να βασίζεται στο set pressure, στο εύρος ελατηρίου, στο μέσο, στη θερμοκρασία και στη συμβατότητα ελαστομερών. Στη συντήρηση ελέγχονται διάφραγμα, έδρα, ελατήριο, μικρές θυρίδες ελέγχου και πιθανές επικαθίσεις που μπορούν να μεταβάλουν το σημείο ανοίγματος.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The Cla-Val Model 55L (UL listed, FM approved) Pressure Relief Valve is a direct-acting, spring-loaded, diaphragm type relief valve. The valve may be installed in any position and will open and close within very close pressure limits.

Using the Model 55L in a fire protection system or other closed type systems prevents pressure build-up whenever line pressure exceeds the setting of the spring. The valve will relieve excess pressure to the atmosphere preventing damage to the distribution network.
