Βαλβίδα αντεπιστροφής εμβόλου Valvosider κατά DIN

Valvosider DIN – βαλβίδα αντεπιστροφής εμβόλου

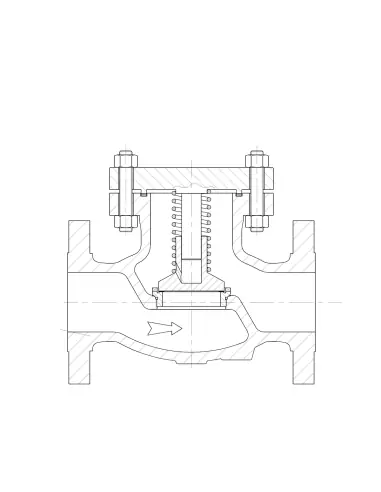

Η Valvosider DIN είναι βαλβίδα αντεπιστροφής εμβόλου ευθείας ροής, για μονόδρομη λειτουργία σε βιομηχανικές σωληνώσεις υγρών ή αερίων. Το κλείσιμο γίνεται μηχανικά από το έμβολο και το ελατήριο, χωρίς ενεργοποιητή ή εξωτερικό σήμα ελέγχου.

Κλάσεις πίεσης και διαστάσεις

Η σειρά καλύπτει DIN PN16, PN25/40, PN63, PN100 και PN160. Οι εκδόσεις PN16, PN25/40 και PN63 διατίθενται έως DN600, ενώ οι PN100 και PN160 έως DN300.

Κατασκευή και υλικά

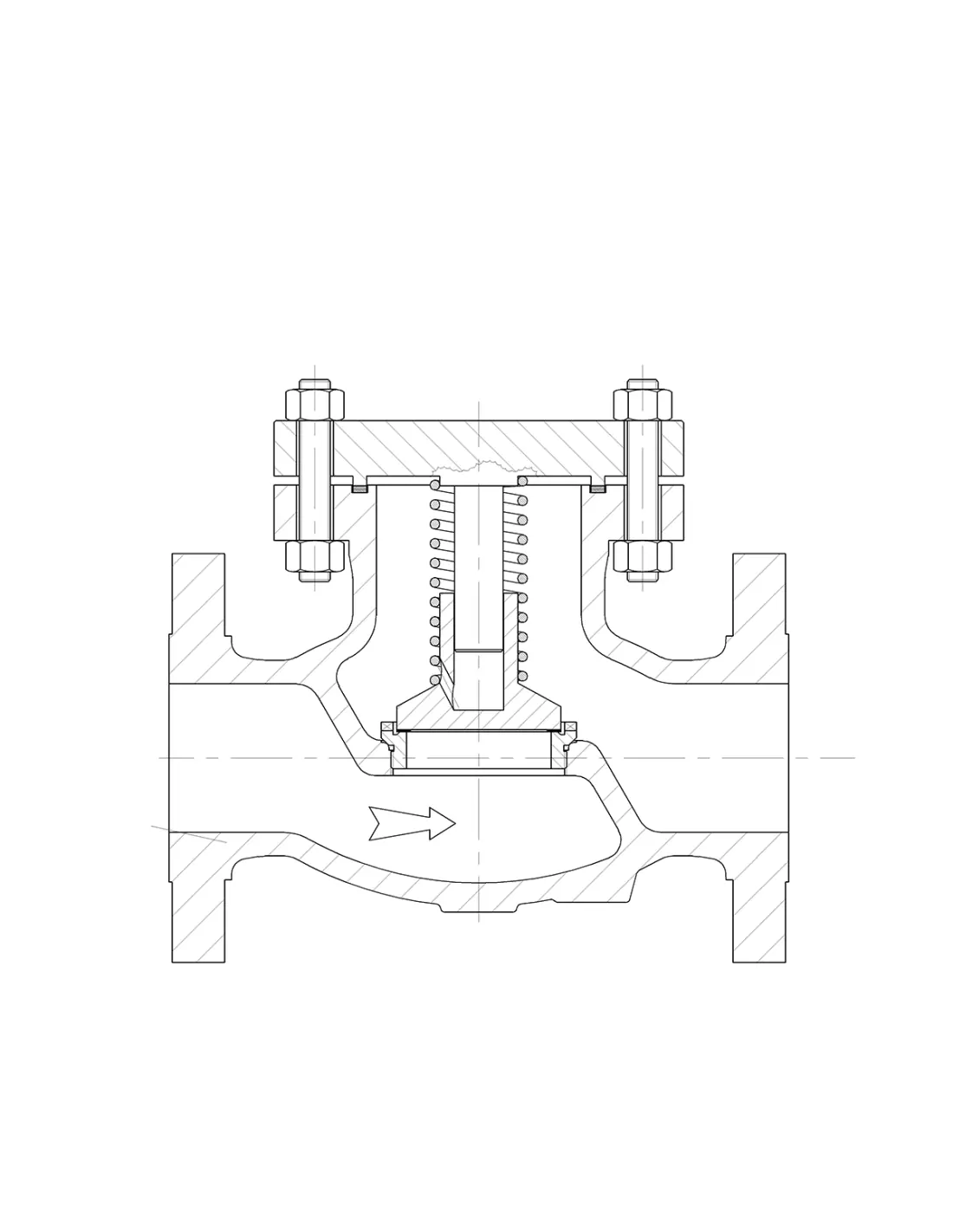

Η βασική κατασκευή περιλαμβάνει bolted cover, πλήρες άνοιγμα, λειασμένη έδρα/δίσκο και αντικαταστάσιμη έδρα. Τα διαθέσιμα υλικά σώματος περιλαμβάνουν 1.0619 για ανθρακούχο χάλυβα και 1.4408 για ανοξείδωτη έκδοση. Σε επιφάνειες έδρας προβλέπονται X20Cr13 ή X5CrNiMo17-12-2, με επιλογές Stellite, Monel, Hastelloy ή άλλα υλικά κατόπιν προδιαγραφής.

Συνδέσεις και στεγανοποίηση

Η τυπική σύνδεση είναι φλαντζωτή κατά EN 1092. Προαιρετικά προβλέπονται άκρα συγκόλλησης BW, φλάντζες RTJ και ANSI συνδέσεις. Το παρέμβυσμα είναι ανοξείδωτο ενισχυμένο γραφίτη, με δυνατότητα PTFE ή άλλων υλικών. Προαιρετικά διατίθεται δίσκος με PTFE ή ελαστομερές για απαιτήσεις χαμηλότερης διαρροής στην έδρα.

Πρότυπα και έλεγχοι

Ο σχεδιασμός αναφέρεται σε EN 12516, face-to-face σε EN 558, rating σε EN 1092, σήμανση σε EN 19, πιστοποιητικά EN 10204 3.1 / 3.2 και συμμόρφωση CE / PED.

Εφαρμογές επιλογής

Χρησιμοποιείται σε γραμμές ατμού, νερού διεργασίας, συμπυκνωμάτων, θερμικών ρευστών και συμβατών αερίων, με τελική επιλογή βάσει πίεσης, θερμοκρασίας, υλικού σώματος και διαβρωτικότητας μέσου. Σε υψηλά PN απαιτείται έλεγχος pressure-temperature rating και διαθέσιμης διαφορικής πίεσης για σταθερή ανύψωση του εμβόλου.

FAQ

Πότε επιλέγεται 1.4408; Σε διαβρωτικότερα μέσα ή όταν απαιτείται ανοξείδωτη κατασκευή.
Υπάρχει bypass ή drain; Προβλέπονται ως επιλογές κατόπιν ζήτησης.
