Ασφαλιστικά Εκτόνωσης Σε Αγωγό Nuova τύπος G40

Nuova G40 βαλβίδα ασφαλείας με εκτόνωση σε αγωγό

Η Nuova G40 είναι βαλβίδα ασφαλείας ελατηρίου για εφαρμογές όπου η εκτόνωση πρέπει να οδηγείται σε σωλήνα εξόδου, συλλέκτη ή ελεγχόμενο σημείο απόρριψης. Η οπή εκτόνωσης είναι 40 mm, με επιφάνεια 1256 mm², για αέρια, ατμούς και υγρά χωρίς στερεά σωματίδια.

Τεχνικά δεδομένα

• PN: 40
• Πίεση ρύθμισης CE / UKCA / EAC / ATEX: 0,3–14 bar
• Πίεση ρύθμισης ASME XIII / CRN / SELO-TSG: 1–14 bar
• Reduced flow coefficient: 0,61 ή 0,71 για ρύθμιση >3 bar
• ASME / CRN / SELO coefficient: 0,629

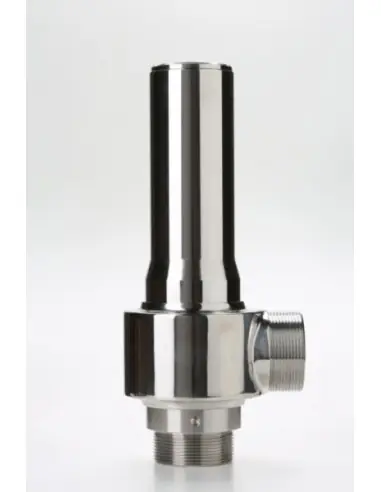

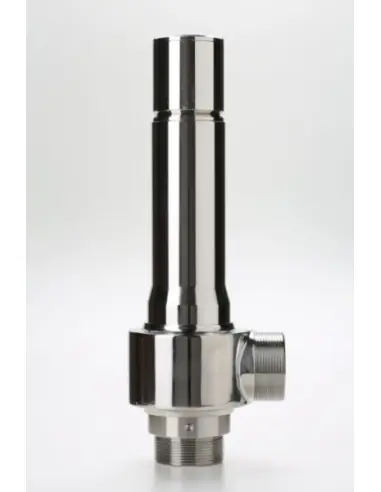

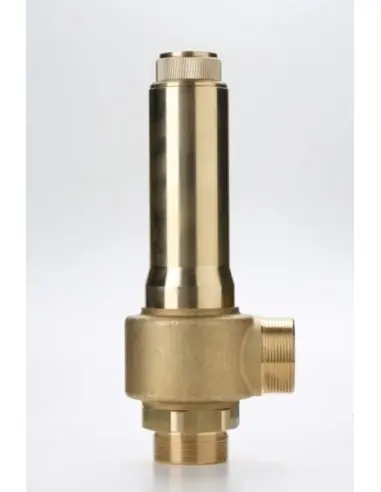

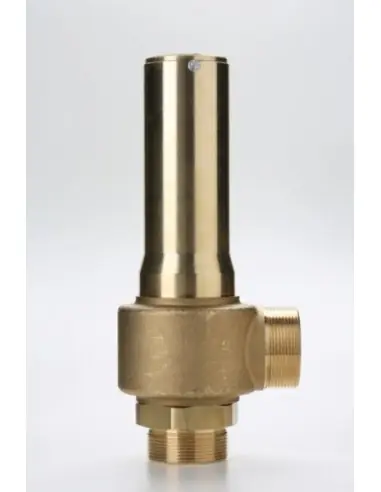

• Υλικά: ορείχαλκος, μικτή κατασκευή ορείχαλκου–ανοξείδωτου ή ανοξείδωτο

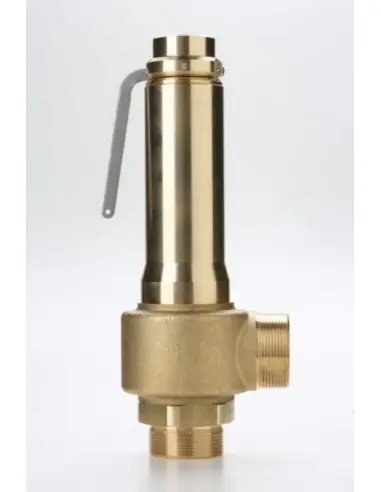

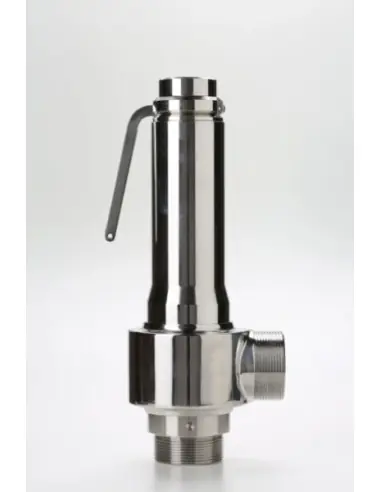

• Εκδόσεις: με δακτύλιο, χωρίς δακτύλιο, με μοχλό, με πνευματικό άνοιγμα ή πνευματική διάταξη με αισθητήρα

Συνδέσεις

Η είσοδος διατίθεται με G 1½"–2" ISO 228, R 1½"–2" EN 10226, 1½"–2" NPT, καθώς και εκδόσεις Tri-Clamp 2", DN40–50 DIN 405 / DIN 11851, DN40–50–65 PN16–40 και 2"–2½" ANSI 150 lb. Η έξοδος είναι G 2" ISO 228, με επιλογές Tri-Clamp 2", DN50 DIN, DN50–65 PN16–40 ή 2"–2½"–3" ANSI 150 lb.

Έδρες και θερμοκρασία

Διαθέσιμες έδρες: NBR, EPDM, Viton, silicone, PTFE, Kalrez και μεταλλική έδρα. Το εύρος λειτουργίας εξαρτάται από το υλικό στεγανοποίησης: από -196°C σε PTFE ή μεταλλική έδρα έως +450°C σε μεταλλική έδρα ανοξείδωτης κατασκευής.

Εγκατάσταση και συντήρηση

Η G40 χρησιμοποιείται σε συλλέκτες ατμού, δοχεία πίεσης, αεροφυλάκια, γραμμές τεχνικών αερίων και κυκλώματα υγρών όπου απαιτείται σωληνωμένη εκτόνωση. Η έξοδος πρέπει να αποστραγγίζεται, να έχει επαρκή διατομή και να μην μεταφέρει φορτία στο σώμα. Ρύποι, άλατα ή συμπυκνώματα στην έδρα μπορούν να επηρεάσουν το επανακλείσιμο μετά από εκτόνωση.
