Ασφαλιστικά Εκτόνωσης Σε Αγωγό Nuova τύπος D7/C

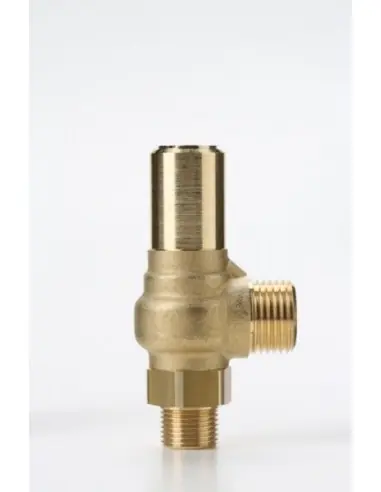

Nuova D7/C βαλβίδα ασφαλείας με εκτόνωση σε αγωγό

Η Nuova D7/C είναι βαλβίδα ασφαλείας ελατηρίου για εφαρμογές μικρής παροχής, όπου η εκτόνωση πρέπει να οδηγείται σε σωλήνα εξόδου. Η οπή είναι 7 mm, με επιφάνεια 38,47 mm², κατάλληλη για αέρα, ουδέτερα αέρια, ατμούς και υγρά, μετά από έλεγχο συμβατότητας υλικών και έδρας.

Τεχνικά δεδομένα

PN: 60
Πίεση ρύθμισης CE / UKCA / EAC / ATEX: 0,3–60 bar
Πίεση ρύθμισης ASME XIII / CRN / SELO-TSG: 1–60 bar
Reduced flow coefficient: 0,85 για CE / UKCA / EAC / ATEX
ASME / CRN / SELO coefficient: 0,629
Υλικά: ορείχαλκος, μικτή κατασκευή ορείχαλκου–ανοξείδωτου ή ανοξείδωτο

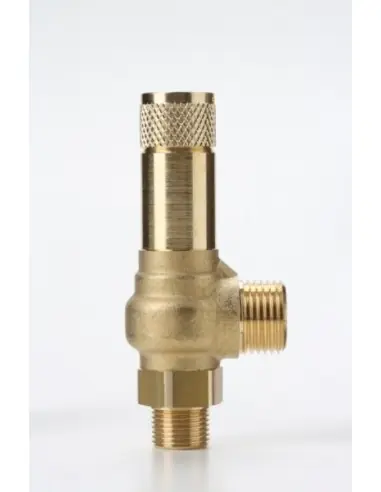

Εκδόσεις: με δακτύλιο ή χωρίς δακτύλιο χειροκίνητης ανύψωσης

Συνδέσεις

Η είσοδος διατίθεται ως G 1/4" ή G 3/8" ISO 228, R 1/4" ή R 3/8" EN 10226, 1/4" ή 3/8" NPT, καθώς και 3/4" Tri-Clamp σε συγκεκριμένες εκτελέσεις. Η έξοδος είναι G 1/2" ISO 228, ώστε η εκτόνωση να μπορεί να οδηγηθεί σε αγωγό ή ασφαλές σημείο.

Έδρες και θερμοκρασία

Διαθέσιμες έδρες: NBR, EPDM, Viton, silicone, PTFE και Kalrez. Τα όρια λειτουργίας κυμαίνονται από -196°C έως +250°C για PTFE, έως +275°C για Kalrez σε ανοξείδωτη κατασκευή. Η επιλογή έδρας γίνεται βάσει θερμοκρασίας, μέσου, χημικής συμβατότητας και απαίτησης στεγανότητας.

Εφαρμογές και εγκατάσταση

Η D7/C χρησιμοποιείται σε μικρά δοχεία πίεσης, compact skids, βοηθητικές γραμμές αέρα, αέρια δοκιμών και κυκλώματα όπου δεν επιτρέπεται ελεύθερη εκτόνωση στον χώρο. Η γραμμή εξόδου πρέπει να έχει αποστράγγιση, να μην δημιουργεί ανεξέλεγκτη αντίθλιψη και να μην μεταφέρει μηχανικά φορτία στο σώμα της βαλβίδας.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Εγχειρίδιο

Περιγραφή

Tipo : Type :	D7/C	do: 7mm	Area: 38,47mm²
Omologazione Homologation	PN	Coefficiente efflusso ridotto Reduced flow coefficient	Campo di taratura Setting range
CE - UKCA	60	0,85	0,3 - 60,0 bar
EAC	60	0,85	0,3 - 60,0 bar
ATEX Ex h II 2 Gb - UKEX	60	0,85	0,3 - 60,0 bar
ATEX Ex h II 2 Db - UKEX (1)	60	0,85	0,3 - 60,0 bar
ASME XIII - CRN (Canada)	60	0,629	1,0 - 60,0 bar
SELO - TSG	60	0,629	1,0 - 60,0 bar
CONFIGURAZIONE - CONFIGURATION
Materiale Material	Ottone *Brass*	Mista Ottone-Acciaio inox *Mixed Brass-Stainless steel*	Acciaio inox *Stainless steel*
Modelli Model	Con ghiera	Con ghiera	Con ghiera
	With ring nut	With ring nut	With ring nut
	Senza Ghiera	Senza Ghiera	Senza Ghiera
	Without ring nut	Without ring nut	Without ring nut
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Sedi di Tenuta Seal System	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	VITON -20 / +200 °C	VITON -20 / +200 °C	VITON -20 / +200 °C
	SILICONE -60 / +200 °C	SILICONE -60 / +200 °C	SILICONE -60 / +200 °C
	PTFE -196 / +250 °C	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	KALREZ -20 / +250 °C	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	/	/
Connessione Entrata Inlet Connection	G.1/4" - 3/8" ISO228	G.1/4" - 3/8" ISO228	G.1/4" - 3/8" ISO228
	G.3/8" ISO228 F	G.3/8" ISO228 F	G.3/8" ISO228 F
	R.1/4" - 3/8" EN10226	R.1/4" - 3/8" EN10226	R.1/4" - 3/8" EN10226
	1/4" - 3/8" NPT	1/4" - 3/8" NPT	1/4" - 3/8" NPT
	/	3/4" Tri Clamp	3/4" Tri Clamp
	/	/	/
	/	/	/
	/	/	/
Connessione Uscita Outlet Connection	G.1/2" ISO228	G.1/2" ISO228	G.1/2" ISO228
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
*Note: (1) No Modello Con leva / No Model With leve*
