Ανταλλακτικοί οπτικοί δείκτες Noris κατά DIN 7081

NORIS DIN 7081 – βοριοπυριτικά γυαλιά για δείκτες στάθμης

Τα γυαλιά NORIS κατά DIN 7081 είναι ανταλλακτικές γυάλινες πλάκες για οπτικούς δείκτες στάθμης σε λέβητες, δοχεία πίεσης και βιομηχανικά κυκλώματα υγρών. Δεν αποτελούν πλήρες υαλοστάσιο· επιλέγονται ως ανταλλακτικό στοιχείο για υπάρχον σώμα δείκτη, με έλεγχο διαστάσεων, παρεμβυσμάτων και επιτρεπόμενων συνθηκών λειτουργίας.

Εκδόσεις

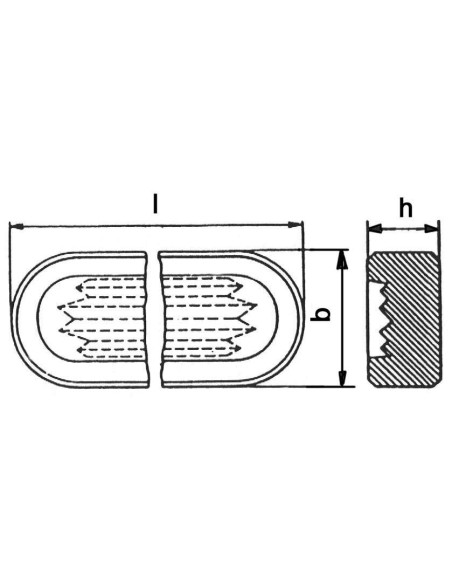

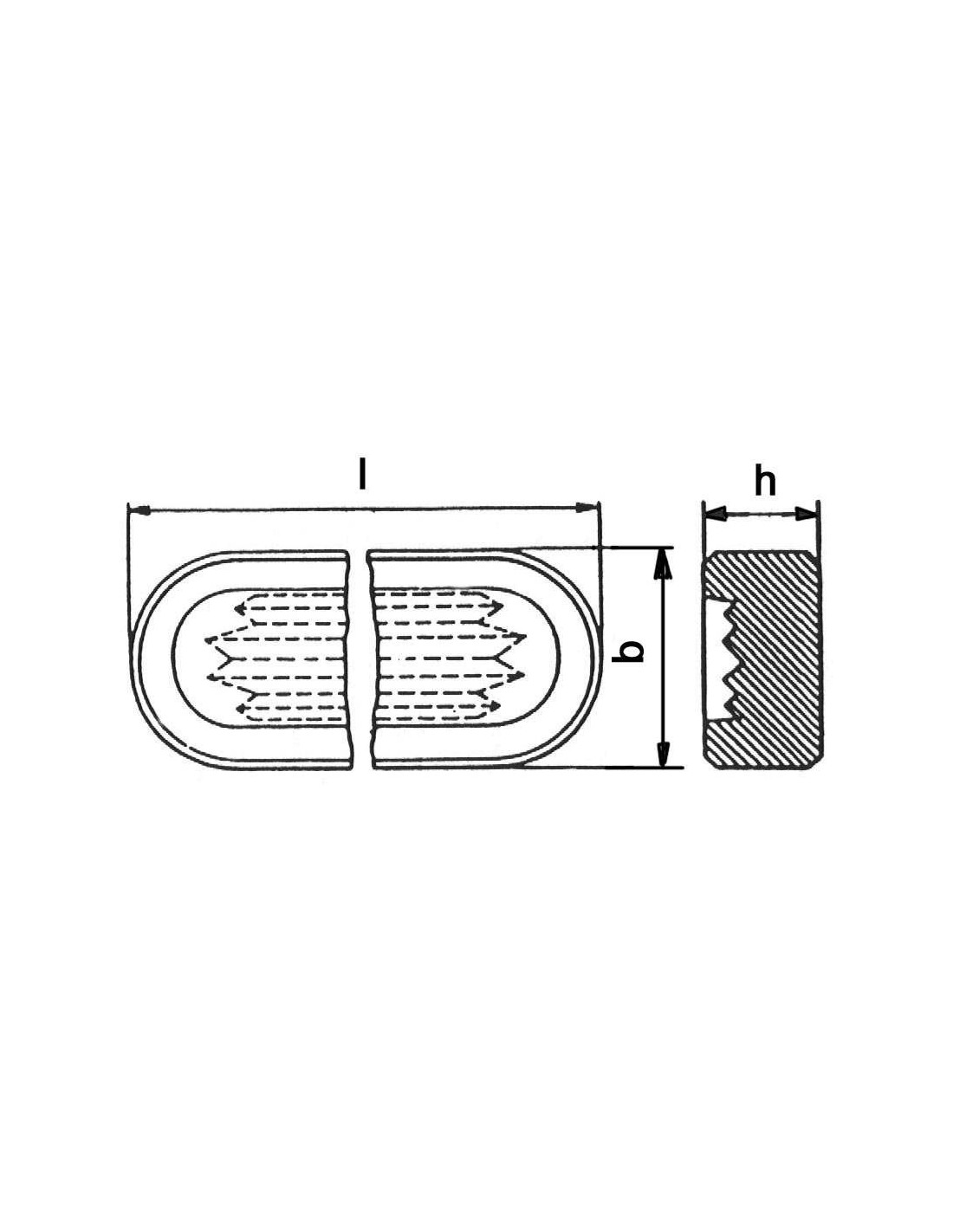

• R-form / Reflection glass: γυαλί με αυλακώσεις στην πλευρά του μέσου, για δείκτες τύπου Reflex.

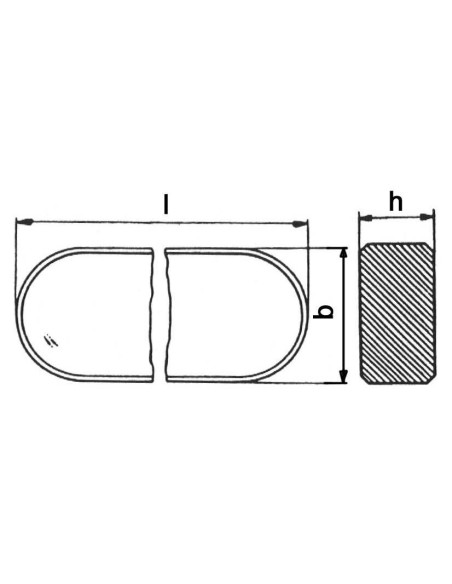

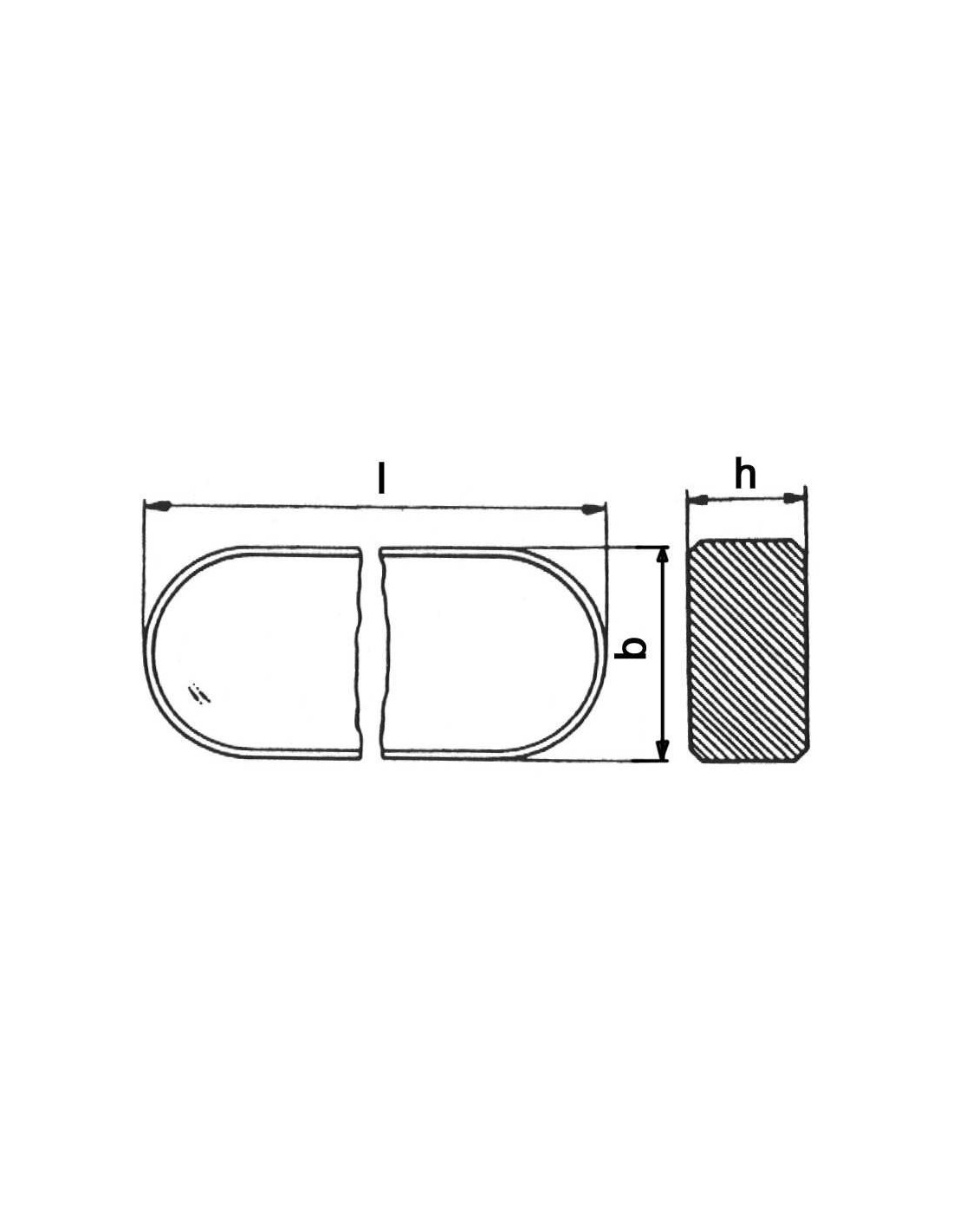

• T-form / Transparent glass: διάφανο γυαλί χωρίς αυλακώσεις, για δείκτες τύπου Transparent.
• Υλικό: βοριοπυριτικό γυαλί κατά DIN 7081.
• Επιφάνειες: λειασμένη περιοχή στεγανοποίησης ή πίεσης, ανά τύπο.

Διαστάσεις

Οι διαθέσιμες διαστάσεις αναφέρονται ως l × b × h. Περιλαμβάνονται πλάτη 30 mm και 34 mm, πάχη 17 mm και 21 mm, και μήκη από 95 mm έως 500 mm, ανά μορφή και τυποποιημένο μέγεθος DIN. Η επιλογή πρέπει να γίνεται με βάση το κάθισμα του υπάρχοντος δείκτη, το ορατό μήκος και τον τύπο καλύμματος.

Παρεμβύσματα και τοποθέτηση

Για κάθε γυαλί απαιτείται ένα παρέμβυσμα στην πλευρά του μέσου και μία αντισταθμιστική στεγανοποίηση στην πλευρά του καλύμματος. Το υλικό παρεμβύσματος πρέπει να επιλέγεται με βάση θερμοκρασία, πίεση, χημική συμβατότητα και συχνότητα θερμικών κύκλων.

Τυπικές εφαρμογές

• υαλοστάσια ατμολεβήτων
• δοχεία συμπυκνωμάτων
• δεξαμενές νερού τροφοδοσίας
• κυκλώματα θερμού νερού
• δοχεία διεργασίας με ανάγκη τοπικής οπτικής ένδειξης

Σημεία συντήρησης

Κατά την αντικατάσταση ελέγχονται η επιπεδότητα καθίσματος, η καθαρότητα επιφανειών, η σωστή φορά του Reflex γυαλιού και η ομοιόμορφη σύσφιξη των κοχλιών. Για μη τυπικές διαστάσεις, υλικά ή υψηλότερες θερμοκρασίες προβλέπονται ειδικές εκδόσεις κατόπιν τεχνικού ελέγχου.
