Υδραυλικοί Περιστροφικοί Ενεργοποιητές 90° | Sander Marine

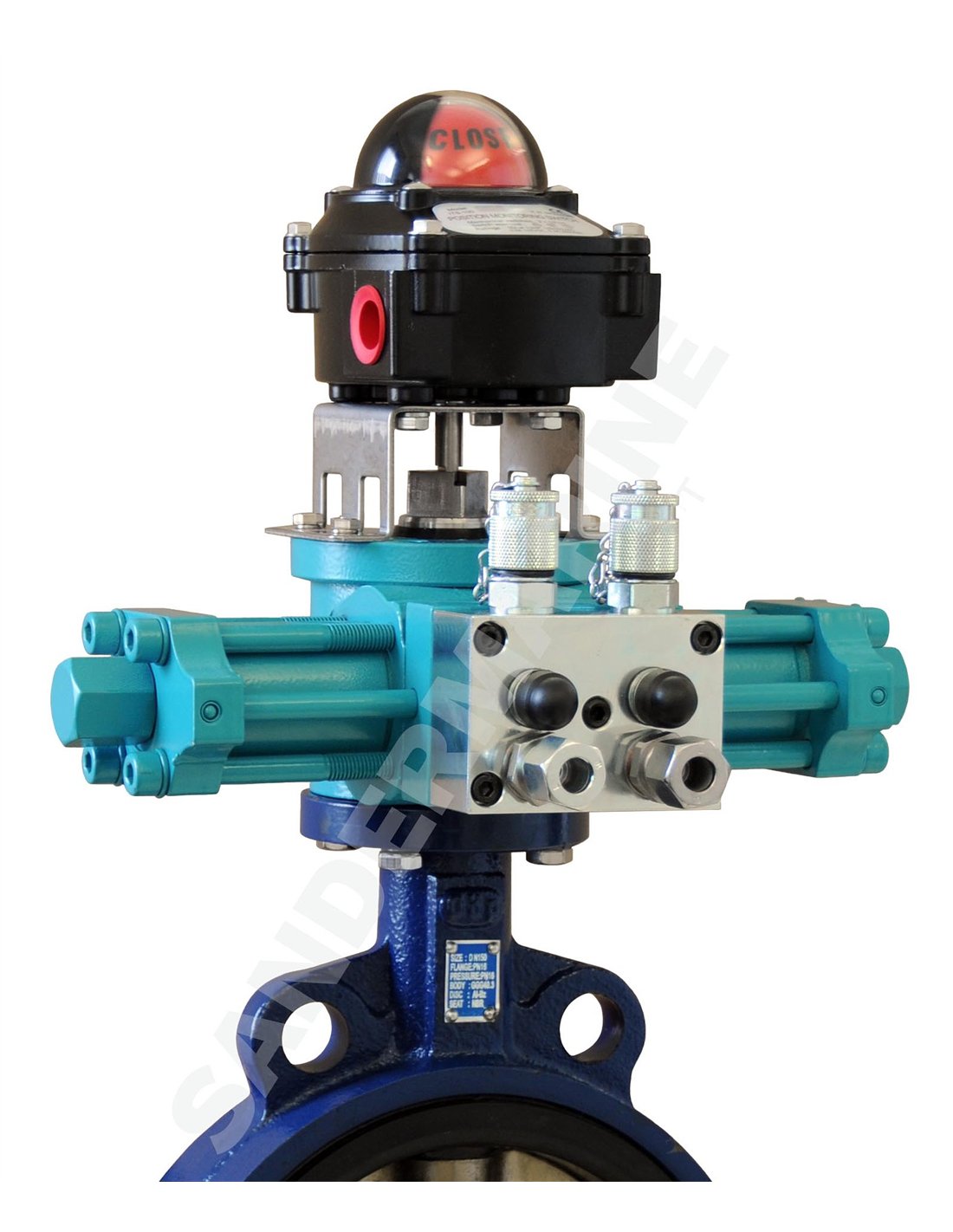

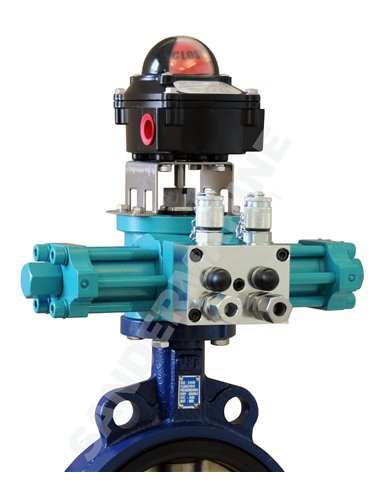

Οι υδραυλικοί περιστροφικοί ενεργοποιητές Sander Marine προορίζονται για τον χειρισμό βαλβίδων τετάρτου στροφής 90°, κυρίως βανών πεταλούδας και σφαιρικών βανών, σε ναυτιλιακές και βιομηχανικές εφαρμογές. Έχουν σχεδιαστεί από το τμήμα μελετών της Sander Marine και κατασκευάζονται στις εγκαταστάσεις της εταιρείας, με στόχο μεγάλη διάρκεια ζωής και περιορισμένες απαιτήσεις συντήρησης.

Η σειρά διατίθεται σε εκδόσεις διπλής ενέργειας και με ελατήριο επαναφοράς, με δυνατότητα διαμόρφωσης spring-to-close ή spring-to-open, ανάλογα με την απαιτούμενη λειτουργία ασφαλείας της εγκατάστασης. Η αρθρωτή κατασκευή επιτρέπει τη μετατροπή μεταξύ υδραυλικής λειτουργίας και λειτουργίας με ελατήριο επαναφοράς, ανάλογα με τις απαιτήσεις της εφαρμογής.

Οι ενεργοποιητές παρέχουν σταθερή ροπή εξόδου και μπορούν να εγκατασταθούν σε διαφορετικές θέσεις. Διαθέτουν ρυθμιζόμενο όριο περιστροφής και εσωτερική υδραυλική διασωλήνωση, περιορίζοντας την έκθεση και τον κίνδυνο πρόκλησης ζημιάς στις εξωτερικές σωληνώσεις λαδιού.

Η σύνδεση με τη βαλβίδα πραγματοποιείται μέσω συνδυασμένων φλαντζών σύμφωνα με ISO 5211, ενώ η σύνδεση NAMUR επιτρέπει την εγκατάσταση κοινών τερματικών διακοπτών και ενδείξεων θέσης. Οι υδραυλικές συνδέσεις και τα μπλοκ ελέγχου είναι τυποποιημένα σε όλη τη σειρά, διευκολύνοντας την εγκατάσταση, τη συντήρηση και την επιλογή εξοπλισμού.

Για χειροκίνητη λειτουργία έκτακτης ανάγκης μπορεί να χρησιμοποιηθεί πρόσθετη χειραντλία, η οποία συνδέεται μέσω ταχυσυνδέσμου στο υδραυλικό μπλοκ ελέγχου. Διατίθενται επίσης εκδόσεις με ενδιάμεσο κιβώτιο για χειροκίνητο χειρισμό.

Οι τύποι SHA/DA-32 έως SHA/DA-63 διαθέτουν μονό έμβολο, ενώ ο SHA/DA-70 διαθέτει διπλό έμβολο.

Κύρια χαρακτηριστικά

• Συμπαγής κατασκευή και χαμηλό βάρος

• Σταθερή ροπή εξόδου

• Αρθρωτή κατασκευή

• Εκδόσεις διπλής ενέργειας και με ελατήριο επαναφοράς

• Spring-to-close ή spring-to-open λειτουργία

• Δυνατότητα εγκατάστασης σε διαφορετικές θέσεις

• Ρυθμιζόμενο όριο περιστροφής

• Εσωτερική υδραυλική διασωλήνωση

• Τυποποιημένες υδραυλικές συνδέσεις σε όλη τη σειρά

• Κοινά υδραυλικά μπλοκ ελέγχου για διαφορετικά μεγέθη

• Φλάντζες σύνδεσης σύμφωνα με ISO 5211

• Σύνδεση NAMUR για τερματικούς διακόπτες και ενδείξεις θέσης

• Δυνατότητα χειροκίνητης λειτουργίας έκτακτης ανάγκης μέσω χειραντλίας

Διαθέσιμες ειδικές εκδόσεις

Οι υδραυλικοί ενεργοποιητές μπορούν επίσης να διαμορφωθούν με:

• Κουτιά τερματικών διακοπτών σε εκδόσεις IP67, IP68 ή Ex

• Spring-to-close ή spring-to-open λειτουργία

• Χειροκίνητη λειτουργία έκτακτης ανάγκης μέσω ενδιάμεσου κιβωτίου

• Υδραυλικά μπλοκ ελέγχου προσαρμοσμένα στην εφαρμογή

• Απευθείας σύνδεση σε τοπική υδραυλική μονάδα ισχύος

• Ξεχωριστή εγκατάσταση του υδραυλικού μπλοκ ελέγχου

• Ειδικές εκδόσεις για βυθισμένη λειτουργία ή εγκατάσταση σε απαιτητικές συνθήκες, ανάλογα με την εφαρμογή
