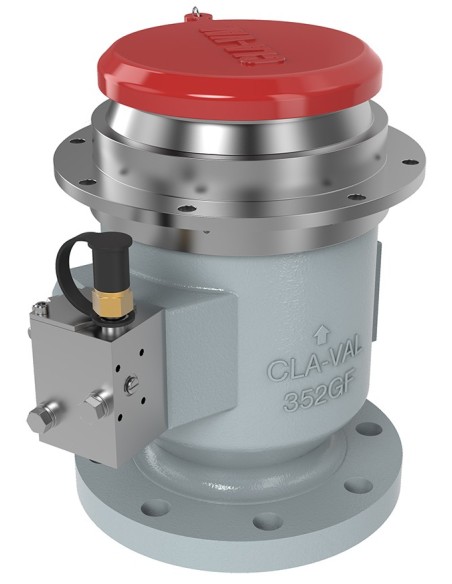

Υποδαπέδια βαλβίδα υδροληψίας για συστήματα ανεφοδιασμού αεροσκαφών Cla-Val τύπος 352GF

Cla-Val 352GF Hydrant Pit Valve

Η Cla-Val 352GF είναι υποδαπέδια βαλβίδα hydrant pit για συστήματα ανεφοδιασμού αεροσκαφών. Λειτουργεί ως pilot-operated on/off valve τύπου piston και τοποθετείται συνήθως στο τελικό σημείο υπόγειας γραμμής καυσίμου, πριν τη σύνδεση με hydrant pit coupler 4” API. Στο τεχνικό φυλλάδιο αναφέρεται ως τελική διάταξη αποκοπής σύμφωνα με NFPA 30.

Λειτουργία deadman

Η 352GF μπορεί να παραγγελθεί με:

• χειροκίνητο deadman pilot
• πνευματικό deadman pilot
• πνευματικό pilot με defuel λειτουργία
• πνευματικό pilot με emergency air release lanyard

Στην πνευματική έκδοση, το προαιρετικό emergency air release επιτρέπει χειροκίνητο κλείσιμο ακόμη και όταν υπάρχει ενεργή πίεση αέρα στο deadman κύκλωμα.

Υδραυλικά και μηχανικά στοιχεία

• Συμμόρφωση: EI Specification 1584 Fourth Edition
• Θερμοκρασία λειτουργίας: -40 έως +180 °F / -40 έως +80 °C
• Πίεση σχεδιασμού: 275 psi
• Πίεση λειτουργίας: -1,5 έως 200 psi
• Άνοιγμα έως 90% ροής: 5–10 s
• Χρόνος κλεισίματος από 1189 gpm / 4500 l/min: 3–5 s
• Πτώση πίεσης στα 1189 gpm: 23,5 psi
• Τοποθέτηση σε φρεάτια διαμέτρου 13”

Υλικά κατασκευής

Το κάτω σώμα είναι ductile iron ASTM A536 65-45-12. Ο άνω API adapter είναι ανοξείδωτος χάλυβας Grade 410, σκληρυμένος σε Brinell 345/365. Το piston είναι ανοξείδωτο, τα seals είναι nitrile και fluorocarbon, ενώ η προστασία διάβρωσης γίνεται με electroless nickel plating κατά MIL-C-26047.

Στα κρίσιμα pressure-containing μέρη δεν χρησιμοποιείται αλουμίνιο. Αυτό έχει σημασία σε hydrant pits όπου η βαλβίδα λειτουργεί σε περιβάλλον με καύσιμο, υγρασία, μηχανική καταπόνηση από coupler και περιορισμένη πρόσβαση συντήρησης.

Επιλογές παραγγελίας

• 4: inlet flange 4” ANSI 150
• 6: inlet flange 6” ANSI 150
• A: air/fuel pilot
• AD: air pilot με defuel
• M: manual pilot
• AL: air pilot με override
• S4/S6: stone guard
• I: φίλτρο 20 mesh για 4” και 6”

Συντήρηση

Η ενσωματωμένη servicing valve επιτρέπει αφαίρεση του pilot για service χωρίς αποσυμπίεση του delivery system. Αυτό μειώνει τις επεμβάσεις στη θαμμένη σωλήνωση και περιορίζει τον χρόνο εκτός λειτουργίας του pit point.

FAQ

Με ποιον coupler συνεργάζεται;
Με 4” API hydrant pit couplers, όπως Cla-Val 351GF-15 και 353GF pressure control coupler.

Πότε επιλέγεται emergency air release;
Όταν απαιτείται ανεξάρτητος τρόπος κλεισίματος της pit valve σε πνευματικό deadman σύστημα, ανεξάρτητα από την κατάσταση της παροχής αέρα.
