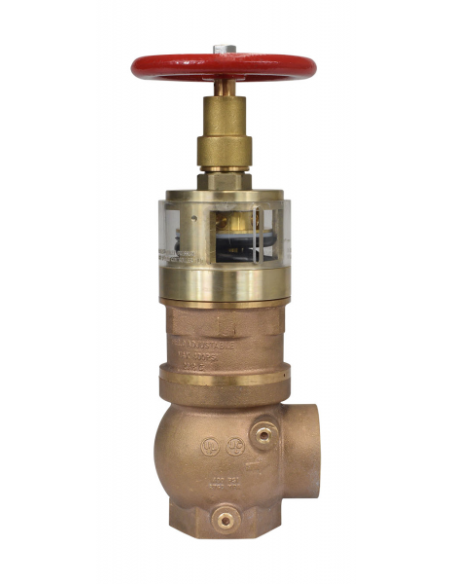

Ρυθμιζόμενη Επιτόπου Βαλβίδα Μείωσης Πίεσης Cla-Val τύπος 90-ADJ-PRV-25

Cla-Val 90-ADJ-PRV-25 ρυθμιζόμενη βαλβίδα μείωσης πίεσης 2½”

Η Cla-Val 90-ADJ-PRV-25 είναι επιτόπου ρυθμιζόμενη pressure reducing valve 2½” για standpipe και hose/floor valve εφαρμογές πυροπροστασίας. Η πίεση ελέγχεται με ρύθμιση του περιορισμού ροής, ενώ υπάρχει δυνατότητα bypass του περιορισμού όταν απαιτείται πλήρης παροχή. Το σώμα είναι forged brass με Forgeline bonnet και seat assembly. Η κατασκευή είναι δοκιμασμένη στα 300 psi / 2070 kPa και είναι UL/ULC Listed.

Τεχνικά στοιχεία

• Μέγεθος: 2½”.
• Τύπος: field adjustable pressure reducing hose valve.
• Σώμα: forged brass, με επιλογές polished chrome, cast chrome ή polished brass.
• Συνδέσεις: Female x Female, Female x Male, Groove x Groove, Groove x Male.
• Πρότυπα εφαρμογής: NFPA 13 Class II και NFPA 14 Class II & III standpipe systems.
• Χρήση σε sprinkler systems ως Special System Water Control Valve – Pressure Reducing and Pressure Control Type.
• Λειτουργία και ως checking device, χωρίς ξεχωριστή αντεπίστροφη βαλβίδα σε κατάλληλη εφαρμογή.

Εφαρμογές

Χρησιμοποιείται σε Class I και Class III standpipe systems, fire department outlet connections, hose rack assemblies και sprinkler control σημεία όπου η διαθέσιμη πίεση riser πρέπει να μειωθεί τοπικά. Η επιλογή απαιτεί static inlet pressure, residual inlet pressure, απαιτούμενη παροχή, επιθυμητή outlet pressure και τύπο σύνδεσης.

Όρια πίεσης κατά NFPA

Για Class I και Class III standpipe service, η πίεση εξόδου της hose valve δεν πρέπει να υπερβαίνει τα 175 psi και κανονικά δεν πρέπει να είναι κάτω από 100 psi. Όπου επιτρέπεται χαμηλότερη πίεση από την αρμόδια αρχή, η discharge pressure δεν πρέπει να είναι κάτω από 65 psig. Για Class II, η residual outlet pressure περιορίζεται στα 100 psi με ελάχιστη discharge pressure 65 psig.

Supervisory switch

Μπορεί να προστεθεί switch για απομακρυσμένη ένδειξη ανοικτής/κλειστής θέσης. Για sprinkler control, όπου η βαλβίδα μένει συνήθως ανοικτή, συνιστάται NC switch “close to signal”. Για standpipe εφαρμογές, όπου η βαλβίδα μένει συνήθως κλειστή, συνιστάται NO switch “open to signal”.

FAQ

Ρυθμίζεται στο πεδίο;
Ναι. Σε αντίθεση με τις factory set PRV, η 90-ADJ-PRV-25 επιτρέπει επιτόπου ρύθμιση.

Τι πρέπει να ελεγχθεί μετά την εγκατάσταση;
Πίεση εισόδου, πίεση εξόδου και λειτουργία υπό παροχή, σύμφωνα με NFPA 14 και τα υδραυλικά δεδομένα του συστήματος.
