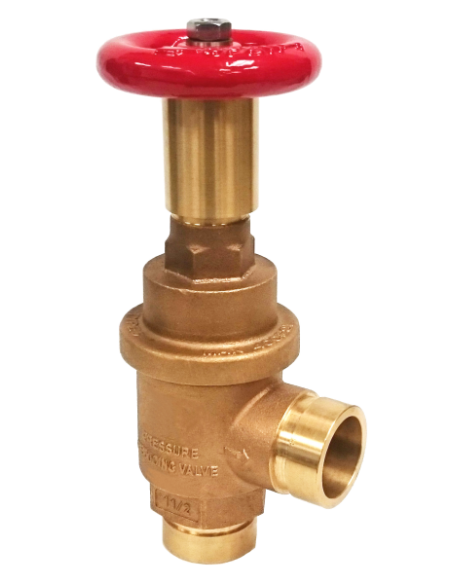

Η Cla-Val 90-FS-PRV-15 είναι εργοστασιακά ρυθμισμένη, μη ρυθμιζόμενη στο πεδίο, βαλβίδα μείωσης πίεσης 1½” για standpipe, hose valve, floor control valve και λειτουργία check device. Χρησιμοποιείται σε συστήματα Class II και είναι UL/ULC Listed, με μέγιστη πίεση εισόδου συστήματος 300 psi.
Σε standpipe χρήση, η βαλβίδα περιορίζει την πίεση εξόδου στο σημείο λήψης, ώστε η παροχή πυροσβεστικού σωλήνα να βρίσκεται εντός των ορίων σχεδιασμού. Για Class II hose valve, η τεκμηρίωση αναφέρει μέγιστη residual outlet pressure 100 psi και ελάχιστη discharge pressure 65 psi.
Σε sprinkler εφαρμογές, η grooved έκδοση χρησιμοποιείται μόνο εντός sprinkler system και δεν προορίζεται για απευθείας σύνδεση πυροσβεστικού σωλήνα.
Πριν την εγκατάσταση απαιτείται έκπλυση σωληνώσεων για απομάκρυνση σκουριάς, αλάτων και ξένων σωμάτων. Η φορά ροής πρέπει να ακολουθεί το βέλος στο σώμα. Απαιτούνται μανόμετρα εισόδου/εξόδου, relief valve τουλάχιστον 1/2” NPS κατάντη και δοκιμή υπό flow και no-flow συνθήκες σύμφωνα με NFPA 13 ή NFPA 14. Η περιοδική επιθεώρηση και δοκιμή γίνεται βάσει NFPA 25.
Ρυθμίζεται στο εργοτάξιο;
Όχι. Είναι factory set και ο τύπος επιλέγεται από τα υδραυλικά δεδομένα της θέσης.
Τι στοιχεία χρειάζονται για επιλογή;
Static και residual inlet pressure, απαιτούμενη παροχή, επιθυμητή residual outlet pressure, χρήση hose ή sprinkler και τύπος σύνδεσης.
Χρειάζεται ετήσια δοκιμή;
Η τεκμηρίωση συνιστά annual flow test για επαναφορά λειτουργίας και απομάκρυνση πιθανών υπολειμμάτων.
The Cla-Val 1 ½” Model 90-FS-PRV-15 Is a UL/ULC listed Factory Set pressure reducing valve which can be used as a standpipe valve, floor control valve and a checking device.
The valve is in compliance with NFPA for Class II systems and can handle “flow” and “no flow” conditions and rated for systems up to a maximum inlet 300 psi.
