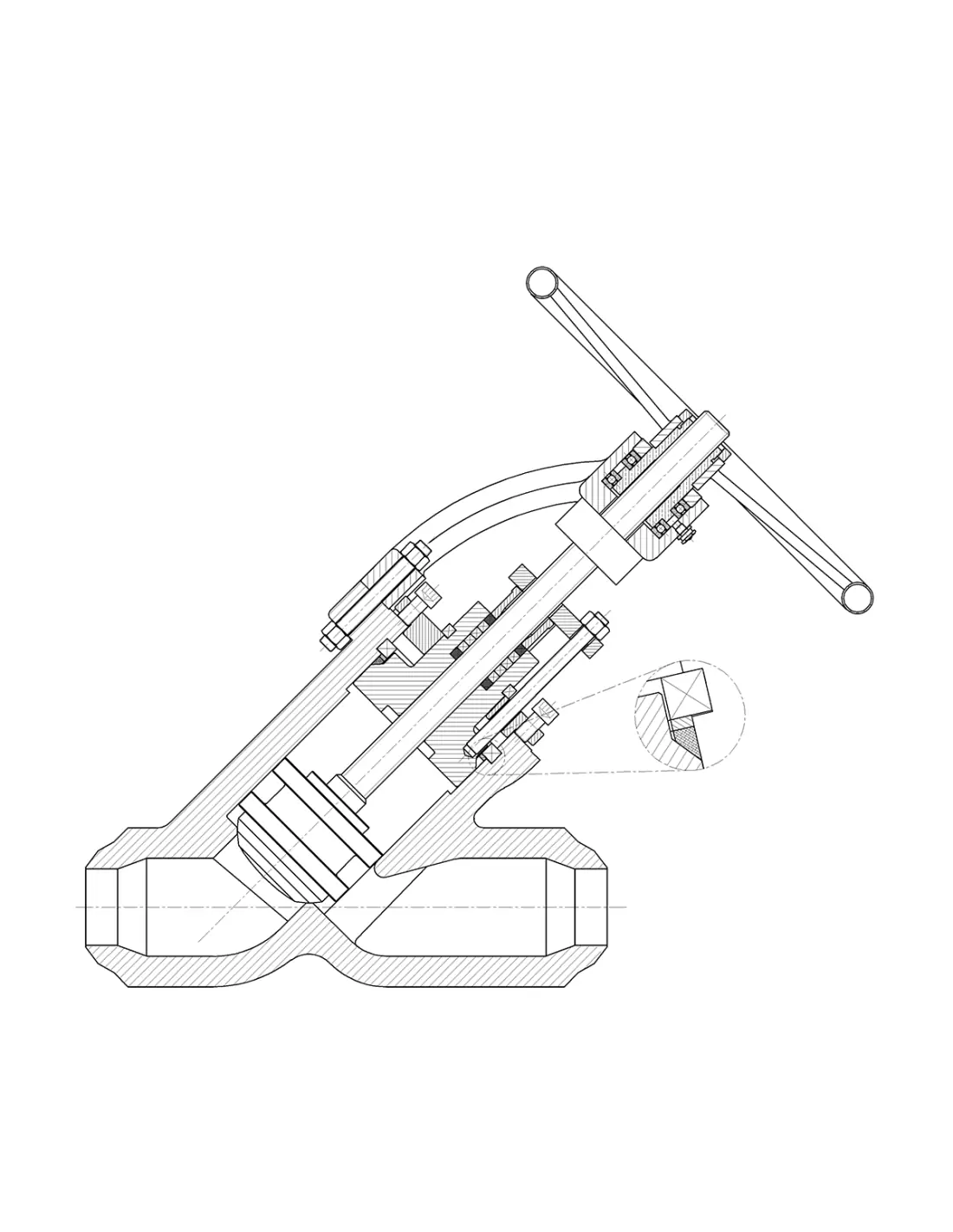

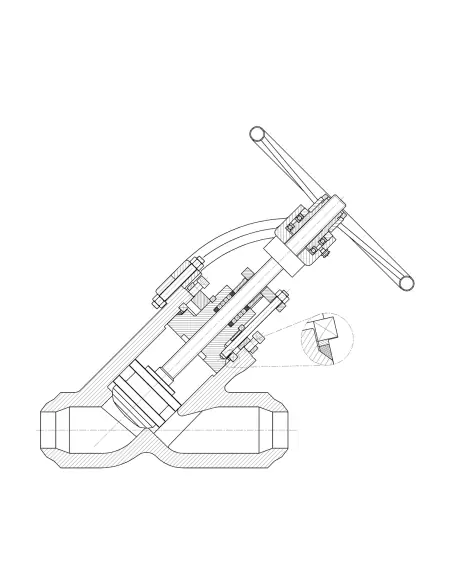

Ατμοφράκτης με στυπιοθλίπτη Y (Pressure seal) Valvosider κατά DIN

Ατμοφράκτης Y-Type Pressure Seal Valvosider κατά DIN

Ο Valvosider Y-Type Pressure Seal είναι globe valve λοξής ροής για γραμμές υψηλής πίεσης σε ατμό, θερμό νερό, συμπυκνώματα και βιομηχανικά ρευστά συμβατά με τα υλικά σώματος. Η γεωμετρία Y μειώνει την απώλεια πίεσης σε σχέση με συμβατική ευθεία globe valve, ενώ διατηρεί διάταξη έδρας/δίσκου κατάλληλη για απομόνωση και επιλεγμένο throttling.

Εύρος κατασκευής

• PN100: DN50–DN600, Fig. P182
• PN160: DN50–DN600, Fig. P183
• PN250: DN50–DN600, Fig. P184
• PN320: DN50–DN600, Fig. P185
• PN420: DN50–DN600, Fig. P186
• Σύνδεση: κυρίως butt weld, με επιλογή φλαντζών.
• Υλικά σώματος: 1.0619, 1.7357, 1.7380.

Κατασκευή και πρότυπα

Η σειρά αναφέρεται σε σχεδίαση EN 12516, face-to-face EN 12982 / EN 558, φλάντζες EN 1092, BW άκρα κατά DIN 3239, δοκιμές EN 12266, σήμανση EN 19, συμμόρφωση CE-PED και πιστοποιητικά EN 10204 3.1 / 3.2. Το τεχνικό φύλλο φέρει τίτλο pressure seal, ενώ στο πεδίο περιγραφής εμφανίζεται ένδειξη “bolted bonnet”, στοιχείο που πρέπει να επιβεβαιώνεται στην τεχνική προσφορά.

Στεγανοποίηση και trim

Το στέλεχος στεγανοποιείται με graphite rings και wiper rings. Το gasket είναι stainless-steel reinforced graphite. Οι επιφάνειες έδρας και δίσκου είναι hard faced, με επιλογές Stellite, Monel, Hastelloy ή άλλα υλικά ανά ρευστό, θερμοκρασία και απαίτηση διάβρωσης/φθοράς.

Επιλογή εφαρμογής

Για πίεση κάτω από τον δίσκο πρέπει να ελέγχονται τα όρια Δp του κατασκευαστή. Το datasheet δίνει ενδεικτικά 85 bar για DN80, 60 bar για DN100, 21 bar για DN150, 14 bar για DN200 και έως 2,2 bar για DN600. Πάνω από αυτά τα όρια απαιτείται gear operator ή εγκατάσταση με πίεση πάνω από τον δίσκο και εσωτερικό/εξωτερικό bypass.

Επιλογές χειρισμού

Διατίθενται ISO 5210 top flange, gear operator, chain wheel, πνευματικός, υδραυλικός ή ηλεκτρικός ενεργοποιητής, limit switches, interlock, regulating disc, double-stage disc, stop-check disc, live-loaded packing, stem extension, drain plug, flanged ends και ANSI connections.

FAQ

Πότε επιλέγεται Y-Type pressure seal;

Σε υψηλές πιέσεις όπου απαιτείται μικρότερη πτώση πίεσης από ευθεία globe valve και παραμένει αναγκαία η γεωμετρία globe για shut-off ή ελεγχόμενο στραγγαλισμό.

Είναι κατάλληλος για ρύθμιση;

Μόνο με regulating disc ή double-stage disc και έλεγχο Δp, θορύβου, ταχύτητας και φθοράς έδρας.
