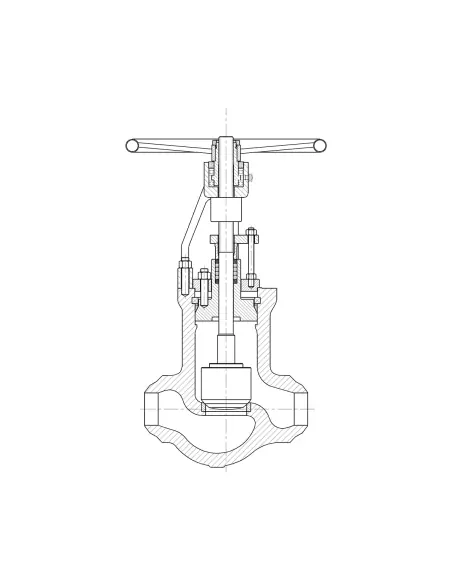

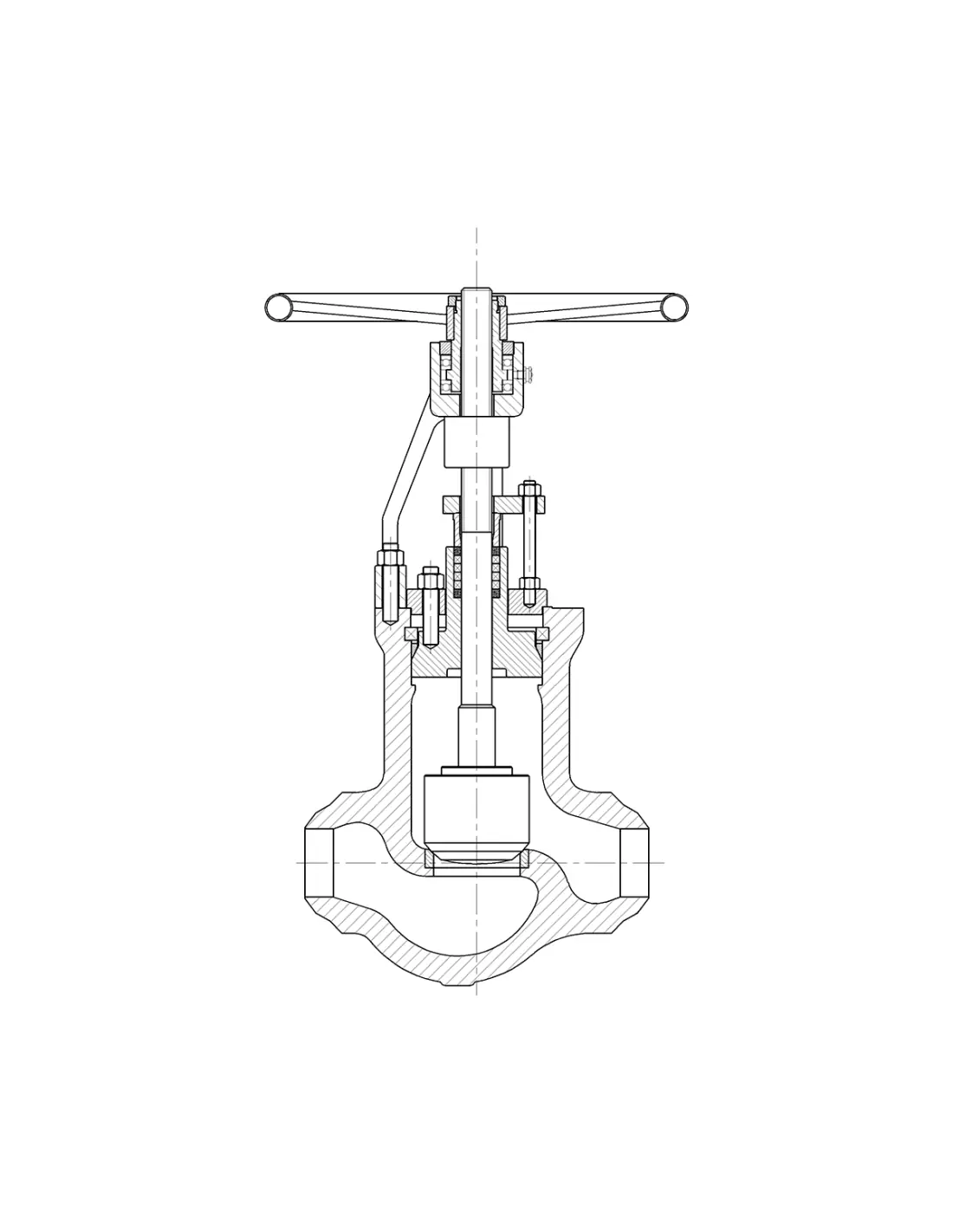

Ατμοφράκτης με στυπιοθλίπτη (Pressure seal) Valvosider κατά DIN

Ατμοφράκτης Valvosider Pressure Seal κατά DIN

Ο Valvosider Pressure Seal DIN είναι globe valve ευθείας ροής για γραμμές υψηλής πίεσης, κυρίως σε ατμό, θερμό νερό, συμπυκνώματα και βιομηχανικά ρευστά συμβατά με carbon / alloy steel σώμα. Η σειρά καλύπτει PN100, PN160, PN250, PN320 και PN420, με DN50–DN600 ανά figure P162–P166.

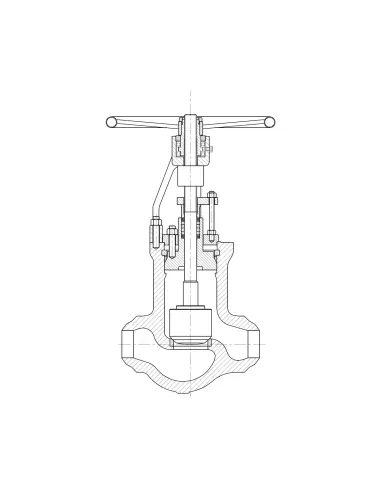

Κατασκευή

• Τύπος: pressure seal globe valve, ευθείας ροής.
• Λειτουργία: outside screw & yoke, rising stem, rising handwheel.
• Δίσκος: loose disc.
• Συνδέσεις: κυρίως butt weld, με δυνατότητα flanged ends κατόπιν επιλογής.
• Υλικά σώματος: 1.0619, 1.7357, 1.7380.
• Packing: graphite rings και wiper rings.
• Bonnet gasket: stainless-steel reinforced graphite.

Πρότυπα και τεκμηρίωση

Η σχεδίαση αναφέρεται σε EN 12516, face-to-face EN 12982 / EN 558, φλάντζες EN 1092, BW άκρα κατά DIN 3239, δοκιμές EN 12266, σήμανση EN 19, συμμόρφωση CE-PED και πιστοποιητικά EN 10204 3.1 / 3.2.

Επιλογή εφαρμογής

Η επιλογή γίνεται με βάση PN, DN, θερμοκρασία, pressure-temperature rating, υλικό σώματος, φορά πίεσης στον δίσκο και επιτρεπτή διαφορική πίεση. Για υψηλή πίεση κάτω από τον δίσκο πρέπει να ελέγχεται το όριο του κατασκευαστή· όταν ξεπερνιέται, προβλέπεται gear operator ή εγκατάσταση με πίεση πάνω από τον δίσκο και εσωτερικό ή εξωτερικό bypass.

Trim και στεγανότητα

Οι επιφάνειες έδρας/δίσκου είναι hard faced, με επιλογές Stellite, Monel, Hastelloy ή άλλα υλικά κατά απαίτηση. Για throttling απαιτείται regulating disc ή double-stage disc, ώστε να περιορίζονται φθορά έδρας, θόρυβος και μη ελεγχόμενη πτώση πίεσης.

Επιλογές χειρισμού

Διατίθενται ISO 5210 top flange, gear operator, chain wheel, πνευματικός, υδραυλικός ή ηλεκτρικός ενεργοποιητής, position indicator, limit switches, locking/interlock, PTFE soft seats, live-loaded packing, stem extension, stop-check disc και drain plug.

FAQ

Πότε επιλέγεται pressure seal αντί bolted bonnet;

Σε υψηλές πιέσεις, όπου η στεγανοποίηση bonnet πρέπει να αξιοποιεί την εσωτερική πίεση για αύξηση της συμπίεσης στο gasket.

Είναι κατάλληλος για ρύθμιση;

Μόνο με κατάλληλο δίσκο ρύθμισης και έλεγχο Δp, ταχύτητας, θορύβου και θερμικής καταπόνησης.
