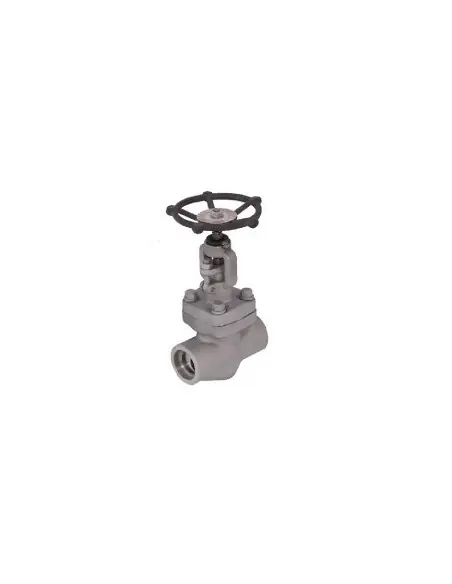

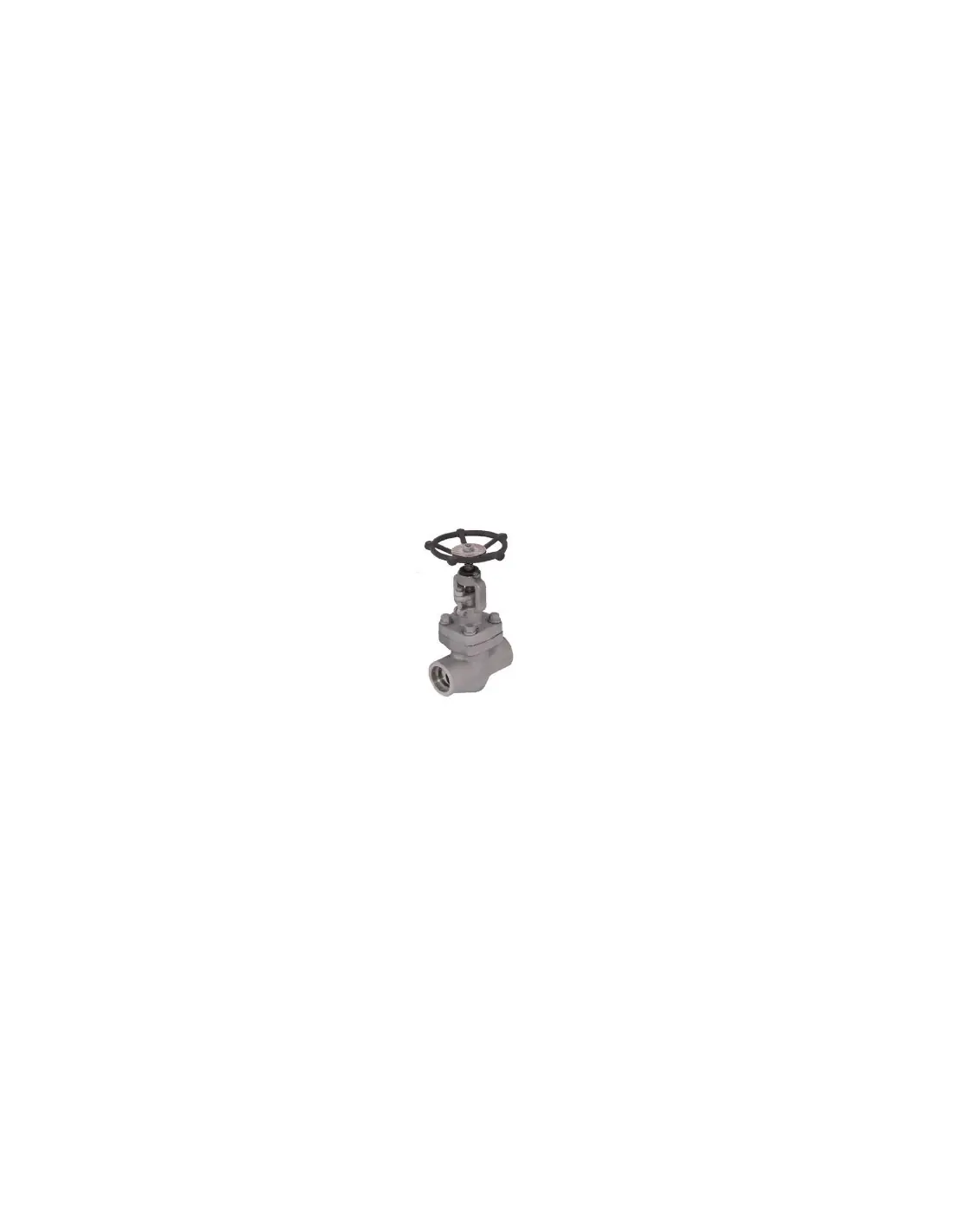

Ατμοφράκτης με στυπιοθλίπτη ICP τύπος G800 κλάσης 800 lbs

Forged globe valve ICP G800 Class 800

Ο ICP G800 είναι σφυρήλατος ατμοφράκτης τύπου globe, Class 800, για μικρά DN σε γραμμές ατμού, συμπυκνωμάτων, νερού, αέρα, λαδιού και συμβατών βιομηχανικών ρευστών. Η σελίδα προϊόντος τον αναφέρει ως bi-directional valve, όμως σε εφαρμογές με κρίσιμη στεγανότητα υπό διαφορική πίεση η φορά εγκατάστασης πρέπει να επιβεβαιώνεται από το datasheet ή το σχέδιο έργου.

Κατασκευή και συνδέσεις

• Μεγέθη: ½"–2" / DN15–DN50.
• Pressure class: ANSI Class 800.
• Συνδέσεις: NPT κατά ANSI B1.20.1 ή socket weld κατά ANSI B16.11.
• Υλικά σώματος/καπακιού: ASTM A105 ή ASTM A182 F316L.
• Packing: flexible graphite + carbon fibre.
• Χειρισμός: χειροτροχός.

Trim και στεγανοποίηση

Στην έκδοση carbon steel, το trim περιλαμβάνει δίσκο AISI 420 + Stellite, έδρα A105 + Stellite και στέλεχος AISI 410. Στην ανοξείδωτη έκδοση χρησιμοποιείται A182 F316L, με έδρα F316L + Stellite. Η επιλογή Stellite είναι χρήσιμη σε ατμό ή ρευστά με αυξημένη φθορά έδρας, αλλά δεν υποκαθιστά φίλτρο όταν υπάρχουν σωματίδια στο μέσο.

Πρότυπα και τεκμηρίωση

Το PDS αναφέρει σχεδίαση κατά BS 5352 / ASME B16.34, δοκιμές API 598, pressure test EN 12266-1, marking EN 19 και ISO 9001. Η εμπορική σελίδα αναφέρει API 602· η διαφορά πρέπει να επιβεβαιώνεται κατά την παραγγελία. Διατίθεται πιστοποιητικό EN 10204 2.2, με αναφορές σε PED 2014/68/EU και ATEX Group II Cat. 2.

Επιλογή εφαρμογής

Η επιλογή A105 είναι συνήθης για ατμό, νερό και γενικές υπηρεσίες carbon steel. Η F316L προτιμάται όταν απαιτείται ανοξείδωτο σώμα λόγω ρευστού ή περιβάλλοντος. Το διάγραμμα pressure-temperature δείχνει λειτουργία A105 περίπου από -29 έως 425°C και F316L περίπου από -50 έως 450°C, με απομείωση πίεσης όσο αυξάνεται η θερμοκρασία.

FAQ

Είναι βαλβίδα ρύθμισης;

Είναι κυρίως απομονωτική globe valve. Περιορισμένο throttling απαιτεί έλεγχο ΔP, ταχύτητας, θορύβου και φθοράς έδρας.

Τι ελέγχεται στη συντήρηση;

Packing, gland flange, στεγανότητα έδρας, κατάσταση χειροτροχού και πιθανή διαρροή από gasket καπακιού.
