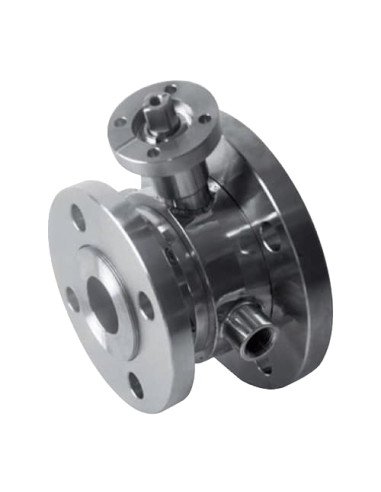

Σφαιρικός κρουνός 4G Ghidini τύπος 1630

Σφαιρικός κρουνός 2 δρόμων 4G Ghidini 1630

Ο τύπος 1630 είναι σφαιρικός κρουνός πυθμένα δεξαμενής, “Integral Seal”, με λυγισμένο κάτω στέλεχος και άνω φλάντζα ISO 5211 / DIN 3337 για ενεργοποιητή. Υπάρχει και έκδοση με θερμαντικό μανδύα.

Τεχνικά χαρακτηριστικά

  • Χρήση: έξοδος πυθμένα δεξαμενής
  • Ροή: full bore
  • Υλικό: AISI 316L / 1.4404
  • Διαστάσεις: DN40 έως DN125
  • Πίεση: PN 10 / PN 16
  • Έδρες: Virgin PTFE
  • Θερμοκρασία: -20°C έως +160°C
  • Σύνδεση: φλάντζα δεξαμενής και περιστρεφόμενη σπειρωτή φλάντζα εξόδου κατά UNI EN 1092-1:2003
  • Επιφάνεια: γυαλισμένη

Εφαρμογές

Κατάλληλος για δεξαμενές προϊόντος, γραμμές εκκένωσης, CIP κυκλώματα, τρόφιμα, ποτά και χημικά μέσα συμβατά με 316L και PTFE.

Διαφορά από τον 1530

Ο 1530 είναι φλαντζωτός κρουνός γραμμής. Ο 1630 είναι διαμόρφωση πυθμένα δεξαμενής, με γεωμετρία εξόδου για άμεση αποστράγγιση ή μεταφορά προϊόντος.

Επιλογές

  • Πνευματικός ή ηλεκτρικός ενεργοποιητής
  • Χειροκίνητο κιτ μοχλού
  • Αντιφλάντζες δεξαμενής
  • Αντιστατική διάταξη ATEX
  • M.O.C.A. CE 1935/2004 κατόπιν ζήτησης
Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • 1.4404
Ονομαστική Πίεση (Επιλογές)
  • PN 10
  • PN 16
Έδρα (Επιλογές)
  • PTFE Virgin

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

TWO way ball valve STEM BENT BOTTOM with “INTEGRAL SEAL” / TWO-way ball valve STEM BENT BOTTOM with “INTEGRAL SEAL” with HEATING JACKET

Use: Valve for tank bottom

Antistatic device ATEX:

II 2G Ex h IIC T4 Gb

II 2D Ex h IIIC T135°C Db

Drive: ISO 5211 – DIN 3337 flange for actuator

Connections: Flange-Flange, tank side flange fixed and revolving threaded flange according to UNI EN 1092-1:2003 on outlet side

Flow: Full

Material: Aisi 316L (1.4404)

Measure: from DN40 to DN125

Seals: Virgin P.T.F.E.

Operating temperature: -20°C+160°C

Outer finish: Polished

Screws for mounting actuator included

On request:

M.O.C.A. CE 1935/2004

• MANUAL with LEVER Kit

• Counterflanges for Tank
