Βαλβίδα αντεπιστροφής σπαστού δίσκου Mei τύπος CD

MEI CD – βαλβίδα αντεπιστροφής διπλού κλαπέτου

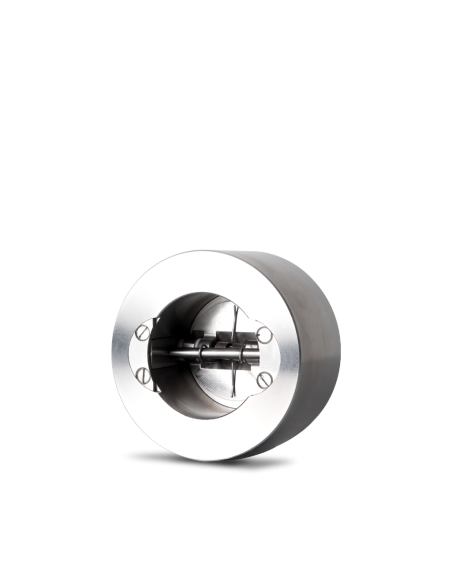

Η MEI CD είναι βαλβίδα αντεπιστροφής τύπου twin flap / dual plate, για εγκατάσταση μεταξύ φλαντζών. Τα δύο κλαπέτα ανοίγουν από τη διαφορική πίεση της ροής και κλείνουν με ελατηριωτή επαναφορά όταν η παροχή μειωθεί ή αντιστραφεί. Δεν χρησιμοποιεί ενεργοποιητή.

Κατασκευή και συνδέσεις

• Τυπική κατασκευή: wafer, αυτοκεντραριζόμενη.
• Διαθέσιμες εκδόσεις: lug και double flanged κατόπιν ζήτησης.
• Εκδόσεις σώματος: retainerless ή retainer.
• Διαστάσεις: DN50–DN500 στη σειρά CD.
• Φλάντζες: UNI PN10–PN40 και ANSI 150–600.
• Face-to-face: EN 558-1 σειρά 16.
• Δοκιμή πίεσης: API 598.

Υλικά και στεγάνωση

Το τεχνικό φυλλάδιο αναφέρει σώμα από zinc plated carbon steel ή AISI 316 stainless steel, με κλαπέτα από AISI 316L / CF3M. Η έδρα μπορεί να είναι metal-to-metal ή μαλακή στεγάνωση EPDM, Viton/FKM ή Buna/NBR, ανάλογα με το ρευστό, τη θερμοκρασία και την απαίτηση διαρροής στην έδρα.

Υδραυλικά δεδομένα

Για οριζόντια εγκατάσταση με νερό στους 20°C, οι τιμές Kvs κυμαίνονται από 58 m³/h στο DN50 έως 10.180 m³/h στο DN500. Το διάγραμμα πτώσης πίεσης του κατασκευαστή πρέπει να χρησιμοποιείται με ισοδύναμη παροχή νερού για ρευστά διαφορετικής πυκνότητας.

Εφαρμογές

Κατάλληλη για νερό, ψύξη, βοηθητικά βιομηχανικά δίκτυα, αέρα και συμβατά αέρια ή υγρά. Σε χημικά, θαλασσινό νερό ή θερμά μέσα απαιτείται έλεγχος συμβατότητας σώματος, κλαπέτων, ελατηρίων και υλικού έδρας.

Σημεία επιλογής

Η επιλογή δεν πρέπει να γίνεται μόνο από DN σωλήνωσης. Απαιτείται έλεγχος παροχής, πτώσης πίεσης, πίεσης ανοίγματος, θέσης εγκατάστασης και ελάχιστης ταχύτητας για σταθερό άνοιγμα των κλαπέτων. Σε χαμηλές παροχές μπορεί να εμφανιστεί παλμική κίνηση και φθορά έδρας.

FAQ

Πότε επιλέγεται retainerless έκδοση; Όταν ζητείται μείωση πιθανών εξωτερικών σημείων διαρροής από διατρήσεις συγκράτησης αξόνων.
Υπάρχει μαλακή έδρα; Ναι, EPDM, Viton ή Buna.
Χρειάζεται actuator; Όχι, η λειτουργία γίνεται από τη ροή και τα ελατήρια.
