Βαλβίδα διατήρησης / ρύθμισης διαφορικής πίεσης Brandoni τύπος Ekoflux S

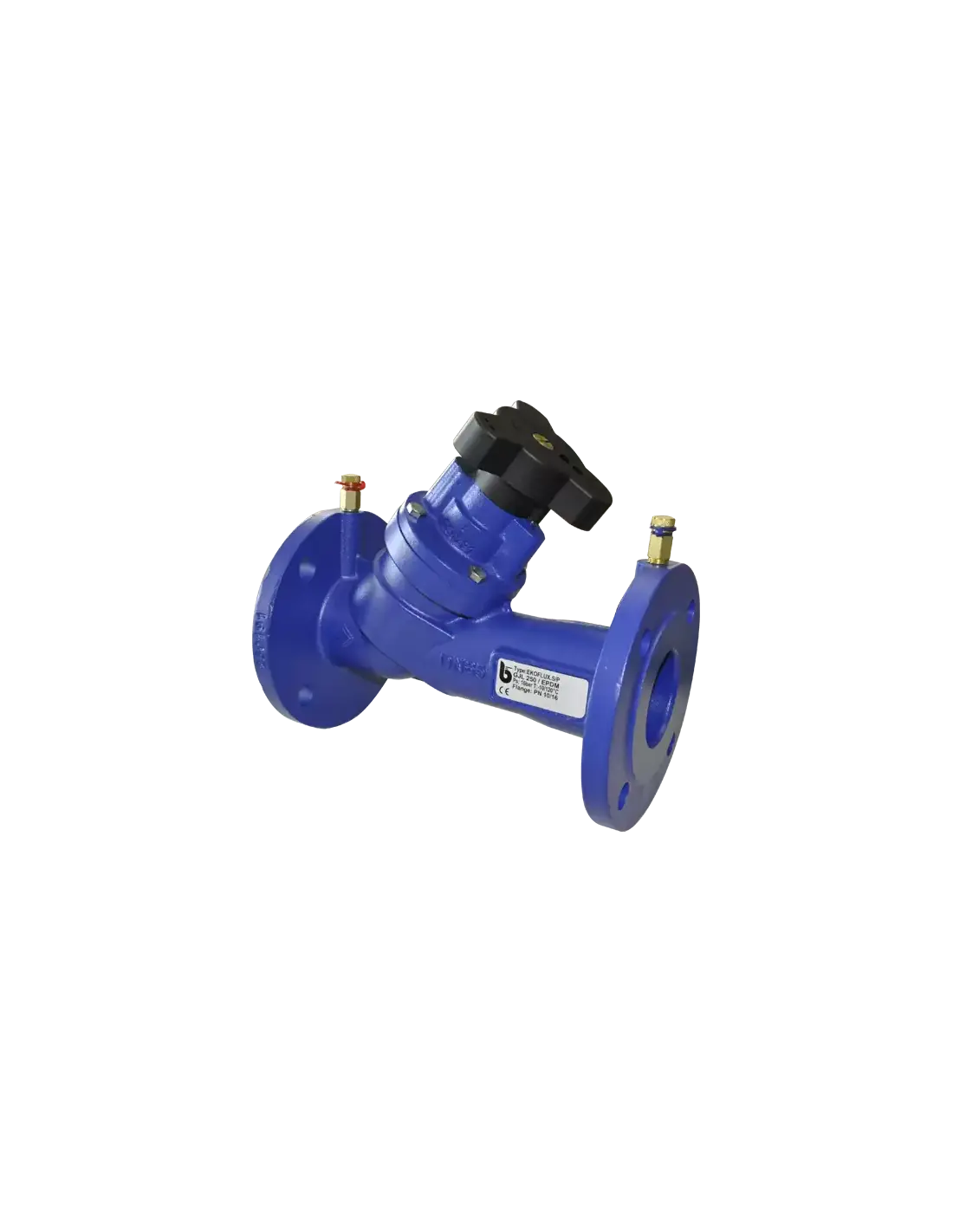

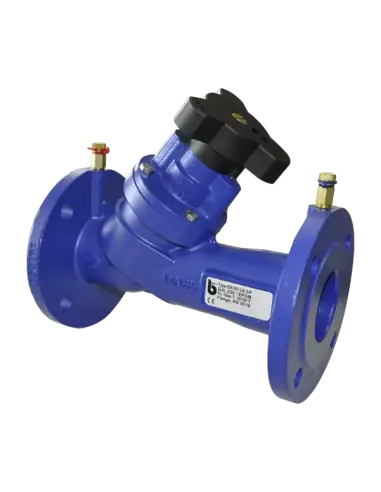

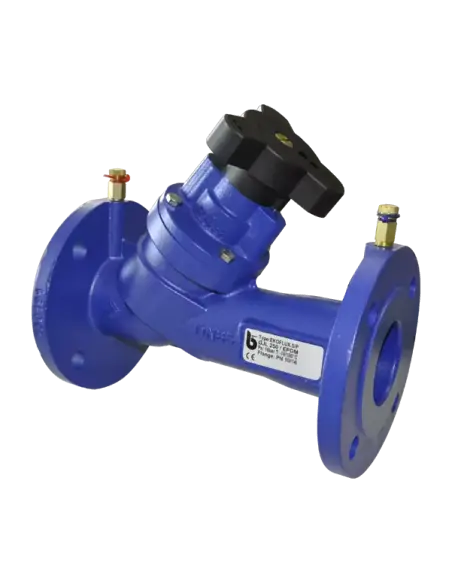

Brandoni Ekoflux S – Φλαντζωτή βαλβίδα εξισορρόπησης

Η Brandoni Ekoflux S είναι χειροκίνητη βαλβίδα εξισορρόπησης για κύρια κυκλώματα ή επιμέρους κλάδους θέρμανσης και ψύξης. Ρυθμίζει την παροχή μέσω συνεχούς προρύθμισης και επιτρέπει μέτρηση διαφορικής πίεσης για commissioning.

Τεχνικά στοιχεία

  • Τύπος: flanged balancing valve
  • Σύνδεση: φλαντζωτή
  • DN50: θηλυκό/θηλυκό σπείρωμα
  • Τυποποίηση: DIN
  • PN: 16
  • Σώμα: EN-GJL-250 ή EN-GJS-400-15
  • Έδρα: FKM
  • Τοποθέτηση: προσαγωγή ή επιστροφή
  • Προσαρμογή σε PN16 και ANSI 150 φλάντζες με πρόσθετες φλάντζες

Λειτουργία

Η βαλβίδα δημιουργεί ελεγχόμενη απώλεια πίεσης ώστε να περιορίζεται η παροχή στον σχεδιαστικό κλάδο. Τα σημεία μέτρησης χρησιμοποιούνται για υπολογισμό παροχής από Δp και για υδραυλική εξισορρόπηση του δικτύου.

Εφαρμογές

  • συλλέκτες θέρμανσης / ψύξης
  • κλάδοι HVAC με σταθερή ή μερικώς μεταβλητή παροχή
  • κύρια κυκλώματα αντλιών
  • εξισορρόπηση risers
  • σύνδεση με DPCV για μεταφορά πίεσης προσαγωγής

Παρελκόμενα

  • ηλεκτρονικό όργανο μέτρησης Δp, παροχής και balancing
  • αντάπτορας probe μανομέτρου

FAQ

Σε τι διαφέρει από Ekoflux D/M;
Η Ekoflux S είναι χειροκίνητη βαλβίδα εξισορρόπησης. Οι D/M ρυθμίζουν ενεργά τη διαφορική πίεση.

Πότε επιλέγεται;
Όταν απαιτείται καθορισμένη παροχή σε κλάδο και δυνατότητα επαλήθευσης με μετρήσεις Δp κατά την παράδοση της εγκατάστασης.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • EN-GJL-250
  • EN-GJS-400-15 (Nodular Cast Iron)
Ονομαστική Πίεση (Επιλογές)
  • PN 16
Έδρα (Επιλογές)
  • FKM (Viton®)

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

FLANGED BALANCING VALVE

The valves in the series EKOFLUX balance the flow in main circuits or single sections of heating or conditioning plants.

They allow correcting irregularities in the supply of the single users (irregularities which might cause noise and damage the components of the plant) and, as a result, improve environmental comfort and optimize energy consumption.

They perform shut-off and measuring functions.

The continuous presetting function allows controlling the loss of pressure and of the flow rate.

They can be installed indifferently on the supply piping and on the return piping.

It also allows the transmission of the delivery pressure to the DPCV pressure regulator.

DN 50 has F/F threaded end.

In order to be installed between flanges it could be equipped with add-on flanges, suitable for PN 16 and ANSI 150 flanges.

Accessories

  • Electronic instrument for measuring the differential pressure, flow rate and balancing of the circuit
  • Pressure gauge probe adaptor
