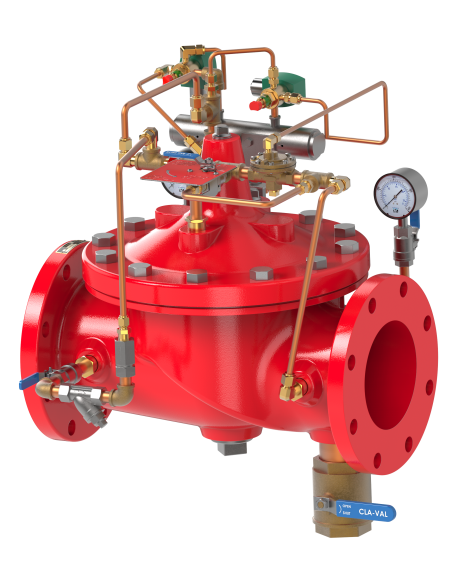

Βαλβίδα καταιονισμού Cla-Val 100G-UT Series
Η Cla-Val 100G-UT είναι electrically actuated hydraulic on/off deluge valve με fail-last-position pilot. Σε απώλεια ισχύος, η κύρια βαλβίδα παραμένει στην τελευταία ενεργοποιημένη θέση. Η ενεργοποίηση γίνεται τοπικά μέσω EDVR manual release ή απομακρυσμένα μέσω solenoid.
Τεχνικά χαρακτηριστικά
- Κύρια βαλβίδα: UL Listed 100G / 2100G, diaphragm-actuated.
- Διατάξεις: globe ή angle.
- Μεγέθη UL: globe 3”–12” φλαντζωτή, globe 3”–8” grooved, angle 3”–12” φλαντζωτή.
- Pressure rating: Class 150 έως 250 psi για ductile iron, Class 300 έως 300 psi.
- Θερμοκρασία νερού: έως 180 °F.
- Μέσα: νερό, αέρας, light oils.
- Σώμα / κάλυμμα: epoxy coated ductile iron ASTM A536.
- Trim κύριας βαλβίδας: stainless steel, με αντικαταστάσιμη έδρα 316 SS.
- Pilot system: cast bronze.
- Ελαστομερή: Buna-N.
Λειτουργική λογική
Σε κλειστή θέση, η πίεση τροφοδοσίας περνά από isolation valve, strainer, check valve και restriction assembly προς τον θάλαμο καλύμματος. Οι δύο 3-way solenoids οδηγούν τα pilot chambers PS1/PS2 του latching pilot. Για άνοιγμα, η πίεση του καλύμματος εκτονώνεται μέσω EDVR ή μέσω ηλεκτρικής εντολής.
Παραλλαγές UT
- 100G-UT: on/off deluge με fail-last-position.
- 100G-UTR: μετά την ενεργοποίηση ρυθμίζει την πίεση κατάντη σε ρυθμιζόμενο set point.
- 100G-UTD: χρησιμοποιεί CDHS-2B pilot για differential pressure control και έλεγχο ροής κατάντη.
Εφαρμογές
Κατάλληλη για hydraulically operated deluge systems, electrically actuated systems, foam-water εφαρμογές και συστήματα όπου η θέση της βαλβίδας σε απώλεια ισχύος πρέπει να παραμένει σταθερή βάσει cause & effect. Για seawater service προβλέπεται κύρια βαλβίδα 100GS / 2100GS.
FAQ
Τι πρέπει να οριστεί στην παραγγελία;
DN, globe/angle, φλάντζα ή grooved, Class, voltage solenoid, trim, ελαστομερές, pressure gauges, pressure switch, limit switch ή position indicator.
Είναι απλή βαλβίδα απομόνωσης;
Όχι. Είναι deluge control valve με υδραυλικό pilot circuit και ηλεκτρική ενεργοποίηση.
