Δοχεία Ανύψωσης Συμπυκνωμάτων ADCA τύπος LIPO

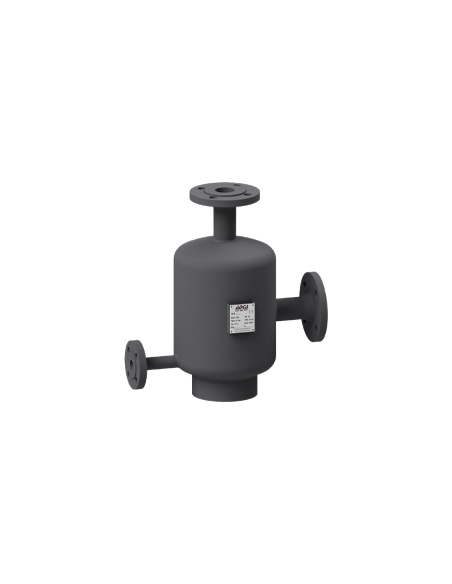

ADCA LIPO – δοχείο ανύψωσης συμπυκνωμάτων

Το ADCA LIPO τοποθετείται σε γραμμές συμπυκνωμάτων όπου η εκκένωση από ατμοπαγίδα πρέπει να οδηγηθεί σε υπερυψωμένο συλλέκτη. Η χρήση του μειώνει υδραυλικά πλήγματα και θόρυβο που προκαλούνται όταν ο δευτερογενής ατμός συμπυκνώνεται απότομα μέσα σε ψυχρότερο συμπύκνωμα.

Αρχή λειτουργίας

Κατά την ανύψωση προς υψηλότερη γραμμή συμπυκνωμάτων, ο δευτερογενής ατμός στην έξοδο της ατμοπαγίδας μπορεί να καταρρεύσει βίαια σε υγρή φάση. Το LIPO διατηρεί στο επάνω μέρος θύλακα αέρα και flash steam, ο οποίος απορροφά τους παλμούς πίεσης. Στον πυθμένα, το συμπύκνωμα λειτουργεί ως υγρό στεγανοποίησης και η πίεση της γραμμής ωθεί τη ροή προς τον υπερυψωμένο συλλέκτη.

Τεχνικά χαρακτηριστικά

• Τύποι: LIPOS ανθρακούχος χάλυβας, LIPOSS ανοξείδωτος χάλυβας
• Διαστάσεις: 1/2" έως 4", DN15 έως DN100
• Συνδέσεις: φλάντζες EN 1092-1 PN16 / PN40, ASME B16.5 Class 150
• Μέγιστη πίεση: 12 bar για PN16/Class 150, 18 bar για PN40
• Μέγιστη θερμοκρασία: 250°C
• Ελάχιστη θερμοκρασία λειτουργίας: -10°C
• Κώδικας σχεδιασμού: AD-Merkblatt
• PED: ρευστά Group 2, κατηγορία 1 για DN15–50 και κατηγορία 2 για DN65–100

Υλικά

Στην έκδοση LIPOS χρησιμοποιούνται υλικά όπως P235GH, P265GH, P250GH και ASTM A105 για σώμα, κεφαλές, σωλήνες και φλάντζες. Στην έκδοση LIPOSS τα κύρια μέρη είναι AISI 316 / 1.4401.

Εγκατάσταση

Η εγκατάσταση είναι οριζόντια, στο χαμηλότερο σημείο της γραμμής συμπυκνωμάτων. Η είσοδος πρέπει να είναι οριζόντια και η έξοδος κατακόρυφη προς τα επάνω. Η σύνδεση αποστράγγισης βρίσκεται κοντά στον πυθμένα και πρέπει να οδηγείται σε drain ή να τυφλώνεται με κατάλληλη φλάντζα. Οι σωληνώσεις πρέπει να στηρίζονται ανεξάρτητα, χωρίς φορτία διαστολής στο σώμα.

Συντήρηση

Το LIPO δεν έχει εσωτερικά ανταλλακτικά και δεν απαιτεί τακτική μηχανική συντήρηση. Συνιστάται περιοδικός έλεγχος λειτουργίας, πιθανός καθαρισμός/έκπλυση και έλεγχος διαρροών στις φλάντζες μετά την εκκίνηση, ιδίως στις πρώτες 24 ώρες.
