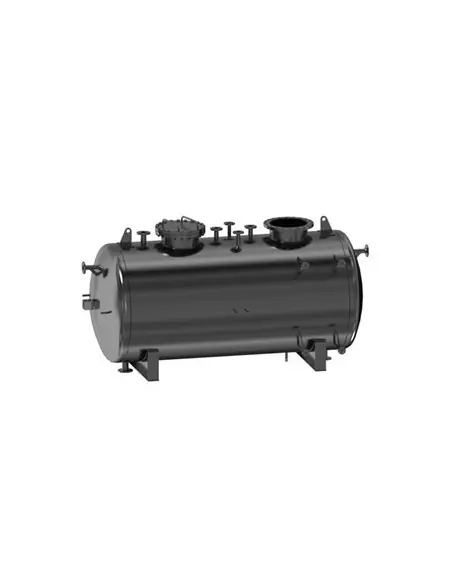

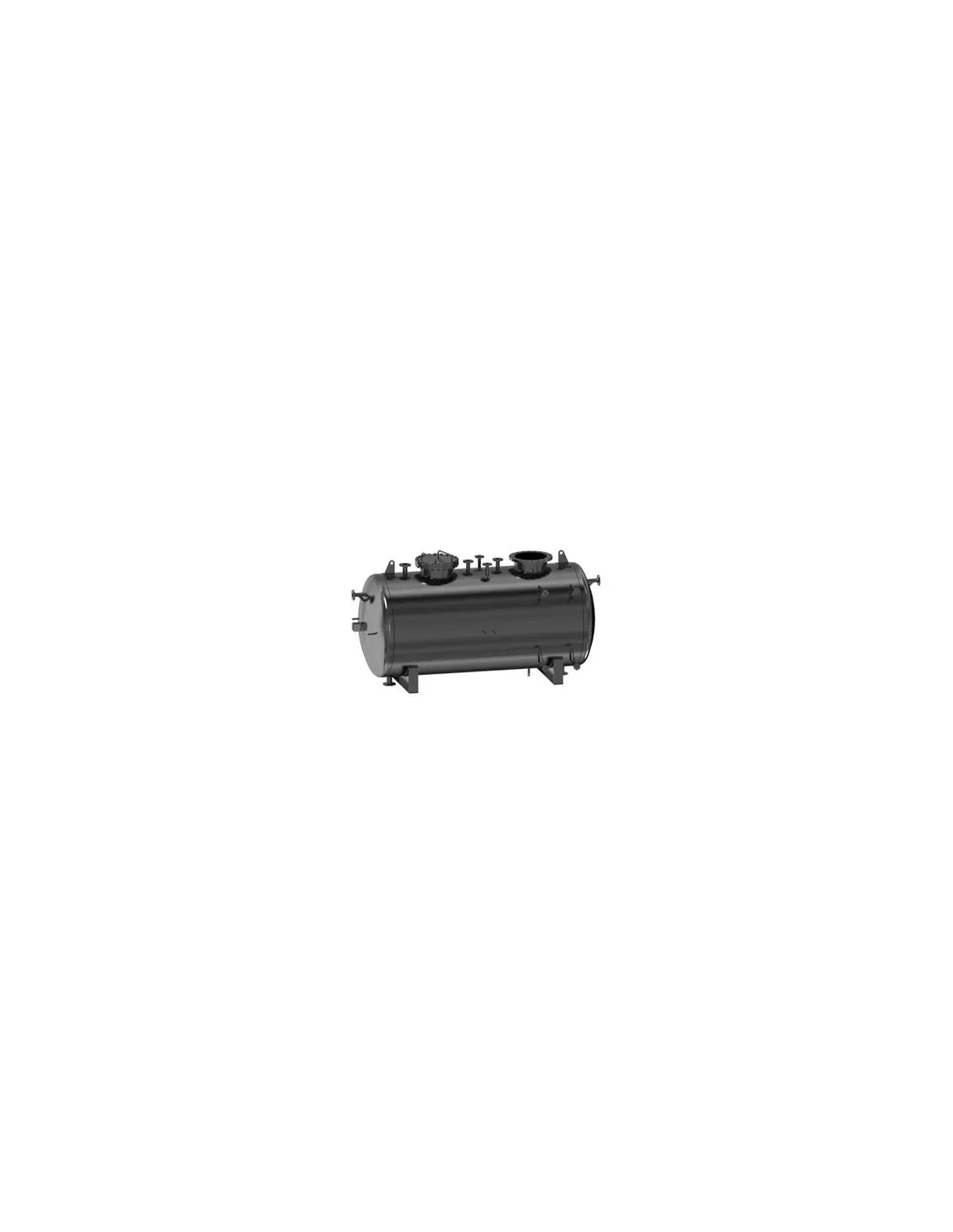

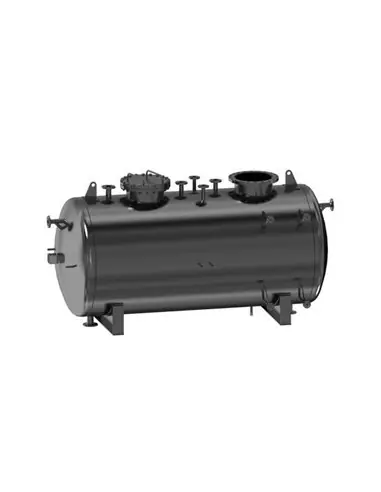

Δεξαμενές Τροφοδοσίας Λεβήτων ADCA τύπος BFT

ADCA BFT – δεξαμενή τροφοδοτικού νερού λέβητα

Η ADCA BFT είναι οριζόντια δεξαμενή αποθήκευσης τροφοδοτικού νερού για ατμολέβητες. Συλλέγει μαλακωμένο make-up water και επιστρεφόμενο συμπύκνωμα, παρέχοντας διαθέσιμο όγκο νερού στις αντλίες τροφοδοσίας και σταθερότερες συνθήκες αναρρόφησης.

Λειτουργικός ρόλος

Η δεξαμενή δεν αντικαθιστά τον απαεριωτή. Μπορεί όμως να συνδυαστεί με κεφαλή ADG ή TDG, ώστε να μειωθούν O₂ και CO₂ πριν το νερό εισέλθει στον λέβητα. Σε απλές ατμοσφαιρικές διατάξεις μπορεί να προβλεφθεί προθέρμανση νερού, δοσομέτρηση χημικών και εξαερισμός.

Τεχνικά χαρακτηριστικά

• Τύποι: BFT-500 έως BFT-6000
• Χωρητικότητα: περίπου 537–5943 L
• Υλικό: ανθρακούχος χάλυβας με εσωτερικά εξαρτήματα AISI 316 / 1.4401
• Προαιρετικά: πλήρης ανοξείδωτη κατασκευή
• Συνδέσεις: φλάντζες EN 1092-1 ή ASME, υποδοχές ISO / NPT
• Μέγιστη επιτρεπόμενη πίεση: 0,5 bar
• Μέγιστη θερμοκρασία: 120°C
• Ελάχιστη θερμοκρασία λειτουργίας: -10°C
• Κώδικας σχεδιασμού: AD-Merkblatt

Συνδέσεις συστήματος

Η τυπική δεξαμενή μπορεί να περιλαμβάνει στόμια για αντλίες τροφοδοσίας, anti-vortex, αποστράγγιση, overflow, ατμό θέρμανσης, χημική δοσομέτρηση, επιστροφή συμπυκνωμάτων, είσοδο μαλακωμένου νερού, εξαερισμό, ανακυκλοφορία, ένδειξη θερμοκρασίας, ένδειξη στάθμης, level controller, θυρίδα επιθεώρησης, vacuum valve και ασφαλιστική βαλβίδα σε πιεζόμενες διατάξεις.

Σημεία επιλογής

Για σωστό sizing απαιτούνται παροχή make-up water, θερμοκρασία συμπυκνωμάτων, μέγιστη ζήτηση ατμού, απαιτούμενος χρόνος αποθήκευσης, διαθέσιμο NPSH αντλιών, πίεση ατμού θέρμανσης και ανάγκη για ADG/TDG dome.

Εγκατάσταση και συντήρηση

Η εγκατάσταση είναι οριζόντια ως στάνταρ, με κάθετη ειδική έκδοση κατόπιν απαίτησης. Συνιστάται μόνωση μετά την εγκατάσταση. Η αποστράγγιση πρέπει να οδηγείται σε BEX ή κατάλληλο σύστημα ψύξης σε χαμηλότερη στάθμη από τη δεξαμενή. Τα κύρια σημεία ελέγχου είναι διάβρωση, στάθμη, overflow, λειτουργία ανακυκλοφορίας, θερμοκρασία νερού και καθαρότητα εσωτερικών επιφανειών.
