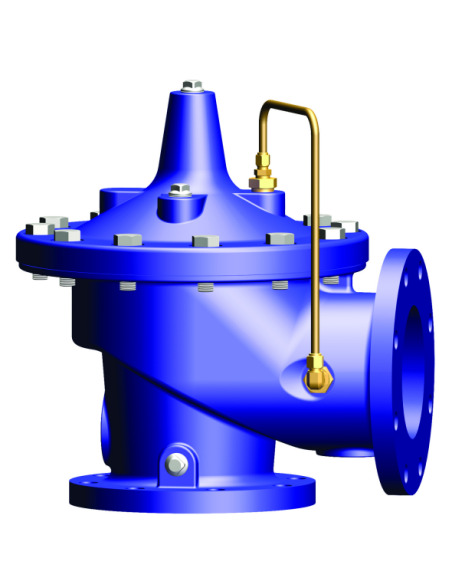

Βαλβίδα αντεπιστροφής Cla-Val τύπος 81-12

Cla-Val 81-12 / 681-12 Check Valve

Η Cla-Val 81-12 / 681-12 είναι υδραυλικά λειτουργούμενη βαλβίδα αντεπιστροφής No-Slam για δίκτυα νερού. Ανοίγει όταν η πίεση εισόδου υπερβεί την πίεση κατάθλιψης και κλείνει στεγανά όταν εμφανιστεί αντιστροφή πίεσης.

Λειτουργία

Η πίεση κατάντη οδηγείται στον θάλαμο καλύμματος μέσω σωληνώσεων ελέγχου. Το σταδιακό άνοιγμα περιορίζει τα opening surges, ενώ το υδραυλικά ελεγχόμενο κλείσιμο μειώνει το slam σε διακοπή ή μεταβολή λειτουργίας αντλίας.

Τεχνικά στοιχεία

• Μοντέλα: 81-12 / 681-12
• Τύπος: hydraulically operated No-Slam Check Valve
• Σύνδεση: φλαντζωτή
• Τυποποίηση: ANSI
• Κλάσεις πίεσης: 150 lbs, 300 lbs
• Υλικά σώματος: ορείχαλκος, ASTM A216 WCB, σφαιροειδής χυτοσίδηρος
• Στεγανότητα: drip-tight κλείσιμο
• Λειτουργία: αυτόματη, με υδραυλικό pilot/control tubing

Εφαρμογές

Κατάλληλη για αντλίες με variable speed drive, booster stations, αντλιοστάσια ύδρευσης, δίκτυα άρδευσης και βιομηχανικές γραμμές νερού όπου απαιτείται αποτροπή επιστροφής ροής χωρίς απότομο κλείσιμο.

Διαφορά από τυπική wafer check

Η 81-12 εκτελεί τη λειτουργία μιας wafer check valve, αλλά προσθέτει υδραυλικά ελεγχόμενη απόκριση. Αυτό είναι χρήσιμο σε VFD αντλίες, όπου οι μεταβολές παροχής και πίεσης δεν είναι πάντα απότομες αλλά απαιτούν σταθερή αντεπιστροφή.

FAQ

Πότε επιλέγεται η 81-12;
Σε αντλιοστάσια όπου απαιτείται αντεπιστροφή με περιορισμό opening surge και slam.

Χρειάζεται εξωτερική ενέργεια;
Όχι. Η λειτουργία βασίζεται στις πιέσεις του δικτύου.

Σε ποια υλικά διατίθεται;
Σε ορείχαλκο, ASTM A216 WCB ή σφαιροειδή χυτοσίδηρο.
