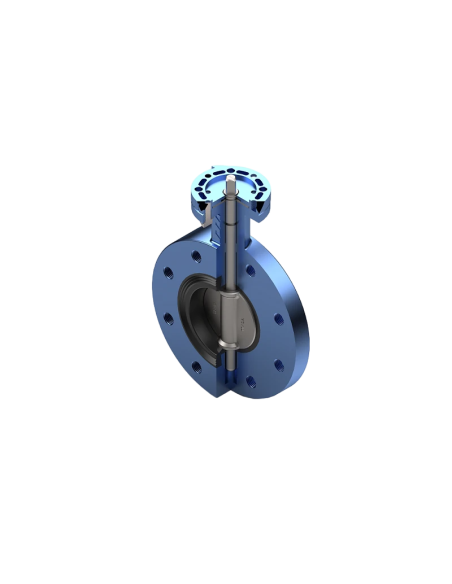

Βάνα πεταλούδας φλανζωτή TTV

Βάνα πεταλούδας φλαντζωτή TTV

Η φλαντζωτή TTV είναι συγκεντρική βάνα πεταλούδας με ελαστομερές liner, για απομόνωση ροής σε δίκτυα νερού, process water, wastewater, HVAC, ψύξης, πυρόσβεσης, συμπιεσμένου αέρα και βοηθητικές βιομηχανικές γραμμές. Η φλαντζωτή κατασκευή επιλέγεται όταν απαιτείται πλήρης μηχανική σύνδεση στη σωλήνωση αντί wafer ή lug σώματος.

Τεχνικά στοιχεία

Εύρος σειράς: DN32–DN2000· στους φλαντζωτούς πίνακες εμφανίζονται διαστάσεις από DN50.
Σώμα: EN-GJL-250.
Φλάντζες: PN10/PN16 και ANSI Class 150.
Πρότυπα σύνδεσης: ISO 7005, DIN 2501, BS 4504, ANSI B16.5.
Face-to-face / distance between flanges: EN 558 Series 20, ISO 5752 Series 20, με αναφορά σε API 608 Table 1 και BS 5155 Series 4 στην καταχώρηση.
Άνω φλάντζα: ISO 5211.
Δοκιμές: ISO 5208, στεγανότητα κατά API 598.
Επικάλυψη: Rilsan®.
Πίεση λειτουργίας: έως 20 bar DN32–DN600, έως 16 bar για DN >600.

Έδρες και θερμοκρασία

Η επιλογή liner καθορίζει το επιτρεπτό ρευστό και τη θερμοκρασία:

EPDM: -20 έως +110 °C, νερό και ουδέτερα υγρά.
EPDM HT: έως +130 °C.
NBR / Hypalon: -10 έως +90 °C, έλαια ή μη αρωματικοί υδρογονάνθρακες μετά από έλεγχο.
FKM / Viton: -5 έως +180 °C.
Silicone: -40 έως +150 °C.

Χειρισμός και αυτοματισμός

Διατίθεται με χειρολαβή, μειωτήρα, πνευματικό actuator διπλής ενέργειας, spring return, ηλεκτρικό ή υδραυλικό ενεργοποιητή. Η επιλογή actuator πρέπει να γίνεται από DN, ΔP, seat material και απαιτούμενη ροπή.

Εγκατάσταση και συντήρηση

Δεν απαιτείται πρόσθετο παρέμβυσμα όταν το liner λειτουργεί ως στεγανοποιητική επιφάνεια. Για end-of-line εγκατάσταση απαιτείται downstream counter flange με κοχλίωση. Το manual προβλέπει δοκιμή open/close τουλάχιστον μία φορά τον χρόνο, με ύγρανση του ελαστομερούς πριν τον χειρισμό.

FAQ

Πότε επιλέγεται φλαντζωτή αντί wafer;
Όταν ζητείται πλήρης φλαντζωτή σύνδεση, υψηλότερη μηχανική ακαμψία ή ευκολότερη ευθυγράμμιση σε μεγάλες διαμέτρους.

Είναι control valve;
Όχι. Μπορεί να χρησιμοποιηθεί για περιορισμένο throttling, με έλεγχο Kv, γωνίας δίσκου, θορύβου, ταχύτητας και φθοράς liner.

Τυποποίηση (Επιλογές)

DIN
ANSI

Σύνδεση (Επιλογές)

Φλαντζωτή

Υλικό Κατασκευής (Επιλογές)

EN-GJL-250

Ονομαστική Πίεση (Επιλογές)

PN 10
PN 16

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Manufacturing range: DN32 - DN2000

Distance between flanges: EN 558 Series 20 - ISO 5752 Series 20 - API 608 Table 1 - B5 5155 Series 4

Installation between flanges: PN10/16-ANSI150 Lbs.

Flanged: ISO 7005, DIN 2501, BS-4504, ANSI Class 150: ANSI B16.5

Upper flange connection: ISO 5211

Tests: ISO 5208, zero leakage API 598

Coating: Rilsan®

Working pressure: DN32 - DN600, Max. 20 bar > DN600, Max. 16 bar

Properties

Certified and approved valves for various applications.
Zero leakage.
Replaceable or vulcanised seat.
Single-piece shaft, complete protection of shaft and body against circulating liquids.
Bidirectional flow.
Self-cleaning.
Light-weight design, easy to install
Easy to maintain
Possibility of operation with different controls (lever control, reducer, pneumatic, electric, hydraulic actuator...)
Low operating torque.
Aerodynamically designed disc for minimising pressure loss.
