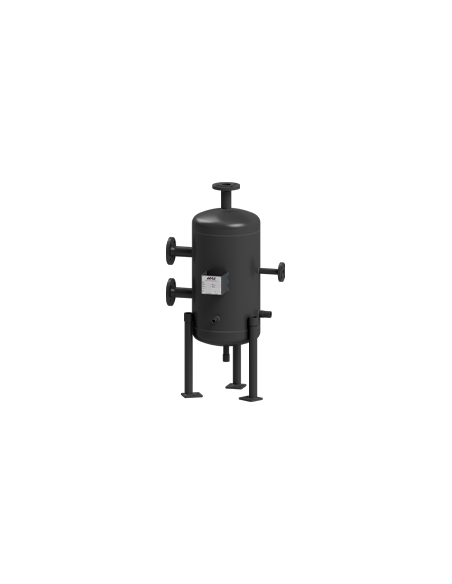

Δοχεία Στρατσωνισμού ADCA τύπος BEX

ADCA BEX – μονάδα εκτόνωσης και ψύξης στρατσωνισμού

Η ADCA BEX είναι δοχείο εκτόνωσης και ψύξης για νερό στρατσωνισμού λέβητα και θερμά βιομηχανικά απόβλητα πριν την απόρριψη σε φρεάτιο ή αποχέτευση. Λειτουργεί σε ατμοσφαιρική πίεση: το θερμό νερό εισέρχεται στο δοχείο, αναμιγνύεται με νερό ψύξης μέσω ελεγχόμενης βαλβίδας και η θερμοκρασία εξόδου περιορίζεται πριν την αποστράγγιση.

Τεχνικά χαρακτηριστικά

• Μοντέλα: BEX15, BEX30, BEX40, BEX50, BEX60, BEX80
• Υλικό: ανθρακούχος χάλυβας, προαιρετικά ανοξείδωτη κατασκευή
• Συνδέσεις: ISO 7 Rp / NPT, EN 1092-1 PN16, ASME B16.5 Class 150
• Μέγιστη επιτρεπόμενη πίεση: 0,5 bar
• Μέγιστη επιτρεπόμενη θερμοκρασία: 120°C
• Ελάχιστη θερμοκρασία λειτουργίας: -10°C
• Κώδικας σχεδιασμού: AD-Merkblatt

Επιλογή μεγέθους

Η επιλογή γίνεται από την παροχή θερμού νερού προς ψύξη. Ο πίνακας ADCA αντιστοιχεί ενδεικτικά σε 150 kg/h για BEX15, 300 kg/h για BEX30, 600 kg/h για BEX40, 1500 kg/h για BEX50, 3000 kg/h για BEX60 και 5000 kg/h για BEX80.

Συνδέσεις λειτουργίας

Η μονάδα περιλαμβάνει στόμια για είσοδο στρατσωνισμού, έξοδο εξαερισμού, έξοδο αποστράγγισης, είσοδο νερού ψύξης, σύνδεση θερμομέτρου και θέσεις για θερμοστάτη ή αισθητήριο θερμοκρασίας. Προαιρετικά μπορεί να ενσωματωθεί σύστημα ψεκασμού για συμπύκνωση flash steam στο άνω μέρος του δοχείου.

Διατάξεις ελέγχου

Οι τυπικές διαμορφώσεις περιλαμβάνουν:

• αυτοενεργό ρυθμιστή θερμοκρασίας TR25
• πνευματικές on/off βαλβίδες ψύξης
• φίλτρα τύπου Y
• αντεπίστροφες βαλβίδες
• exhaust head
• manifold για πολλαπλές εισόδους λέβητα
• timer και πνευματική βαλβίδα στρατσωνισμού για αυτόματο κύκλο

Εγκατάσταση και συντήρηση

Η γραμμή στρατσωνισμού πρέπει να σχεδιάζεται με πρόβλεψη αποστράγγισης χαμηλού σημείου, επειδή η είσοδος του δοχείου βρίσκεται υψηλότερα από τις βαλβίδες εκκένωσης λέβητα. Οι σωληνώσεις πρέπει να στηρίζονται ανεξάρτητα, χωρίς μηχανικά φορτία στο δοχείο. Μετά την εκκίνηση συνιστάται έλεγχος διαρροών στις συνδέσεις εντός 24 ωρών και περιοδικός έλεγχος πάχους τοιχώματος, ιδιαίτερα σε διαβρωτικά ή κακής ποιότητας νερά.
