Ανταλλακτικοί οπτικοί δείκτες δεξαμενών Noris τύπος 121-H

Υαλοδείκτης Noris Type 121-H για θερμοκρασίες άνω των 200 °C

Ο Noris Bauform 121-H είναι κυκλικός υαλοδείκτης ειδικής κατασκευής κατά DIN 28121, για εφαρμογές όπου η τυπική έκδοση της σειράς 121 δεν επαρκεί λόγω θερμοκρασίας. Η βασική σειρά κατά DIN 28121 περιορίζεται στους 200 °C, ενώ ο Type 121-H χρησιμοποιεί στεγανοποίηση καθαρού γραφίτη για υψηλότερη θερμική καταπόνηση.

Συνθήκες λειτουργίας

• Πρότυπο διαστάσεων: DIN 28121
• Χρήση: θερμοκρασίες >200 °C

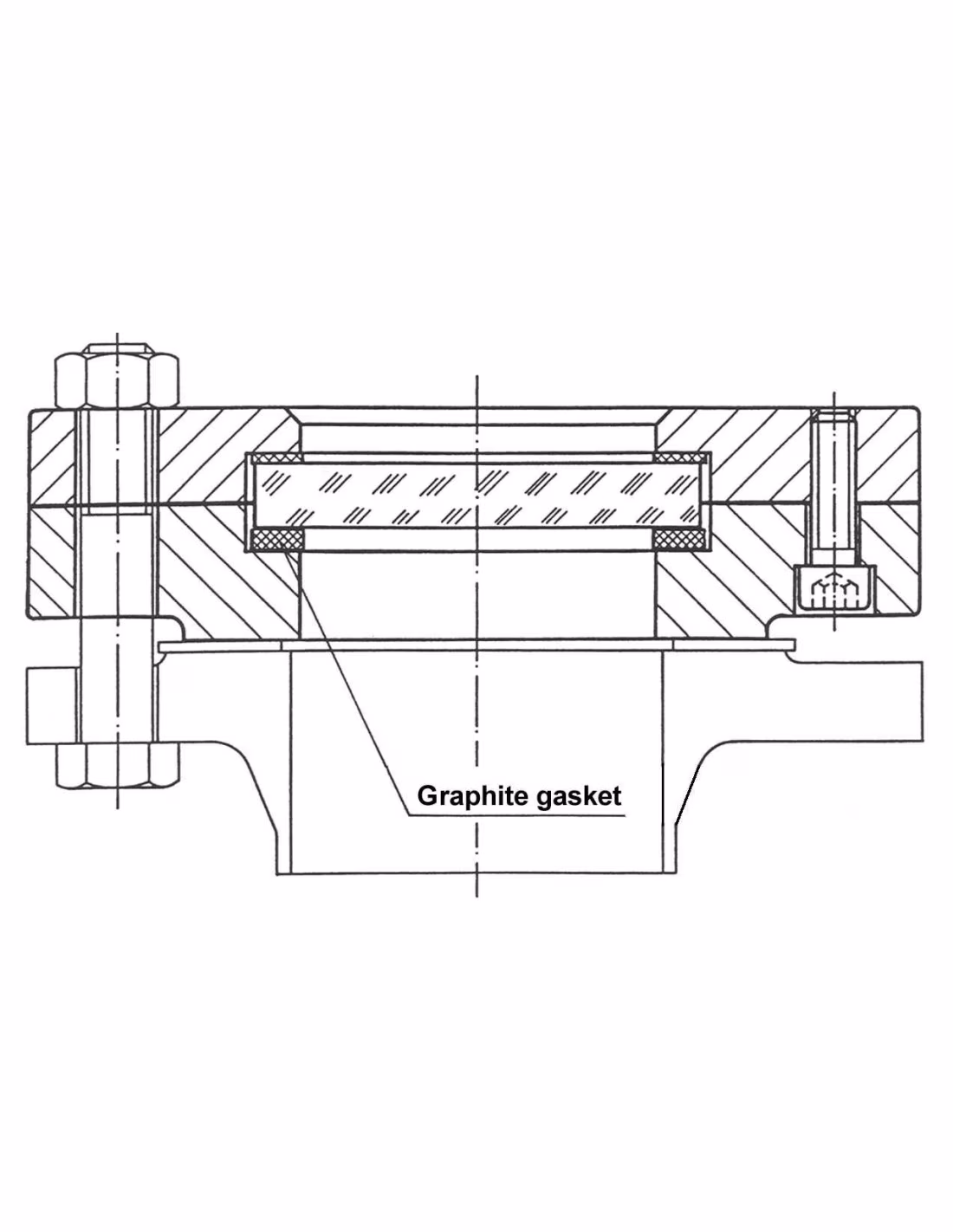

• Στεγανοποίηση: graphite gasket / καθαρός γραφίτης
• Γυαλί: βοριοπυριτικό έως 280 °C
• Προαιρετικά: quartz glass έως 1000 °C
• Διαθεσιμότητα: όλες οι διάμετροι σωλήνωσης, όλες οι ονομαστικές πιέσεις και όλα τα υλικά της αντίστοιχης σειράς

Διαφορά από Type 121

Ο τυπικός Type 121 χρησιμοποιείται για φλαντζωτούς υαλοδείκτες κατά DIN 28121 έως 200 °C. Ο Type 121-H διατηρεί την ίδια βασική γεωμετρία, αλλά αλλάζει το σύστημα στεγανοποίησης σε γραφίτη, ώστε να αντέχει υψηλότερη θερμοκρασία στο σημείο παρατήρησης.

Τυπικές εφαρμογές

• Θερμές δεξαμενές διεργασίας
• Δοχεία με ατμούς ή θερμικό λάδι
• Συστήματα όπου απαιτείται οπτικός έλεγχος σε θερμοκρασία άνω των 200 °C
• Παρατήρηση αφρισμού, χρώματος, στάθμης, καθαρότητας ή επικαθίσεων

Κριτήρια επιλογής

Η επιλογή Type 121-H πρέπει να βασίζεται σε θερμοκρασία σχεδιασμού, DN, ονομαστική πίεση, υλικό σώματος, υλικό γυαλιού και χημική συμβατότητα του γραφίτη με το μέσο. Για εφαρμογές κενού εξετάζεται η συγγενής έκδοση με O-ring, Bauform 121-V, η οποία αναφέρεται στο ίδιο τεχνικό φύλλο ως κατάλληλη για υψηλότερο κενό.

FAQ

Χρειάζεται actuator;
Όχι. Είναι στατικό εξάρτημα οπτικής επιθεώρησης.

Πότε επιλέγεται quartz glass;
Όταν η θερμοκρασία υπερβαίνει το όριο του βοριοπυριτικού γυαλιού και απαιτείται αντοχή έως 1000 °C.

Τι ελέγχεται στη συντήρηση;
Γυαλί, παρεμβύσματα γραφίτη, κοχλίες, επιφάνειες έδρασης και ίχνη διαρροής μετά από θερμικούς κύκλους.
