Εξαγωγείς Ατμού

Οι εξαγωγείς ατμού και υγρών χρησιμοποιούνται ως jet devices για αναρρόφηση, εκκένωση ή μεταφορά ρευστών μέσω κινητήριου μέσου, χωρίς περιστρεφόμενα μέρη. Η λειτουργία βασίζεται στη μετατροπή πίεσης σε ταχύτητα στο ακροφύσιο, δημιουργώντας ζώνη υποπίεσης που παρασύρει το δευτερεύον ρευστό και το οδηγεί προς την έξοδο μέσω θαλάμου ανάμιξης και διαχύτη. Εφαρμόζονται σε βοηθητικά δίκτυα ατμού, εκκενώσεις υγρών, απομάκρυνση συμπυκνωμάτων ή μη συμπυκνώσιμων αερίων και διεργασίες όπου η χρήση μηχανικής αντλίας δεν είναι πρακτική λόγω θερμοκρασίας, απλότητας εγκατάστασης ή απαιτήσεων συντήρησης.

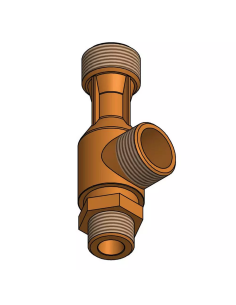

Η κατηγορία περιλαμβάνει Valfonta τύπους 248, 250, 252 και 253. Ο τύπος 248 αναφέρεται ως water and steam ejector, με μεγέθη DN15–DN125, φλαντζωτές συνδέσεις EN και υλικά carbon steel WCB ή stainless steel CF3M. Ο τύπος 250 είναι liquid ejector με μεγέθη 3/8” έως 1-1/2”, σπειρώματα BSP και κατασκευή από bronze ή stainless steel CF3M. Οι τύποι 252 και 253 αναφέρονται ως steam ejectors, με μεγέθη DN20–DN80, φλάντζες EN και υλικά WCB ή CF3M.

Η επιλογή γίνεται με βάση κινητήρια πίεση, αναρροφούμενη παροχή, πίεση εξόδου, διαθέσιμη διαφορική πίεση, θερμοκρασία, φάση ρευστού, πιθανότητα συμπύκνωσης και επιτρεπόμενη αντίθλιψη. Σε εφαρμογές ατμού πρέπει να προβλέπεται αποστράγγιση πριν από τον ejector, φίλτρο στην είσοδο, έλεγχος υδραυλικού πλήγματος και σωστή διάταξη εκτόνωσης ή επιστροφής. Διατίθενται επιλογές DIN, PN16 και PN25, με υλικά όπως ορείχαλκος, EN-GJS-400-18-LT και ASTM A351 CF3M ανάλογα με τον τύπο.
